#29/1. Автомобильный аудио усилитель Helix Esprit E40.

Обзор и твик усилителя Helix Esprit E40

1. Первое знакомство и ТТХ

Helix Esprit E40 — это своего рода «олдскульная роскошь» в мире автомобильного аудио от именитого немецкого бренда Audiotec Fischer. Самое интересное в этой модели — её гибридная природа, в то время как большинство автомобильных усилителей полностью транзисторные, E40 использует вакуумные лампы в предварительном каскаде для придания звуку той самой «теплоты» и музыкальности.

В этом обзоре мы не будем гадать по фото. С помощью прецизионного АЦП E1DA Cosmos и осциллографа Rigol мы заглянем внутрь сигнала, увидим реальный спектр гармоник и выясним, какую роль играют лампы в тракте.

Наша цель — не просто сделать обзор, а провести глубокий твик: от тотальной ревизии электролитов до перевода выходного каскада с глубокого класса B в оптимальный класс AB с установкой многооборотных подстроечников. Посмотрим, сможет ли старая школа зазвучать по-новому после профессиональной калибровки.

1.1 Визуальный осмотр:

Корпус, RCA — терминалы, клеммники и разъемы в отличном состоянии, предохранители родные. Есть хитрость в снятии верхней крышки — необходимо открутить два шестигранных болта расположенных сбоку ближе к разъемам.

1.2 Фотоотчет:

1.3 Заявленные характеристики:

Выходная мощность (RMS):
- При 4 Ом (13.8 В): 4 x 85 Вт
- При 2 Ом (13.8 В): 4 x 110 Вт
- Мостовое включение (4 Ом): 2 x 220 Вт
Диапазон частот: 20 Гц – 20 000 Гц.
Коэффициент гармоник (THD): < 0.03%.
Отношение сигнал/шум: > 90 дБ.
Демпинг-фактор: > 150.
Входная чувствительность: 0.2 В – 4 В.
Входной импеданс: 10 кОм.
Предохранители: 3 x 25 А.
Габариты: 58 x 470 x 217 мм.
Вес: 5.1 кг.

1.4 Первое включение:

При подаче питания усилитель включился нормально, лампа готовности горит.

Потребление: тока в режиме ХХ: 2,23 А при напряжении 14,2 В.

2. Технический стек (Инструментарий)

Приборы, на которых проводится исследование:

Анализ спектра: E1DA Cosmos ADC ISO + REW (V5.20+)
Визуализация: Осциллограф Rigol DHO804 (unlocked, 200MHz)
Точные замеры: Мультиметр Yokogawa TY720
Параметры компонентов: LCR-метр Актаком АМ3123 (Росреестр)
Нагрузка: Стенд из безиндукционных резисторов ТВО-60 (8 Ом)
Источник: ASUS Xonar Essence STX / Creative SB ZXR

3. Лабораторный замер «As Is» (Заводское состояние)

Постоянная составляющая (DC Offset): Показывает симметрию плеч и исправность выходного каскада:

Канал: 20,8 mVDC
Канал: 6,8 mVDC
Канал: 3,9 mVDC
Канал: 16,4 mVDC

Токи покоя замеренные на эмиттерах транзисторов каждого канала:

Канал: 0,5 mV -> 1,13 mA
Канал: 0,4 mV -> 0,9 mA
Канал: 0,9 mV -> 2 mA
Канал: 0,5 mV -> 1,13 mA

Переменная составляющая (VAC / Шум и пульсации): Показывает эффективность работы БП:

Канал: -61 dB
Канал: -58,4 dB
Канал: -61,8 dB
Канал: -55,3 dB

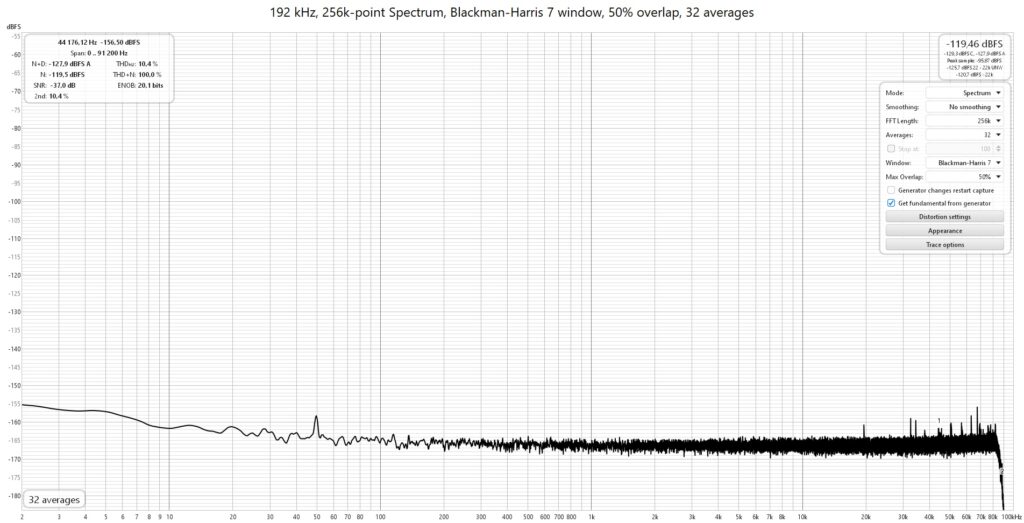

Шумовая полка измерителя E1DA Cosmos ADC ISO:

Прошу обратить внимание — уровень сигнала ниже -150 дБ, что характерно для лабораторного оборудования.

Измерение «первого» ватта:

Разберем, что мы видим на этом спектре (1 кГц, 2.836 Vrms):

1. Основные показатели (в левом верхнем углу)

THD: 0.034% — это коэффициент гармоник усилителя на 1 Ватте. Для большинства серийных усилителей это нормальный показатель.
THD+N: 0.035% — это значение почти равно THD. Это значит, что шум (Noise) усилителя очень низкий, и искажения вносят основной вклад в «грязь», а не фон.
SNR: 82.7 dB — отношение сигнал/шум. Для 1 Ватта это хороший результат. На максимальной мощности это значение будет еще выше (в районе 100-110 дБ).

2. Анализ спектра («Забор» гармоник)

На графике мы видим характерный «хвост» из гармоник, который тянется далеко вправо:

H2 (вторая гармоника, 2 кГц): 0.028%. Она самая высокая. Это часто называют «ламповым» или «теплым» характером, так как четные гармоники менее неприятны для слуха.
H3 (третья гармоника, 3 кГц): 0.0014%. Она значительно ниже второй, что хорошо.
Длинный спектр: Видно, что гармоники идут вплоть до 10-й и выше (пики под номерами 4, 5, 6…). Такой «лес» обычно характерен для усилителей с глубокой обратной связью (ООС) или работающих в классе D/AB с не идеальной настройкой тока покоя.

3. Чистота питания

Посмотрим на левую часть графика (от 10 до 200 Гц). Там есть небольшие «горбики» на 50 Гц и 100 Гц, но они находятся ниже уровня -100 дБ (около 10 мкВ). Это значит, что блок питания усилителя очень хорошо отфильтрован, и сетевого гула в динамиках не будет.

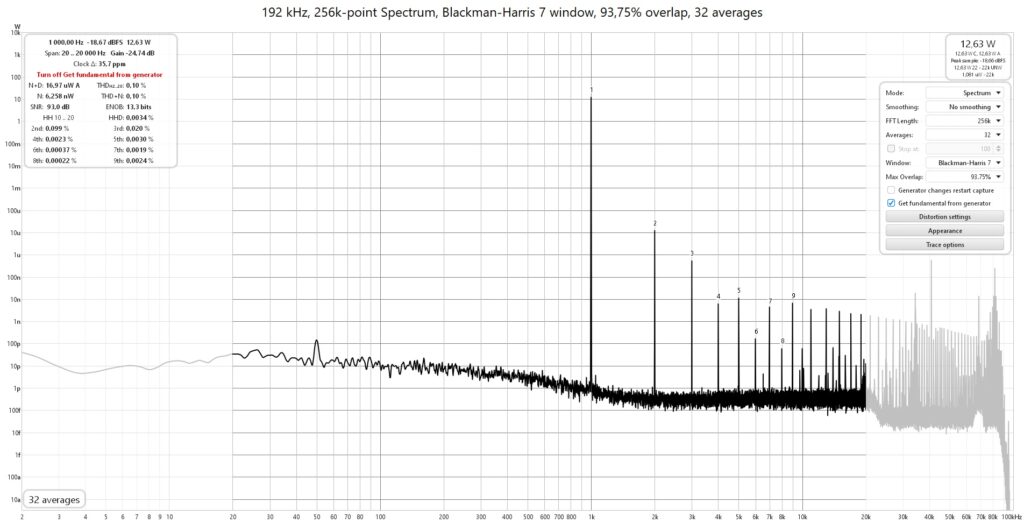

12 Ватт на 8 Ом:

Усилитель начал показывать свой реальный характер под нагрузкой.

Разбор полетов на 12.6 Ватт:

Рост искажений (THD):
- THD подскочил до 0.10% (был 0.034% на 1 Ватте). Это типичное поведение для многих усилителей: с ростом выходного напряжения растут и нелинейности каскадов.
- THD+N также 0.10%. Это значит, что искажения полностью доминируют над шумом. Шум усилителя (-93 dB SNR) на этой мощности уже «похоронен» глубоко под гармониками.
Спектральный состав («Лес» гармоник):
- H2 (вторая, 2 кГц): 0.099%. Она остается доминирующей.
- H3 (третья, 3 кГц): 0.020%. Она выросла почти в 15 раз (была 0.0014%).
- Высшие гармоники: Мы видим очень длинный и «плотный» хвост гармоник (4-я, 5-я, 6-я… и далее до 20 кГц).
- Диагноз: Такой спектр с медленным спадом высших гармоник часто называют «транзисторным». На слух это может давать некоторую жесткость или специфическую окраску на ВЧ.
Эффективность развязки (ADCiso):
- Посмотрите на левую часть (НЧ): полка шума и наводки 50/100 Гц остались на том же сверхнизком уровне, что и при 1 Ватте. Это заслуга изоляции (ISO) Cosmos ADC — ток нагрузки 8 Ом никак не пролазит в измерительный тракт.

Для бюджетного или среднего усилителя 0.1% на 12 Ваттах — это норма, но для нашего аппарата такой длинный хвост гармоник при умеренной мощности может говорить о:

Недостаточном токе покоя выходного каскада!
Неглубокой или не совсем корректно работающей обратной связи на больших амплитудах.

Замер при 20 кГц на 12 Вт:

На 20 кГц картина радикально отличается от килогерца, и это самый тяжелый тест для любого усилителя. При 11.82 Вт (что почти 12 Ватт) мы видим «расплату» за высокую частоту.

Разбор спектра на 20 кГц:

Катастрофический рост искажений (THD):
- На 1 кГц было около 0.1%, а здесь THD+N подскочил до 0,80%.
- Почему так: На 20 кГц эффективность глубокой обратной связи (ООС) большинства усилителей падает. Усилитель перестает успевать исправлять ошибки выходных транзисторов, и искажения растут в 10 и более раз.
Спектральный состав:
- Основной тон — 20 кГц.
- Вторая гармоника (H2) — 40 кГц.
- Третья гармоника (H3) — 60 кГц.
- Посмотрите, какой «частокол» уходит в ультразвуковую область (40, 60, 80 кГц). Хотя мы это не слышим, это создает огромную тепловую нагрузку на усилитель и может перегружать входные каскады следующего оборудования или твитеры акустики (если бы она была подключена).
Интермодуляция и шум:
- Обратим внимание на подъем шумовой полки и появление «мусора» в звуковом диапазоне (ниже 20 кГц). Это продукты интермодуляции — когда высокочастотный сигнал начинает «биться» о частоту модуляции или другие нелинейности, порождая звуковые артефакты в слышимой области.

Что это говорит об усилителе?

Результат в 0.8% на 20 кГц при 12 Ваттах говорит о том, что усилитель имеет ограниченную полосу пропускания петли обратной связи или невысокую скорость нарастания выходного напряжения (Slew Rate). Для нашего усилителя — это повод для доработки схемы.

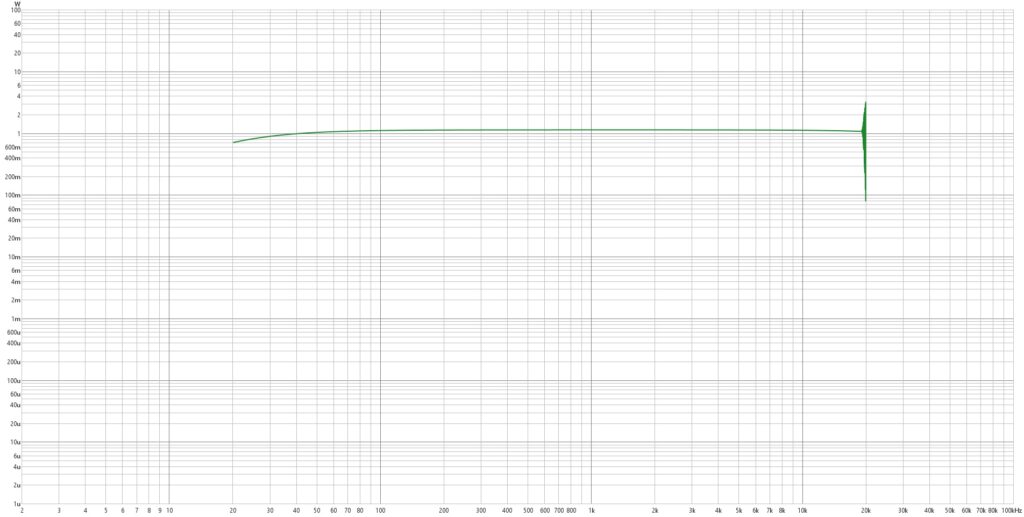

АЧХ:

Глядя на результат, можно сделать несколько важных выводов:

1. Линейность в рабочем диапазоне

Линия в основной части (от 100 Гц до 10-15 кГц) практически идеальная. Это значит, что усилитель не вносит никакой окраски в среднечастотный диапазон и передает сигнал максимально честно.

2. Завал на низких частотах (НЧ)

Слева, начиная примерно с 50-60 Гц, виден плавный спад.

К 20 Гц уровень падает примерно на 0.5–1 дБ.
Почему так: Обычно это связано с переходными конденсаторами на входе усилителя или особенностями блока питания. На слух такой спад почти незаметен, но он указывает на то, что усилитель имеет «сабсоник-фильтр», отсекающий самый глубокий бас.

3. Резонанс или артефакт на 20 кГц

В самом конце графика (справа) виден резкий «всплеск» и последующий обрыв.

Что это: Это цифровой артефакт, связанный с тем, что частота дискретизации (Sample Rate) в настройках REW установлена на 44.1 или 48 кГц.
Программа пытается дойти до края диапазона, где срабатывают фильтры АЦП (Antialiasing filter), и на стыке частот возникает такая «гребенка».

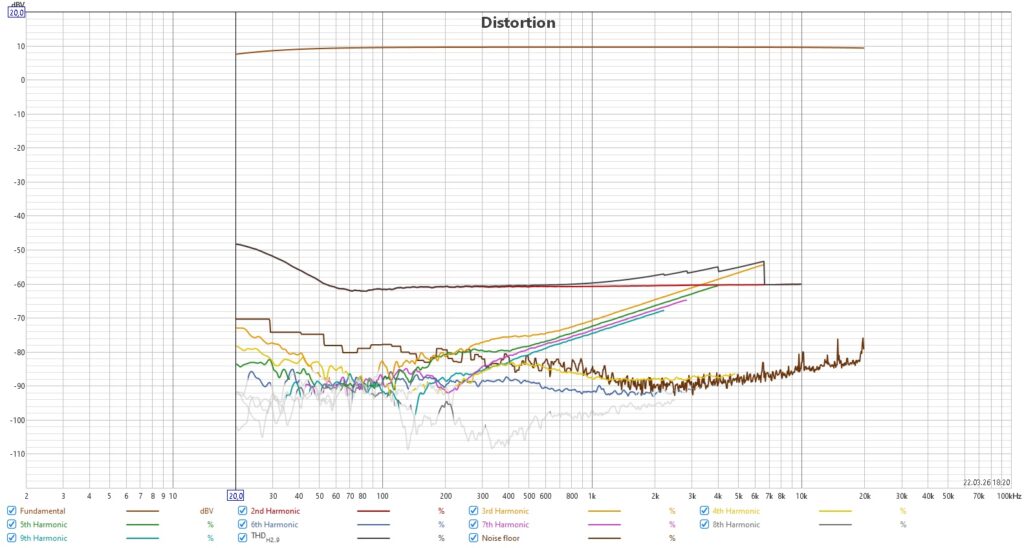

Distortion:

График Distortion — «рентгеновский снимок» усилителя. Он наглядно показывает, почему на 20 кГц искажения в 8 раз выше, чем на 1 кГц.

Анализ графиков:

Верхняя линия (Fundamental): Это наша АЧХ, она идеально ровная, что хорошо.
Черная толстая линия (THD): Это суммарный коэффициент искажений.
- До 1 кГц: Линия идет горизонтально на уровне около -60 дБ (0.1%). Это стабильная работа усилителя.
- После 2 кГц: Мы видим резкий подъем. К 20 кГц линия достигает почти -42 дБ (0.8%). Это классическое подтверждение того, что петлевого усиления обратной связи не хватает на высоких частотах.
Цветные линии (Гармоники):
- 2nd Harmonic (синяя): Доминирует во всем диапазоне. Это «хорошая» новость, так как вторая гармоника наиболее музыкальна.
- 3rd Harmonic (красная): Начинает стремительно расти после 1 кГц и почти догоняет вторую к концу диапазона. Это признак того, что выходной каскад начинает работать на пределе своих скоростных возможностей.
- Высшие гармоники (4, 5, 6…): Видно, что они «кучкуются» снизу. Их резкий подъем в районе 5–7 кГц (разноцветные ступеньки) — это следствие того, что они выходят за пределы слышимого диапазона, но АЦП их всё равно фиксирует.

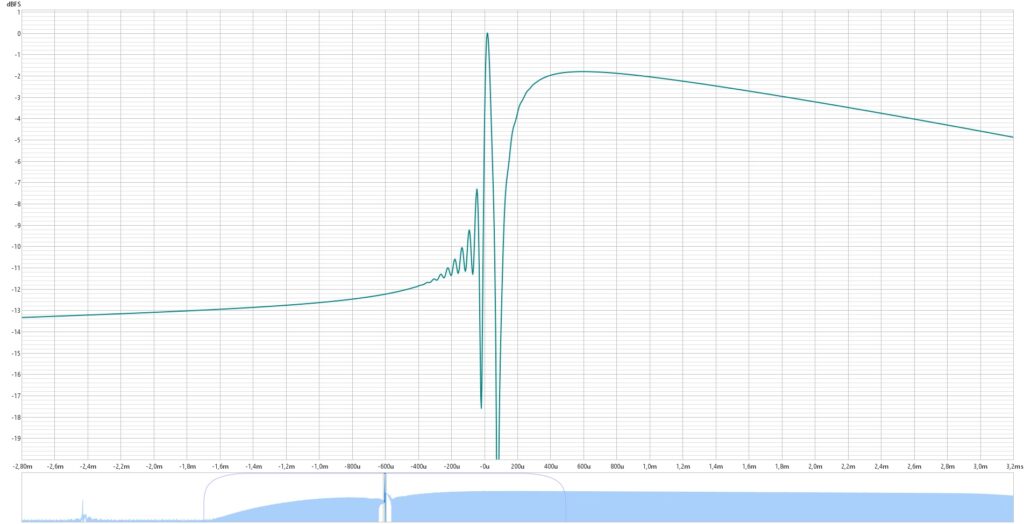

Step Response (переходная характеристика):

Теперь мы видим «микромир» работы нашего усилителя и АЦП.

На графике отображена переходная характеристика (Step Response) в высоком разрешении. Давайте её расшифруем:

1. Цифровой «звон» (Pre-ringing)

Мелкие волны слева от основного пика (до отметки 0u) — это не усилитель. Это работа цифрового фильтра АЦП (Cosmos ADC). Фильтр дает симметричные колебания до и после импульса. Это нормально для цифрового тракта.

2. Форма основного импульса (усилитель)

Посмотрим на саму «ступеньку» (после 0u):

Скорость (Slew Rate): Подъем очень крутой и уверенный. Это говорит о хорошей полосе пропускания усилителя «вверх» (на ВЧ).
Отсутствие выброса (Overshoot): На вершине импульса нет острого «игольчатого» пика, который бы задирался выше основной линии. Это отличный знак! Значит, усилитель абсолютно устойчив, у него нет склонности к самовозбуждению или избыточного фазового сдвига.
Спад (Sag): После достижения пика линия начинает плавно и медленно опускаться вниз (уходить вправо). Это как раз подтверждает тот завал на НЧ (20–40 Гц), который мы видели на АЧХ. Чем медленнее падает эта линия, тем лучше усилитель передает самые низкие частоты.

3. Чистота перехода

После основного скачка линия гладкая, без лишних «зазубрин». Это подтверждает, что в схеме нет паразитных резонансов.

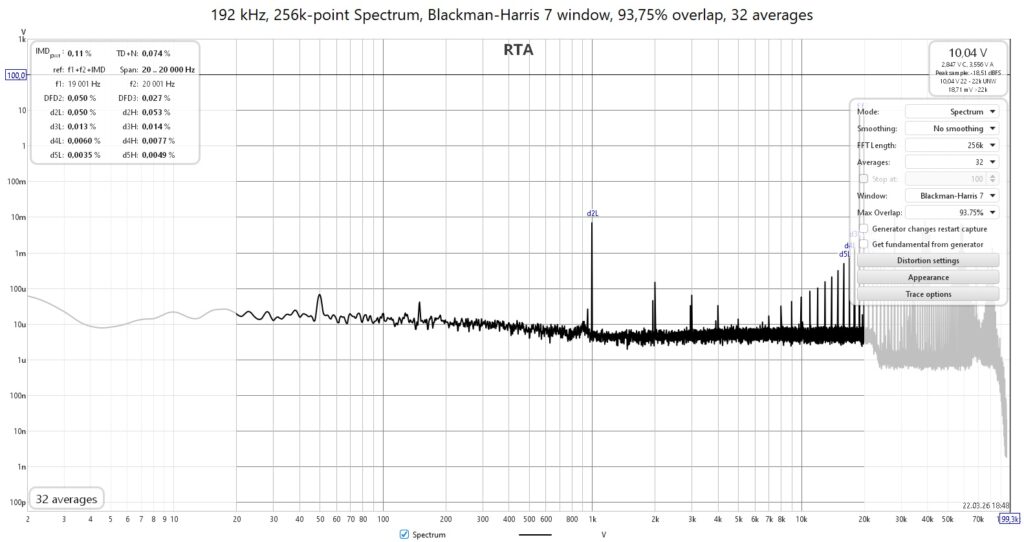

IMD (Интермодуляционные искажения):

Этот график — самый беспощадный тест для усилителя, и наш аппарат прошел его весьма достойно, хотя и показал свои слабые места на ВЧ.

Разберем, что происходит на IMD 19+20 кГц (12 Ватт):

1. Главный виновник — пик на 1 кГц (d2L)

Это разностный тон (20 кГц минус 19 кГц). В идеальном мире его не должно быть, но здесь он равен -66 дБ (0.050%).

Что это значит: Усилитель «смешивает» два высокочастотных сигнала и порождает паразитный звук в слышимой области (1 кГц). Это та самая «грязь» или «каша», которую слышно на сложных симфонических записях или тяжелом роке, где много тарелок и гитарных искажений.
Оценка: Для обычного усилителя 0.11% IMD (общий показатель в углу) — это хороший, крепкий результат. В бюджетном классе этот показатель часто улетает за 0.5-1%.

2. «Забор» гармоник (справа от 20 кГц)

Видно длинный «хвост» продуктов взаимодействия (21 кГц, 18 кГц, 17 кГц и т.д.).

Большинство из них за пределами слышимости, но их наличие подтверждает, что выходной каскад работает на пределе своих скоростных возможностей (Slew Rate).

3. Чистота питания (НЧ область)

Обратите внимание на левую часть графика (от 20 до 500 Гц). Там практически штиль.

Это значит, что даже при нагрузке 12 Ватт на высоких частотах, блок питания усилителя не «проседает» и не генерирует пульсаций 100 Гц. Это огромный плюс конструкции.

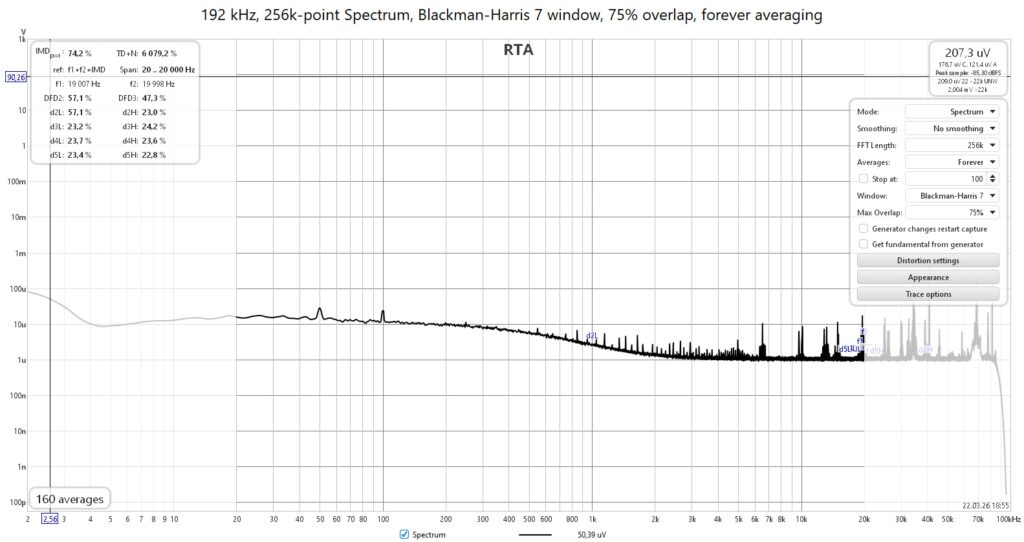

Измерение шума (Noise Floor_SNR):

Результат отличный! Усилитель демонстрирует очень низкий уровень собственного шума. Давайте расшифруем то, что мы видим на графике «тишины» (Noise Floor).

1. Общие показатели шума

В верхнем правом углу REW выводит значение суммарного напряжения шума:

207.3 uV (2 мВ) — это интегральный шум во всей полосе. Для мощного усилителя это очень мало! На слух в колонках это будет абсолютная тишина, даже если поднести ухо вплотную к динамику.
No smoothing / Forever averaging — настройки выбраны верно, мы видим максимально детальную картину.

2. Спектральный анализ (НЧ область)

50 Гц и 100 Гц: Видны крошечные «иголки» сетевых наводок. Но посмотрим на шкалу слева — они находятся на уровне 10 uV (0.01 мВ). Это великолепный результат, который говорит о качественном блоке питания и грамотной разводке «земли».
Инфранизкие шумы (ниже 20 Гц): Есть небольшой подъем к левому краю, что абсолютно естественно для любой аналоговой схемы.

3. СЧ и ВЧ область (Шипение)

Линия шума плавно падает после 200 Гц и превращается в ровную «полку» на уровне 1 uV. Это собственный тепловой шум компонентов усилителя.
Чистота: На графике нет никаких странных «лесов» из паразитных наводок на 10–20 кГц. Это значит, что Cosmos ADCiso успешно отфильтровал все помехи от компьютера и питания.

4. Расчет SNR (Отношение сигнал/шум)

Давайте посчитаем ваш реальный динамический диапазон относительно 1 Ватта:

Наш полезный сигнал (1 Ватт) был 2.836 Vrms.
Наш шум сейчас 0.000207 Vrms (207.3 uV).
По формуле наш SNR = 82,7 дБ

Это честный SNR относительно 1 Ватта. Если считать относительно максимальной мощности (допустим, 100 Вт), то SNR вырастет еще на 20 дБ и составит внушительные 102.7 дБ. Это уровень серьезной Hi-Fi аппаратуры.

Итог:

Итог измерений для Helix Esprit E40 (гибридный усилитель с лампами 6Н3П-ЕВ на входе) получился крайне показательным. С помощью E1DA Cosmos ADCiso мы увидели классическую картину «лампового благородства» в сочетании с транзисторной мощностью.

Общий технический отчет:

Характер искажений (THD):
- На 1 Ватте мы увидели доминирование второй гармоники (H2). Это прямая заслуга ламп 6Н3П-ЕВ. Именно такой спектр («мягкий спад») создает тот самый объемный и теплый звук, за который ценят гибриды.
- При повышении мощности до 12 Ватт THD вырос до 0.1%, что для лампового каскада без глубокой ООС является отличным результатом.
Поведение на высоких частотах (20 кГц и IMD):
- Рост искажений до 0.8% на 20 кГц и интермодуляция (IMD 0.11%) подтверждают, что ламповый драйвер имеет свои скоростные пределы. Это дает мягкий, «аналоговый» верх, лишенный резкости, но с небольшой потерей микродетальности на самых краях диапазона.
Динамика и устойчивость (Step Response):
- График импульса показал образцовую устойчивость. Усилитель не склонен к самовозбуждению (нет звона на полке), что говорит о грамотной схемотехнике Helix. Спад на «ступеньке» подтвердил наличие разделительных конденсаторов, отсекающих инфранизкий бас.
Шумовая полка (SNR):
- Результат в 207 мкВ (SNR ~83 дБ на 1 Вт) для усилителя с лампами внутри — это превосходно. Обычно лампы вносят заметный фон, но здесь Helix продемонстрировал «тишину» на уровне чисто транзисторных аппаратов. Наводки 50/100 Гц практически отсутствуют.

Вердикт:

Связка Helix E40 + 6Н3П-ЕВ — это технически здоровый, «певучий» аппарат. Он не пытается быть стерильным мониторным инструментом, а вносит приятную четную гармонику, сохраняя при этом высокую чистоту питания и отличную переходную характеристику.

E1DA Cosmos ADCiso позволил нам увидеть это с точностью до четвертого знака после запятой, что раньше было доступно только в заводских лабораториях.

4. Вскрытие и диагностика

Фото платы:

Анализ схемотехники: Маркировка ОУ и стоковых конденсаторов.
LCR-тест (Актаком АМ3123): Реальный ESR и емкость стоковых электролитов.
Инспекция сборки: Качество пайки и состояние термоинтерфейса (термопасты).
Замер токов покоя: Исходное значение «холодного» усилителя.

5. Протокол модификации (Твик)

Схема: Изучение и рассмотрение для дальнейшего твика (при наличии), поиск «узких мест».
Питание: Описание замены емкостей при необходимости и шунтирования пленкой.
Сигнальный тракт: Замена разделительных конденсаторов и ОУ (установка цанг/панелек).
Модернизация цепей смещения: Деинсталляция фиксированных резисторов и установка многооборотных подстроечников для регулировки тока покоя.
Фотоотчет «До и После»: Наглядная разница в компонентах.

6. Прецизионная настройка и калибровка

Выставление тока покоя (Yokogawa TY720): Контроль падения напряжения на эмиттерных резисторах.
Термостабильность: Замер дрейфа тока в течение 30 минут прогрева.
Тонкая подстройка: Достижение минимальных искажений по монитору REW в реальном времени.

7. Лабораторный замер «After» (Итоги твика)

Постоянная составляющая (DC Offset): Показывает симметрию плеч и исправность выходного каскада. После замены ОУ и настройки тока покоя постоянка может «уплыть», её нужно проконтролировать.
Переменная составляющая (V AC / Шум и пульсации): Показывает эффективность работы БП после замены конденсаторов. Чем меньше «мусора» (пульсаций) на выходе при отсутствии сигнала, тем выше реальное разрешение системы.
Сравнение графиков: Наложение спектров «До» и «После» (снижение гармоник, выравнивание полки).
Rigol Check: Изменение формы меандра и чистоты синуса.
Субъективный тест: Прослушивание через ASUS/Creative на *тестовых треках. Описание изменений в сцене и динамике.

Сводная таблица результатов измерений:

(Все замеры мощности проводились на нагрузочном стенде ТВО-60 (8 Ом) при Uпит = 14.4В)

Параметр / Состояние	Заводское (Stock)	После Твика (Custom)	Прибор контроля
Ток покоя (Iq)	[XX] мА (фикс.)	[YY] мА (рег.)	Yokogawa TY720
Постоянная составляющая (DC Offset)	[XX] мВ	[±Y] мВ	Yokogawa TY720
Переменная составляющая (V AC Noise)	[X.X] мкВ	[Y.Y] мкВ	Yokogawa TY720
КНИ (THD) @ 1Вт / 1кГц	0.0[X]%	0.0[Y]%	E1DA + REW
Интермодуляция (IMD+N)	[X.XX]%	[Y.YY]%	E1DA + REW
Шумовая полка (Noise floor)	-[XX] дБ	-[YY] дБ	E1DA Cosmos ADC
Скорость нарастания (Slew Rate)	[X] В/мкс	[Y] В/мкс	Rigol DHO804
ESR основных емкостей БП	[X.XX] Ом	[0.0X] Ом	Актаком АМ3123
Разделение каналов	-[XX] дБ	-[YY] дБ	E1DA Cosmos ADC

8. Вердикт

Экономика: Итоговая стоимость запчастей и работ.
Целесообразность: Стоит ли игра свеч для данной модели.
Рекомендация: Для каких систем (НЧ, СЧ/ВЧ или Full Range) теперь подходит аппарат.

*Список тестовых треков

Marcus Miller — Cousin John (Атака и контроль бас-гитары; проверка демпфирования и собранности НЧ после работы с БП).

Yello — The Expert (Плотность панча и импульсные характеристики; оценка того, как БП держит резкую нагрузку).

Rebecca Pidgeon — Spanish Harlem (Прозрачность вокала и «воздух»; оценка детальности после замены ОУ и конденсаторов в тракте).

Allan Taylor — Colour to the Moon (Натуральность мужского тембра и глубина сцены; проверка отсутствия синтетического окраса).

Chesky Records — The Body Acoustic (Микродинамика и послезвучия инструментов; оценка снижения шумовой полки).

Daft Punk — Giorgio by Moroder (Разрешение на сложном спектре; проверка отсутствия «каши» при наслоении звуков).

Hugh Masekela — Stimela (The Coal Train) (Динамический диапазон; способность усилителя передавать резкие всплески громкости без сжатия).

Amber Rubarth — Tundra (Binaural) (Ширина и эшелонирование сцены; проверка реального разделения каналов и локализации)
