На ремонте 2-х канальный усилитель Machete MFA-2.420 работающий в D — классе. Усилитель практически новый, ни пыли ни потертостей практически нет. Немного характеристик:
| Модель | MFA-2.420 |
| Класс | D |
| Количество каналов | 2 |
| Диапазон частот | 20-20000 Гц |
| Мощность RMS @ 2 Ом (14.4 V) | 630 Вт x 2 |
| Мощность RMS @ 4 Ом (14.4 V) | 420 Вт x 2 |
| Мощность RMS @ 4 Ом (Мост) | 1260 Вт x 1 |
| Минимальное сопротивление нагрузки на канал | 2 Ом |
| Минимальное сопротивление нагрузки в мостовом режиме | 4 Ом |
| Входная чувствительность | 0.4 — 8 В |
| Фильтр низких частот | 50-12000 Гц |
| Фильтр высоких частот | 50-12000 Гц |
| Одновременное включение LPF и HPF | да |
| Кроссовер | 12 дБ/Окт |
| Входной терминал | 4 Ga |
| Выходной терминал | 10 Ga |
| Рабочее напряжение | 9 — 15 В |
| Сигнал/Шум | ≥ 90 дБ |
| Размеры (ДxШxВ) | 151,9 x 237,0 x 54,7 мм |
| Вес с упаковкой | 2,36 кг |

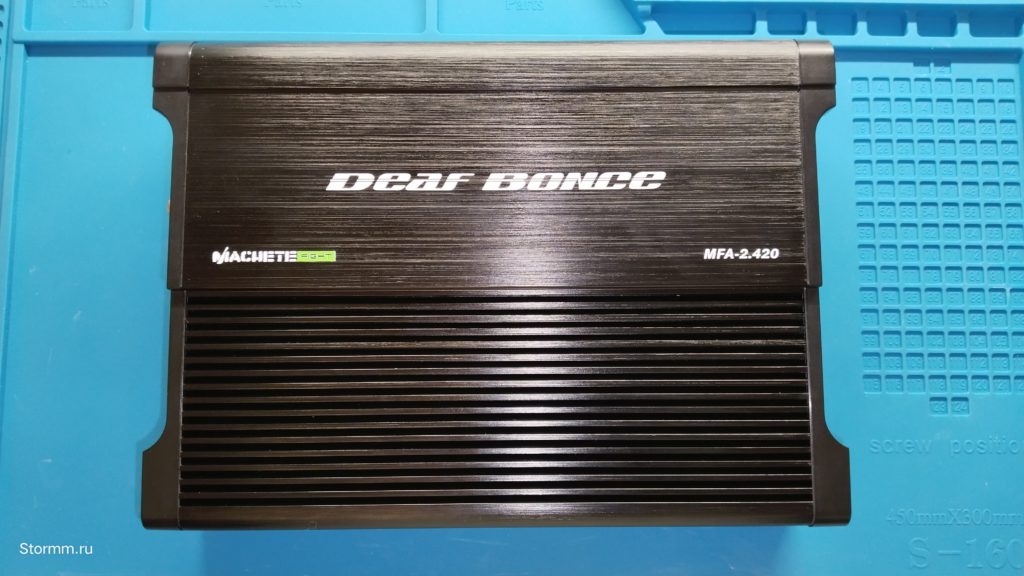

При включении загорается светодиод защиты. Посмотрим снаружи и что там внутри:
А вот что внутри:

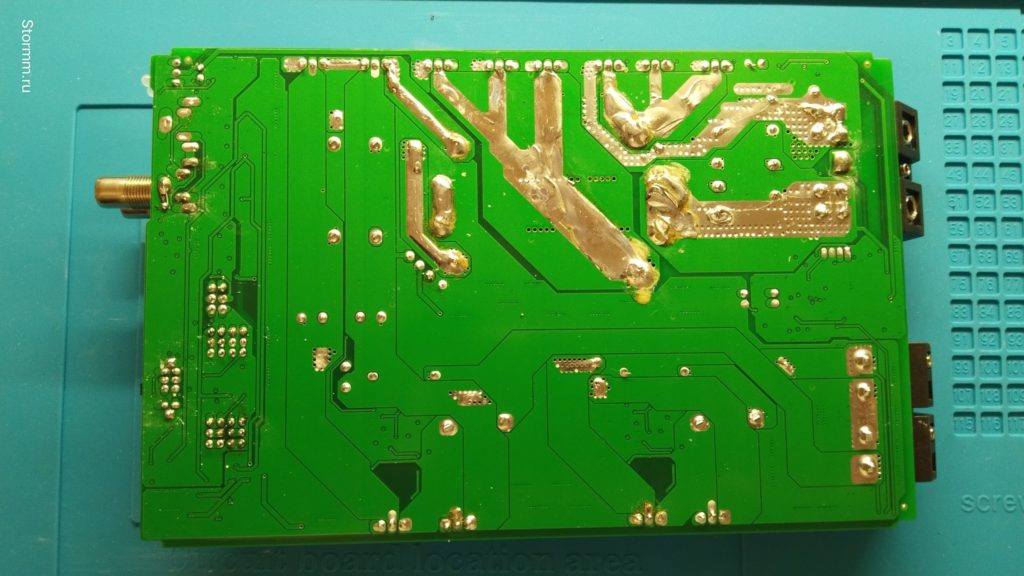

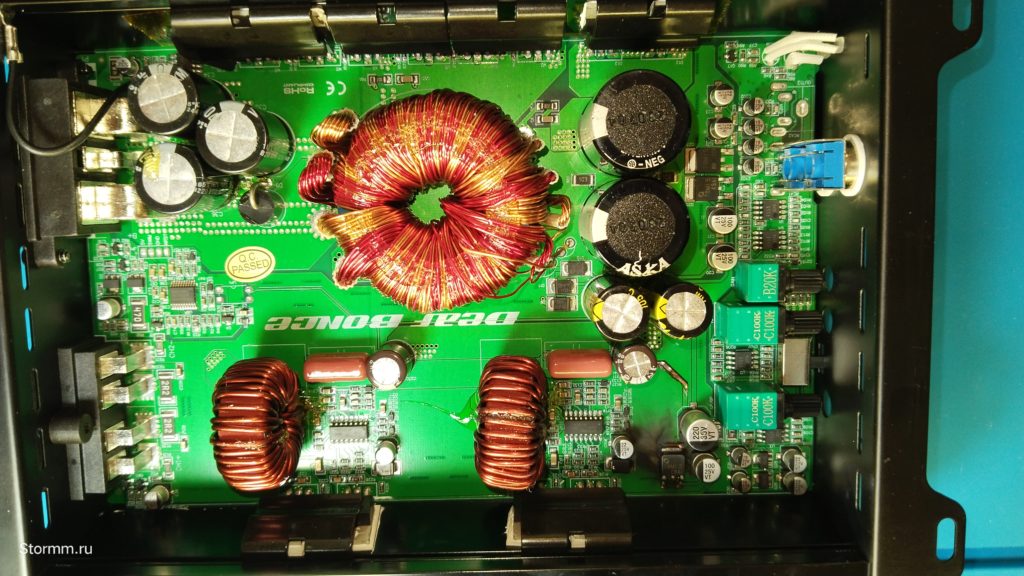

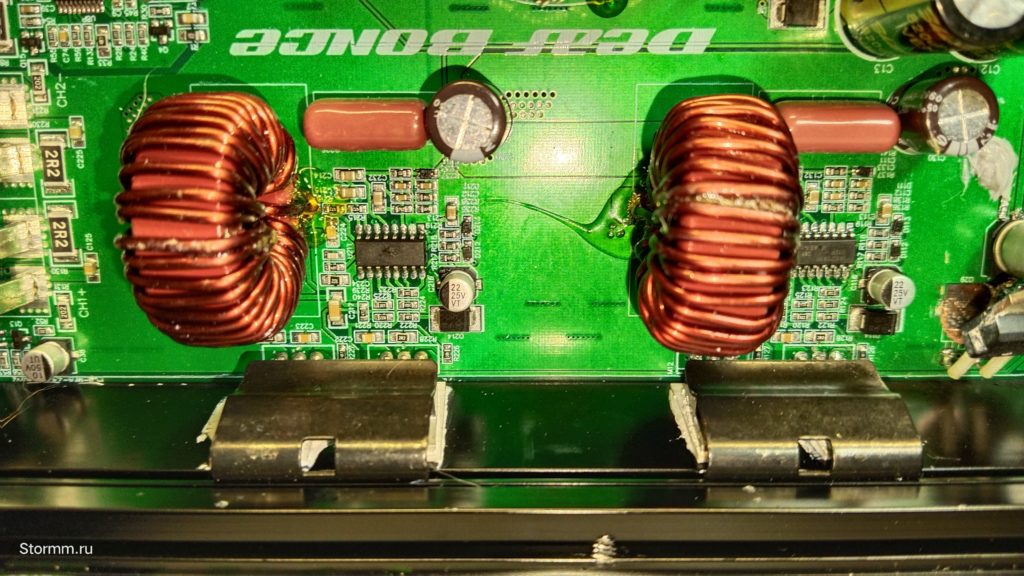

Общий вид платы сверху и снизу:

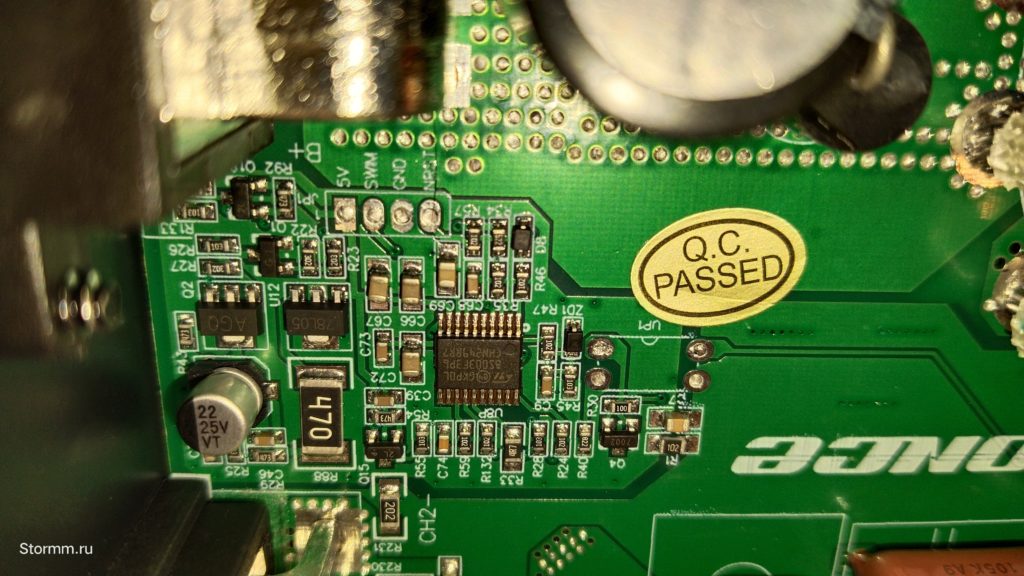

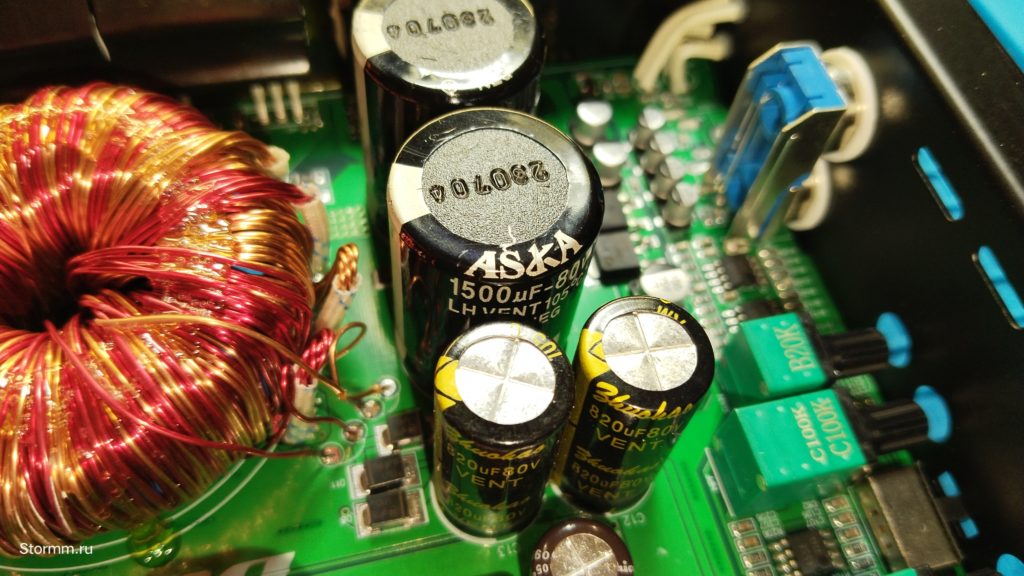

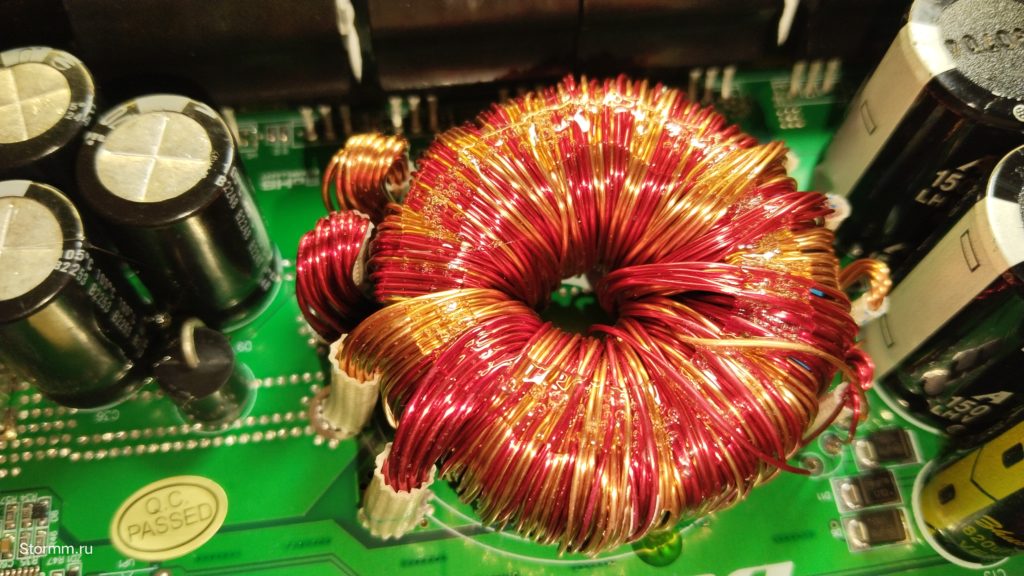

По начинке:
- ОУ — RC4558DR, сдвоенный ОУ 3МГц SO-8
- Контроллер управления — STM8S003F3P6TR, Микроконтроллер 8-Бит, STM8 CISC, 16МГц, 8КБ [TSSOP-20]
- Драйвер выходных ключей — IRS2092STRPBF, Цифровой аудиоусилитель с защитой [SO-16]
- Выходные транзисторы — IRFB4227PBF, Транзистор, N-канал 200В 130А, [TO-220AB]
- Транзисторы в преобразователе — IRF1405PBF, Транзистор, N-канал 55В 133А авто [TO-220AB]

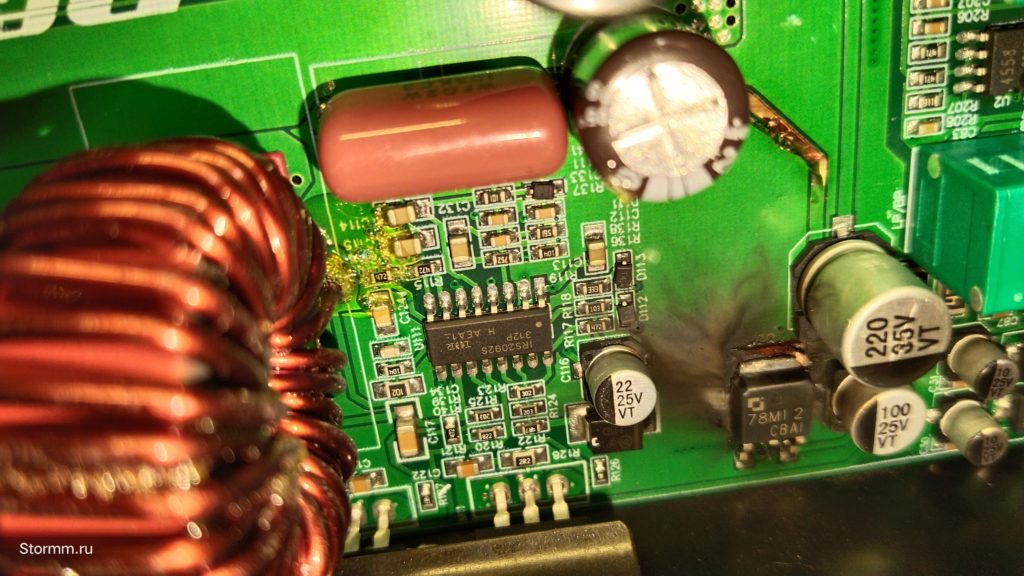

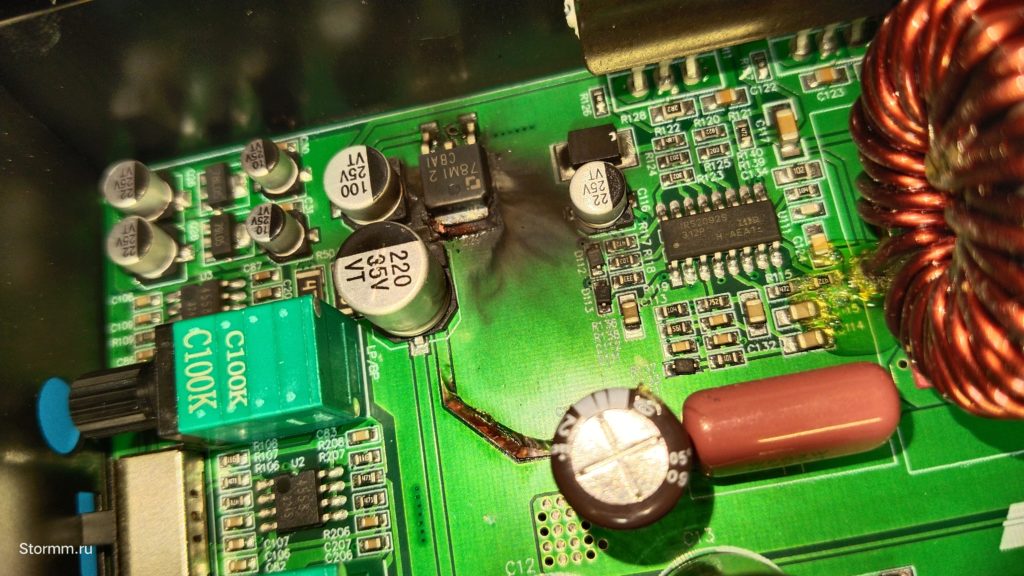

А вот и сама проблема:
Как потом я выяснил, проблема была в неудачной компоновке данного элемента. Этот стабилизатор запитывает драйвера IRS2092S управляющие двумя выходными полевыми транзисторами IRFB4227, причем земли сигнальные и выходные разделены. А место их ближайшего расположения как раз таки находится под стабилизаторм 78М12. Он нагреваясь по всей видимости нарушил изоляционный слой платы и послужил проводником между этими «землями». Разность потенциалов оказалась около 50В, причем с обратным знаком. Вот ток и потек по минусовой шинке, от чего она отслоилась и выгорел сам стабилизатор. Все транзисторы как и драйвера оказались целыми. Замене подвергся лишь данный стабилизатор, но вместо него был установлен более мощный на ток 1,5А и в корпусе ТО-220. Далее фото по замене, осциллограммы работы выходных ключей и сборка усилителя.

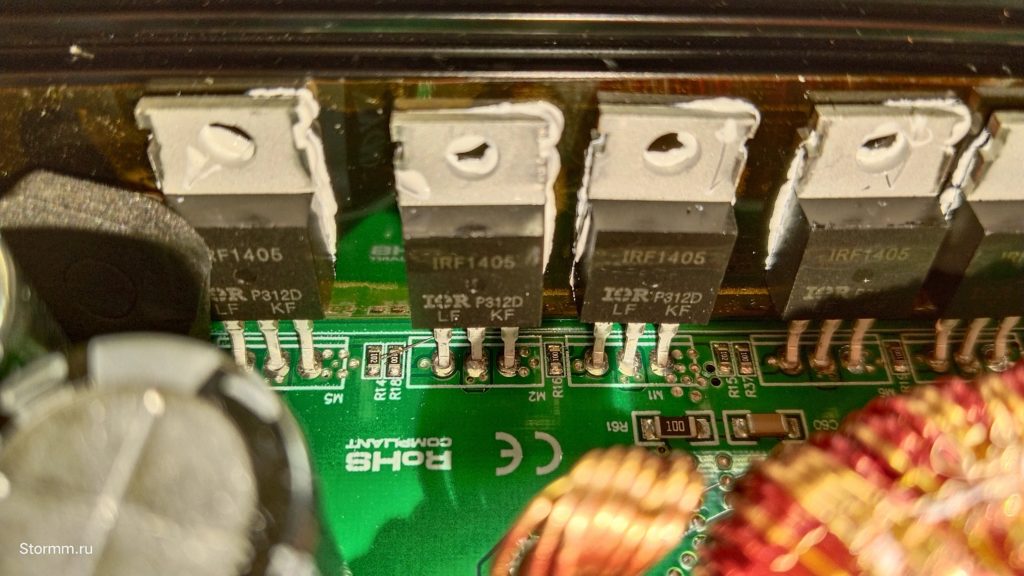

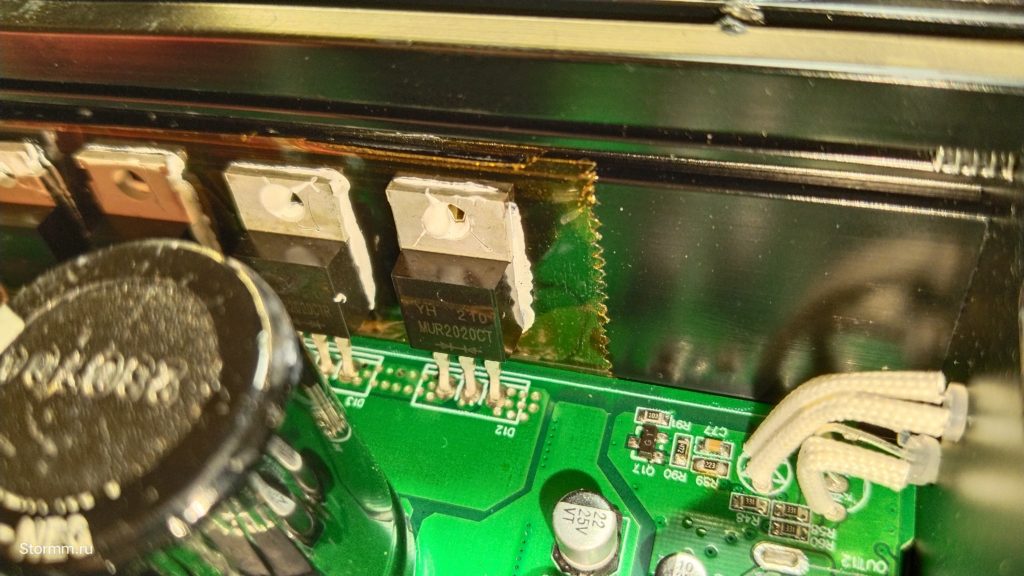

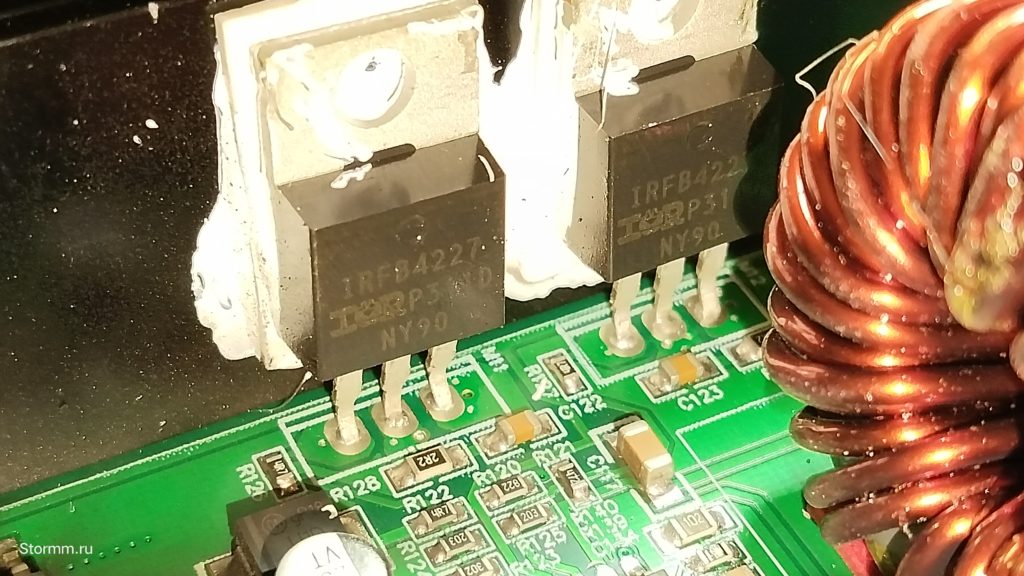

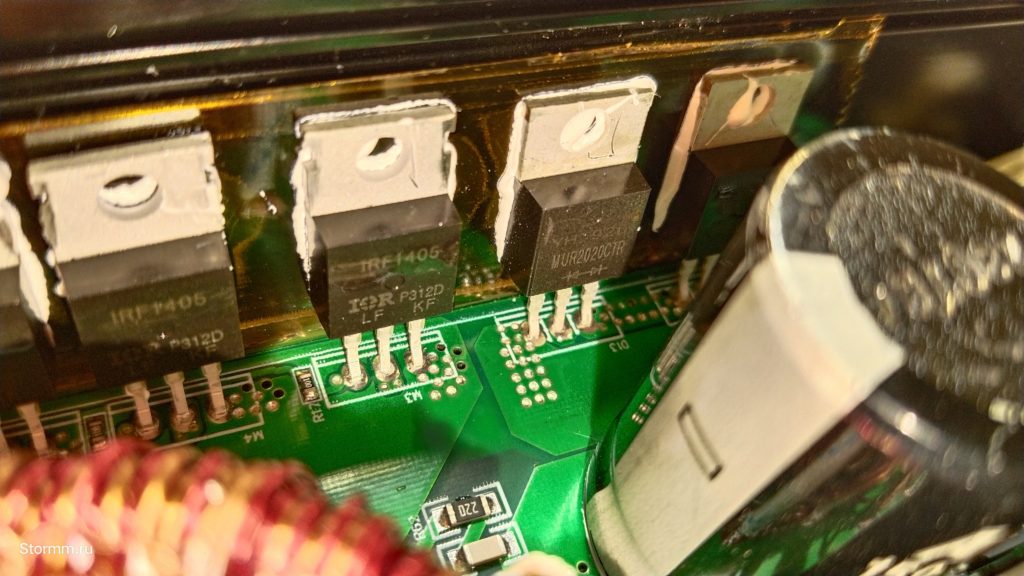

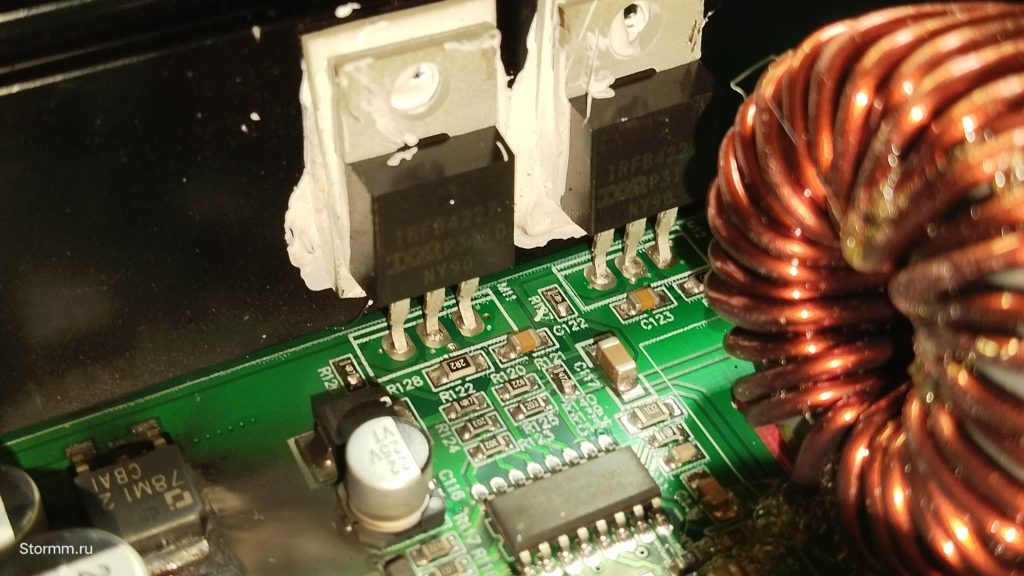

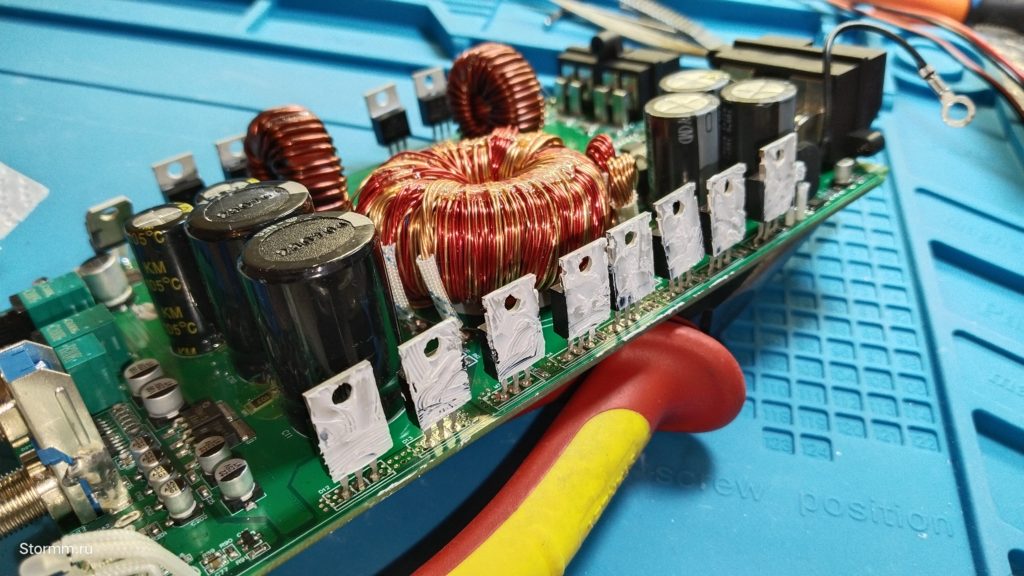

Фото выходных транзисторов и ключей преобразователя:

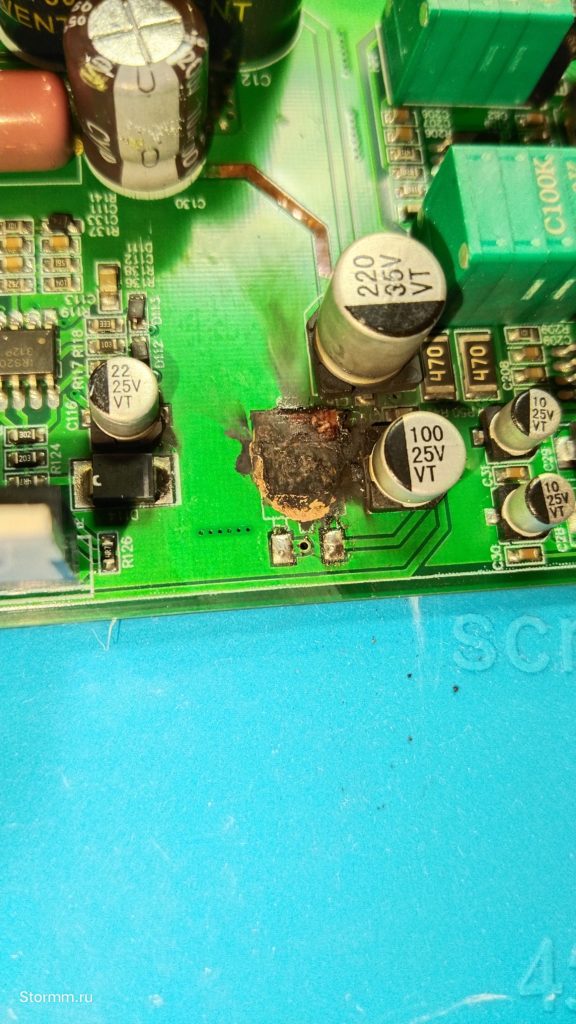

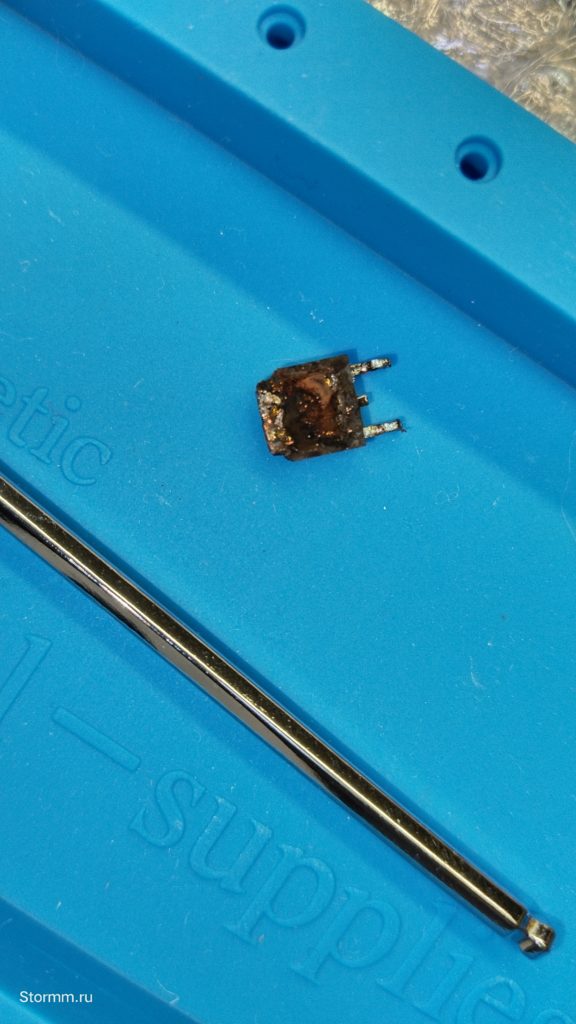

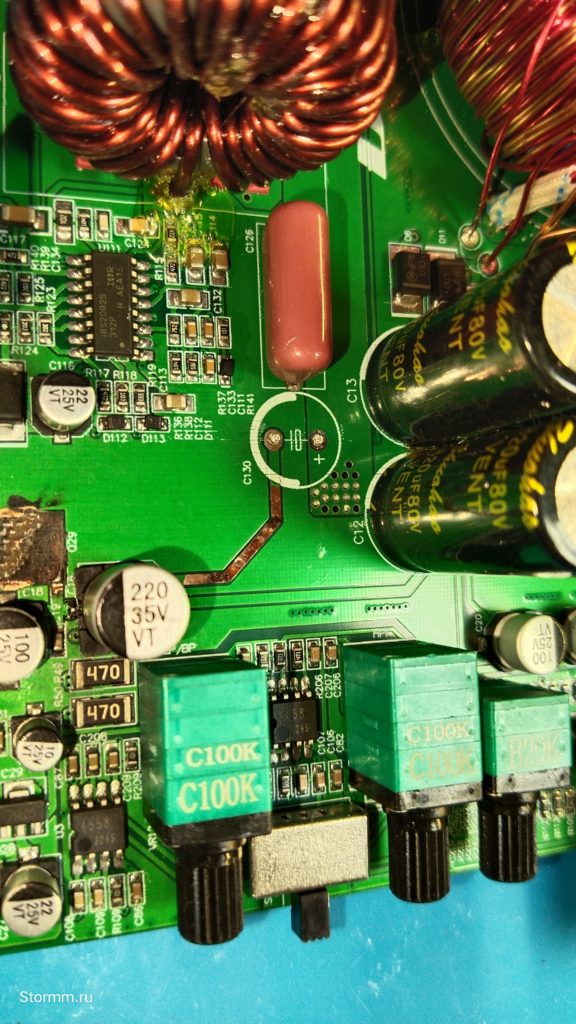

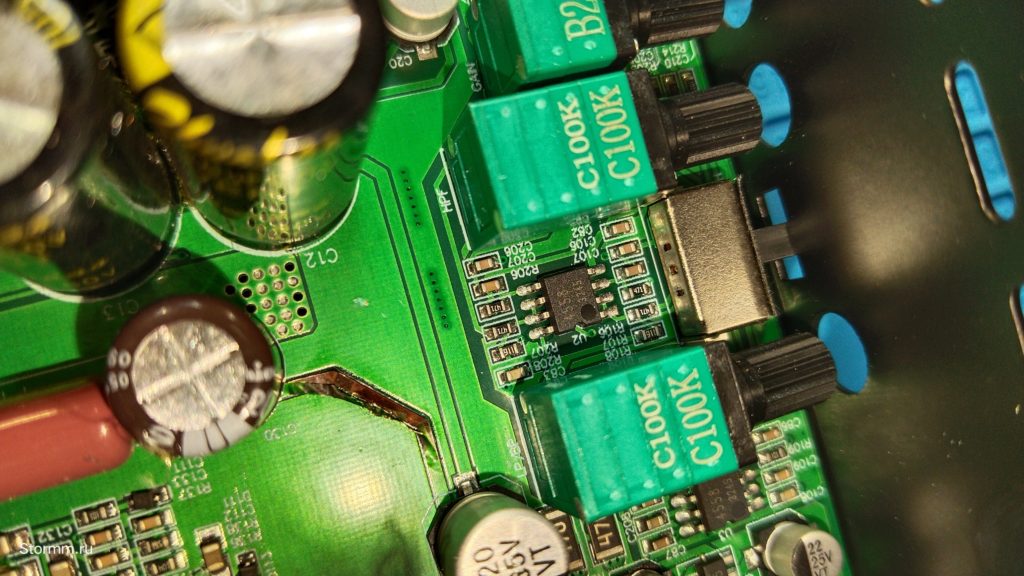

Выпаиваем стабилизатор и конденсатор, к которой идет подгоревшая дорожка:
Дорожку нужно будет «прозвонить», пролудить и закрепить к плате термогерметиком.

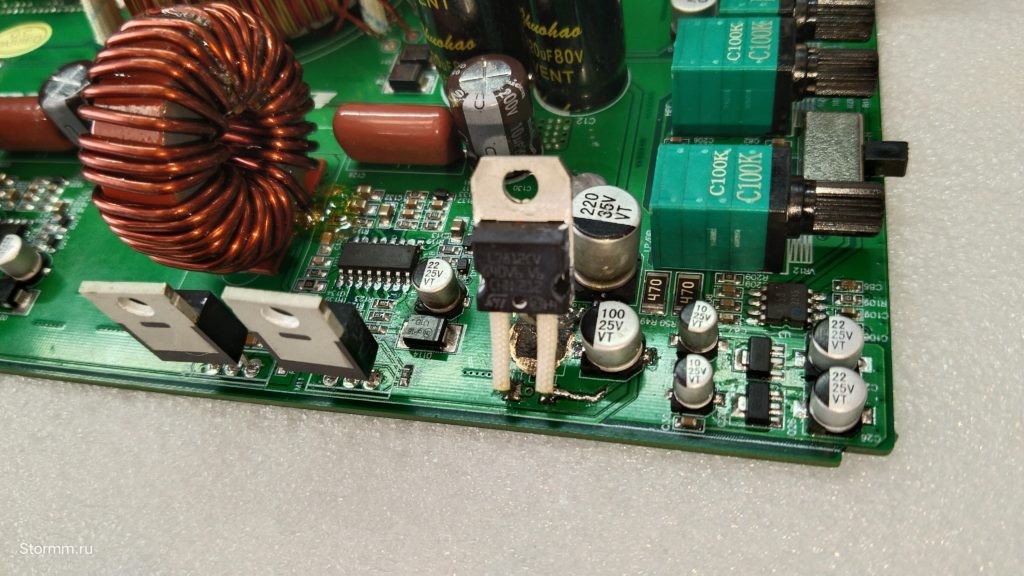

Благо драйвера IRS2092S оказались целыми как и выходные транзисторы. Возвращаем драйвера на место и припаиваем новый стабилизатор:

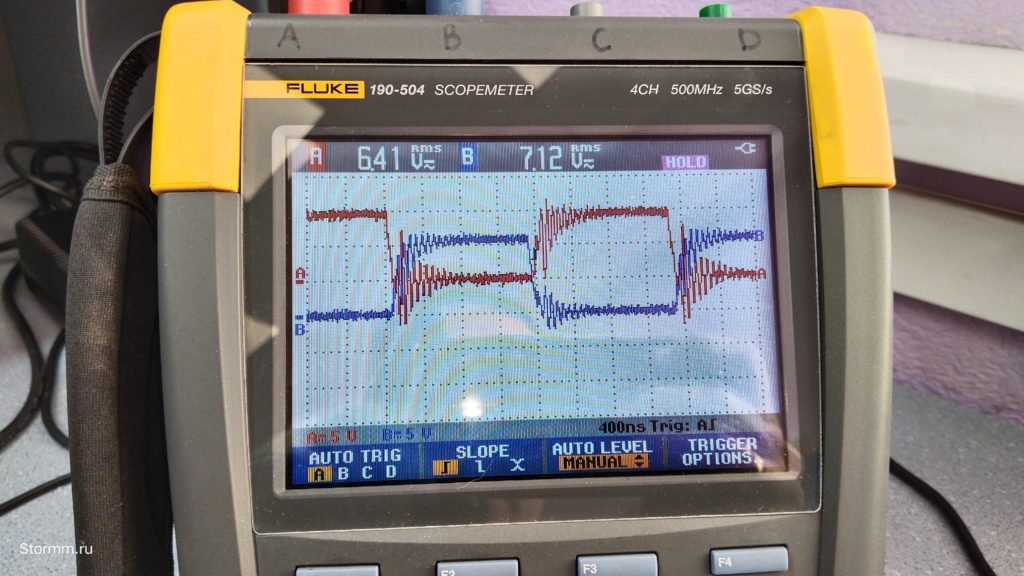

Внизу фото осциллограмм работы выходных транзисторов:
Всё работает, стабилизатор еле теплый, можно всё собирать, прежде обновив термопасту и ставить усилитель на прогон!

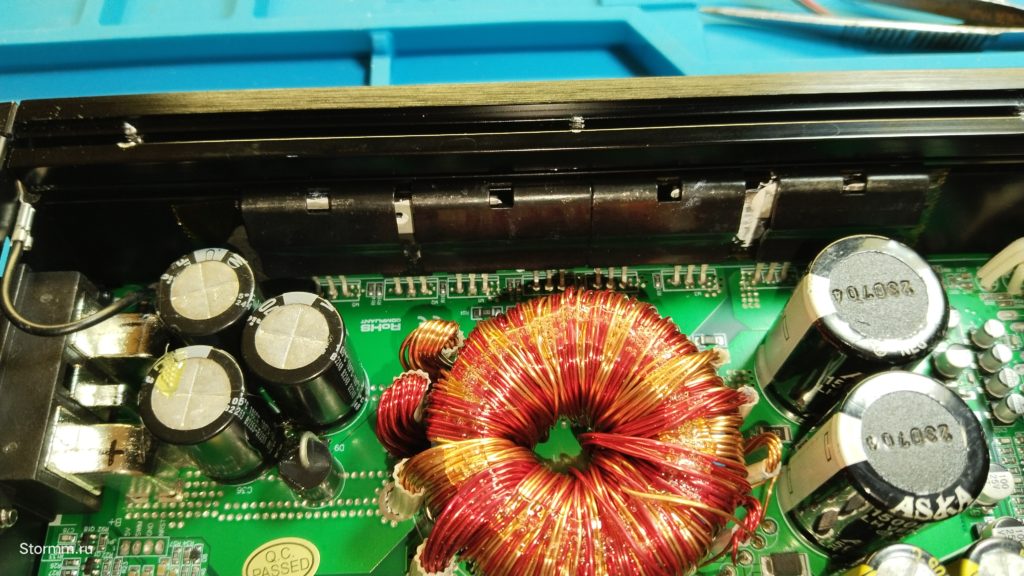

Собираем плату в корпус:
Включаем усилитель и гоняем около получаса на средней громкости:
Ну вот и всё)
