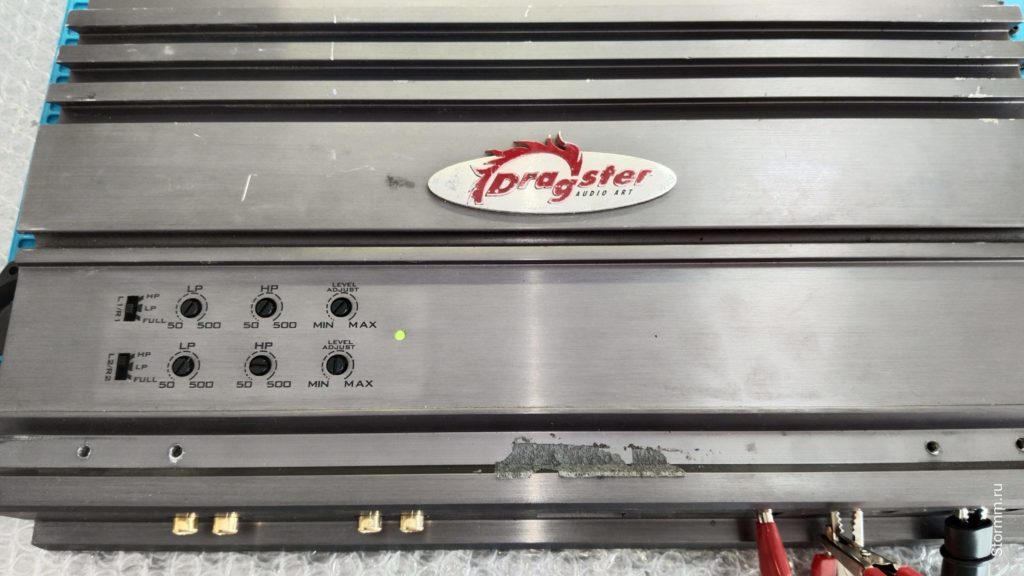

Мммм….а это у нас породистый итальянец. Сейчас включим, проверим что не работает и посмотрим внутри.

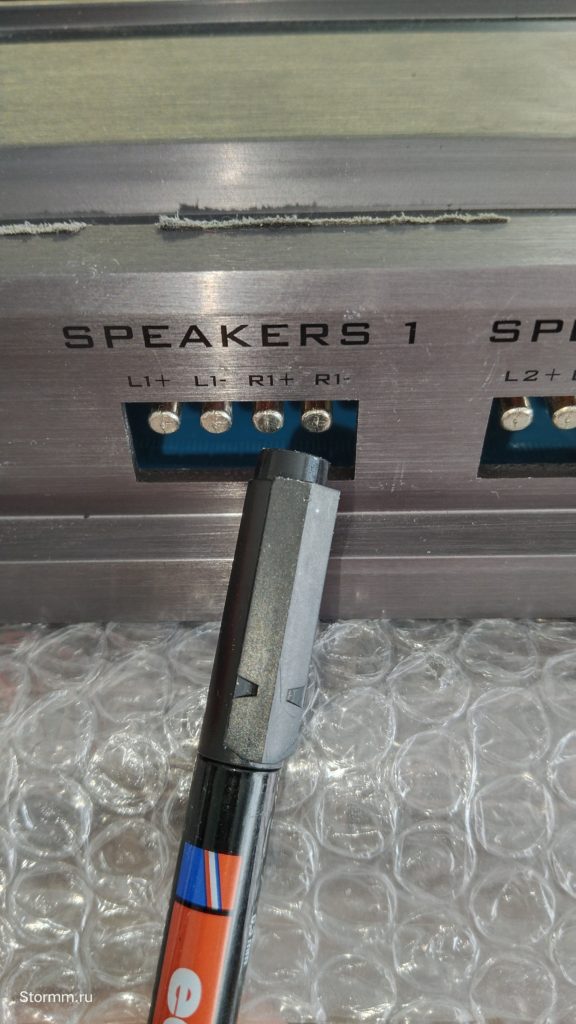

После подключения питания с ограничением тока в 1А выяснилось — все каналы работают, кроме R1+R1-, точнее звук из него есть, но очень тихо.
Всё равно все разберем, прочистим и проверим)
Так и не нашёл полное наименование модели, но по картинкам очень похож на Dragster Audio Art DAB-4075.
Его характеристики:
▪ Мостовой режим;
▪ Выходная мощность на канал (2 Ом) 135 Вт;
▪ Выходная мощность на канал (4 Ом) 75 Вт;
▪ Выходная мощность мостовой режим (4Ом) 220 Вт;
▪ Диапазон частот 20-50000 Гц;
▪ Класс работы AB;
▪ Количество номинал предохранителей 30 А;
▪ Количество каналов усиления 4;
▪ Коэффициент гармонических искажений 0.07%;
▪ Крутизна спада ФВЧ 12 дБ/окт;
▪ Крутизна спада ФНЧ 12 дБ/окт;
▪ Отношение С/Ш 100 дБ;
▪Стабильная работа на нагрузку 2 Ом;
▪ Суммарная выходная мощность 2×220 В;
▪ Тип защиты усилителя — от короткого замыкания, по температуре, по току;
▪ Частота среза ФВЧ 50-500 Гц;
▪ Частота среза ФНЧ 50-500 Гц;
▪ Чувствительность линейного входа 0.5-5.6 В;
▪ Вентилятор есть;
▪ Встроенный фильтр ФВЧ, ФНЧ;
▪ Напряжение питания 12 В;
▪ Страна разработчик Италия;
▪ Вес 3 кг;
▪ Высота 5,6 см;
▪ Глубина 25,9 см;
▪ Ширина 37,3 см.

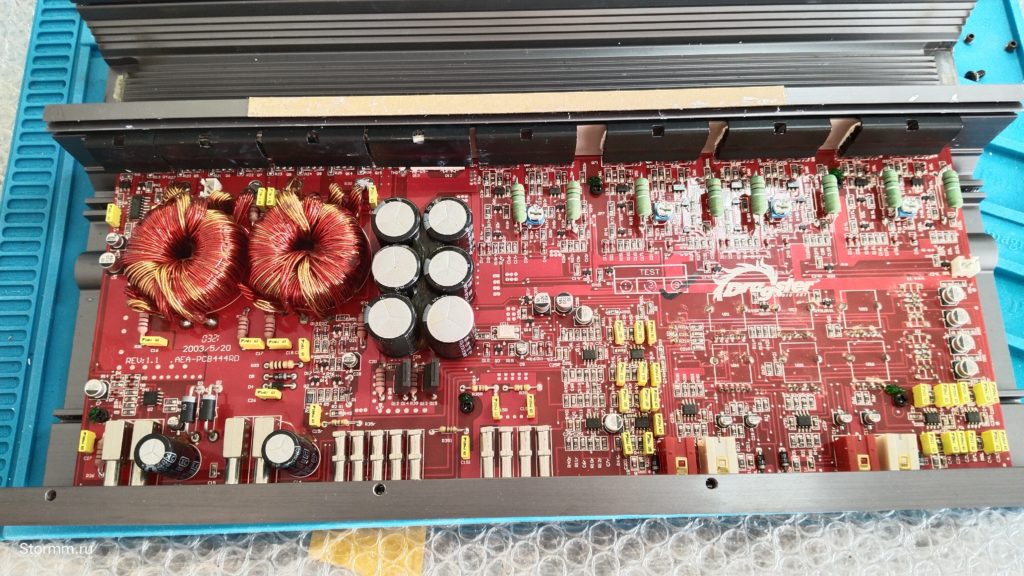

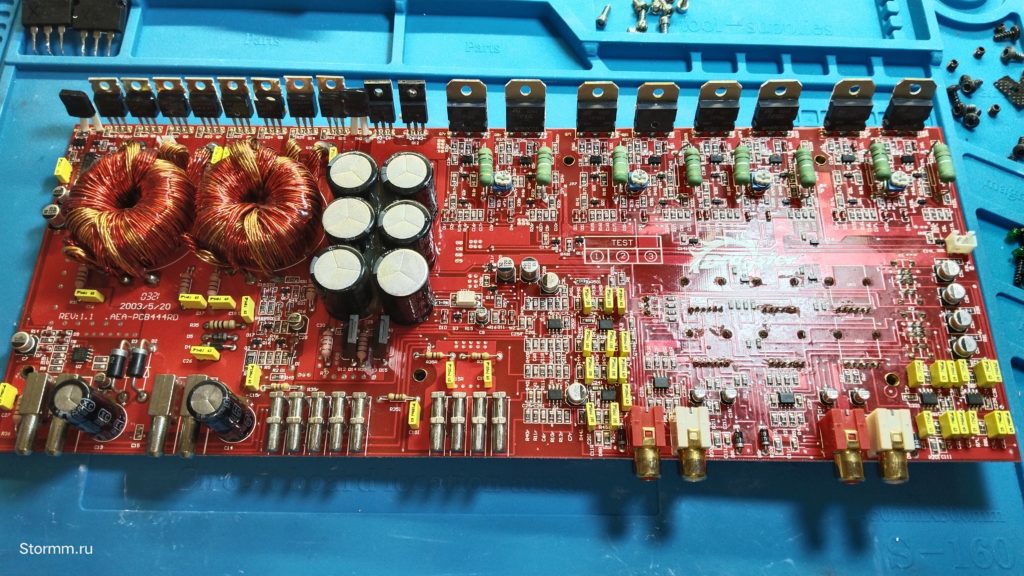

Ну а вот и правильное расположение всех узлов усилителя: силовая часть слева — формирующая необходимые напряжения положительного и отрицательного плеча, входная сигнальная часть справа — да бы исключить воздействие высокочастотной импульсной части преобразователя и выходная часть посередине. Отличное схемотехническое решение!

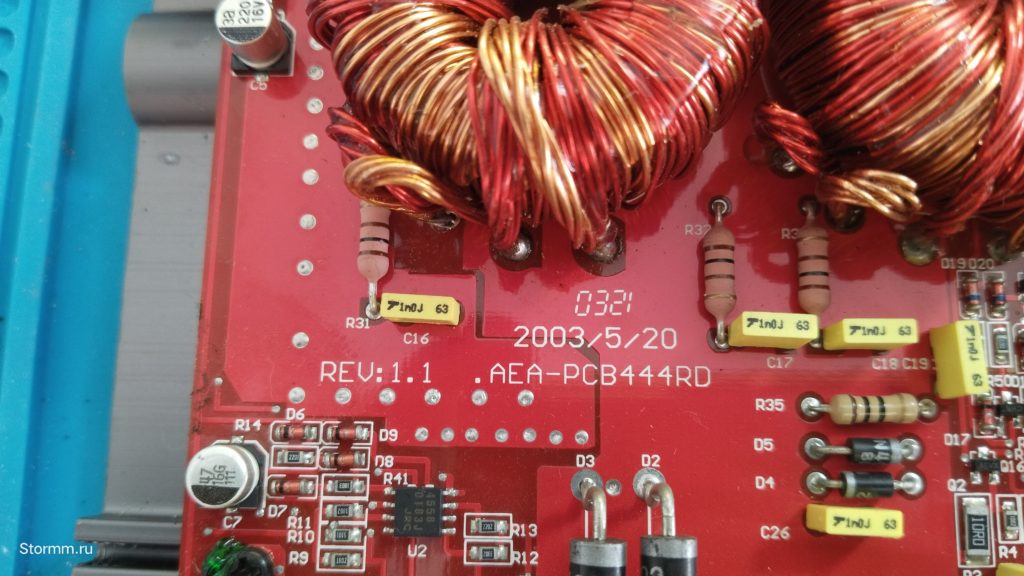

Посмотрите, 2003 год и почти основная часть платы выполнена на SMD компонентах!) Также ни одной керамики — одна пленка (это про конденсаторы). Отдельно по компонентам посмотрим ниже, после чистки.

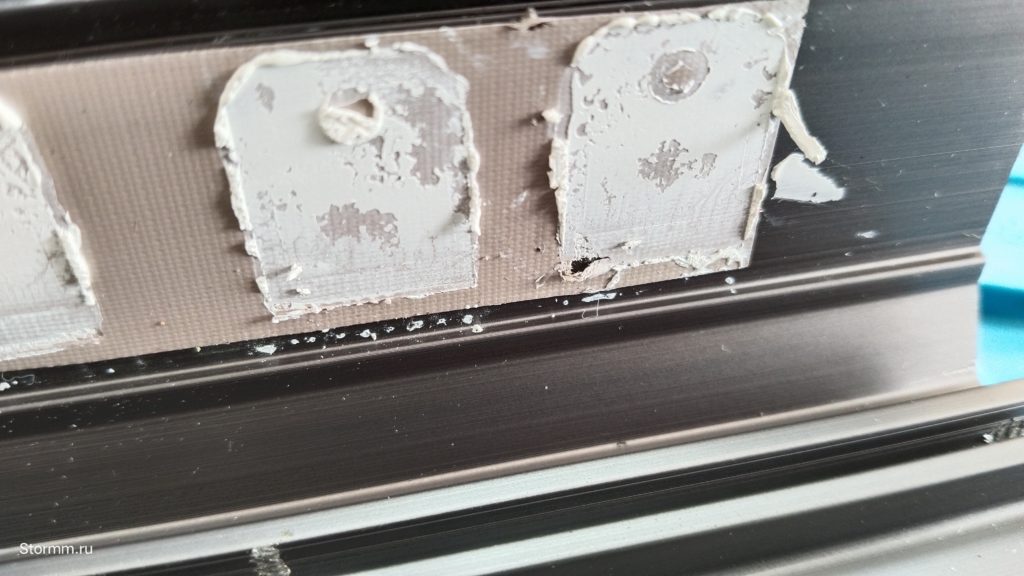

Что то сомневаюсь я, что итальянцы так нанесли термопасту. Может обновлялась?) Немного небрежно нанесли и в толстый слой.
А тут единые термопрокладки под транзисторы. Удобно)

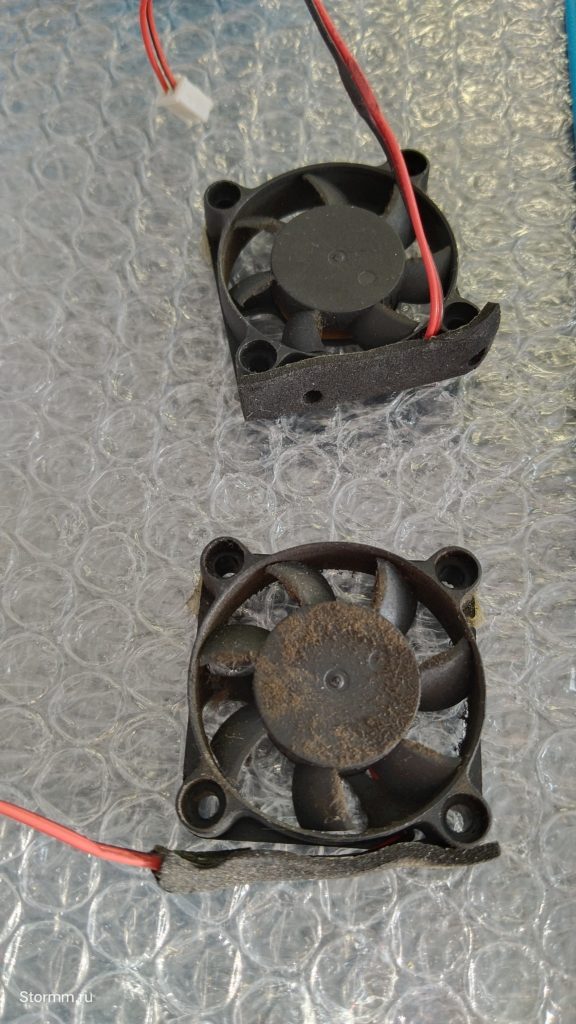

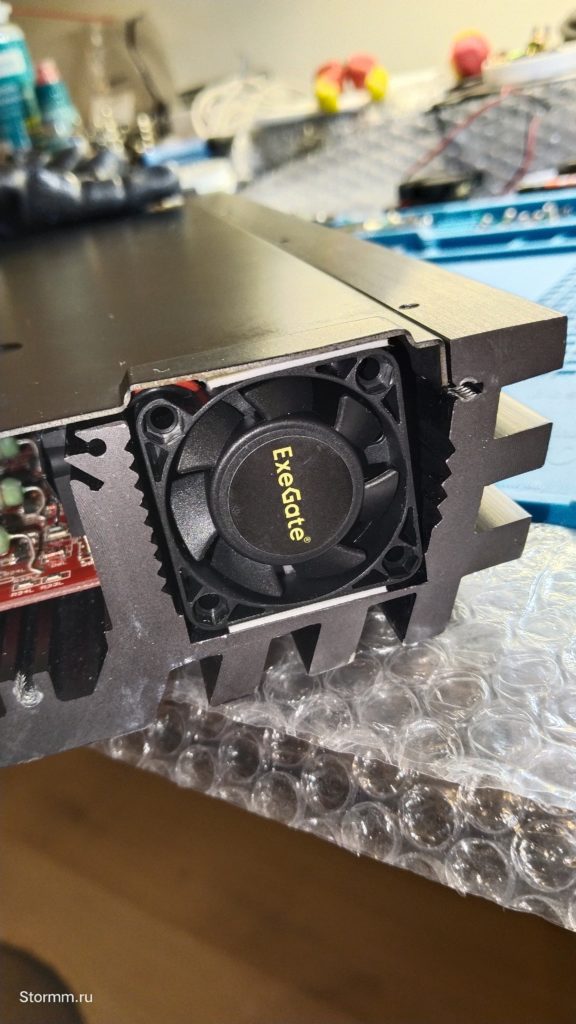

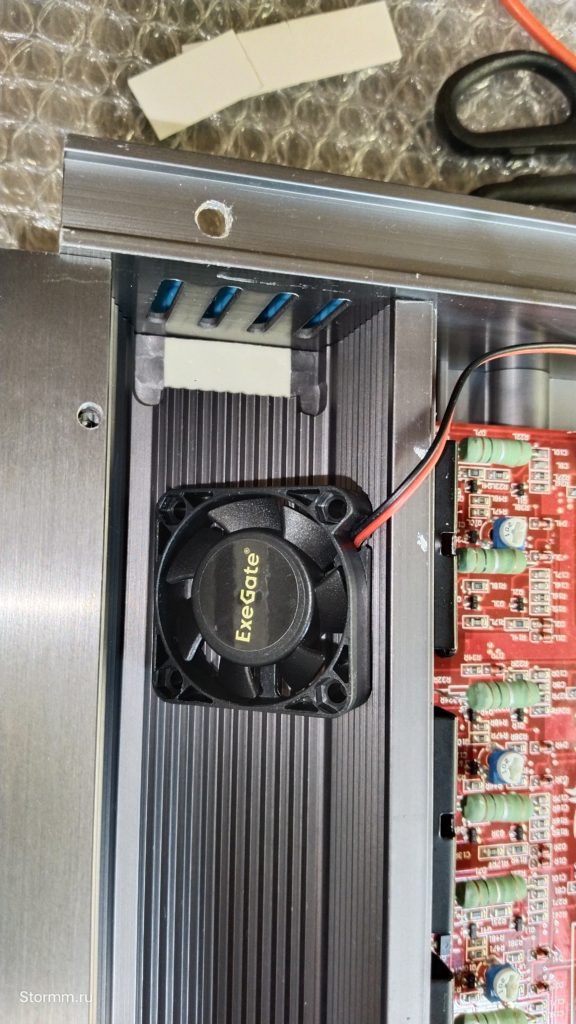

Вентиляторы нужно будет прочистить, проверить работоспособность и шум. Возможно, если они не менялись, необходимо будет обновить.
А вот и небольшие парезы в термопрокладке 🙁
Нужно будет заменить!
Вторую также на обновление.

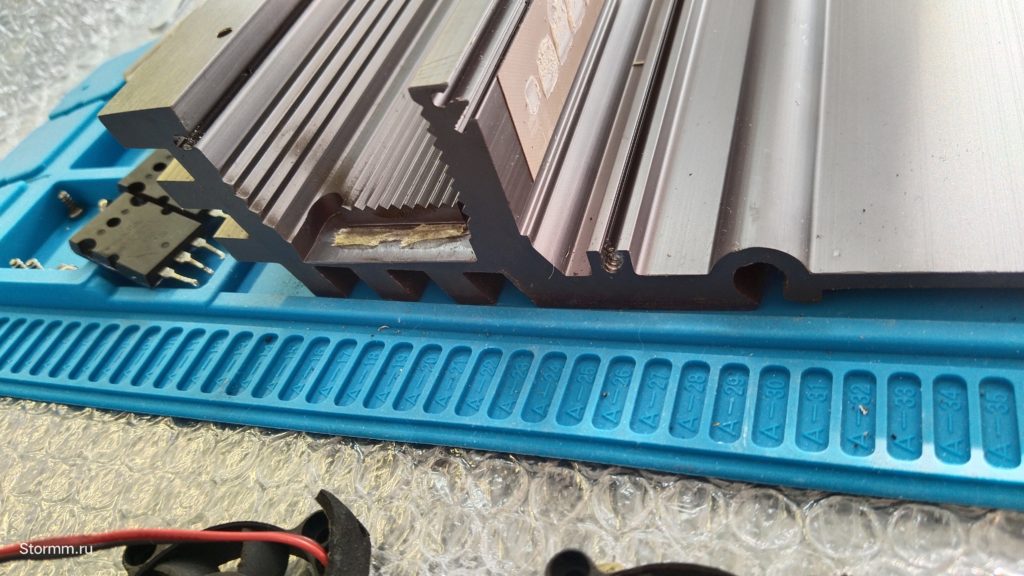

Ох, как мне нравится качество исполнения корпуса — толщина, добротность! Вот делали ведь раньше. Похожее исполнение у усилителей марки E.O.S.
А вес то, вес! В руке чувствуется настоящая масса. Ну всё, на промывку и продувку ->

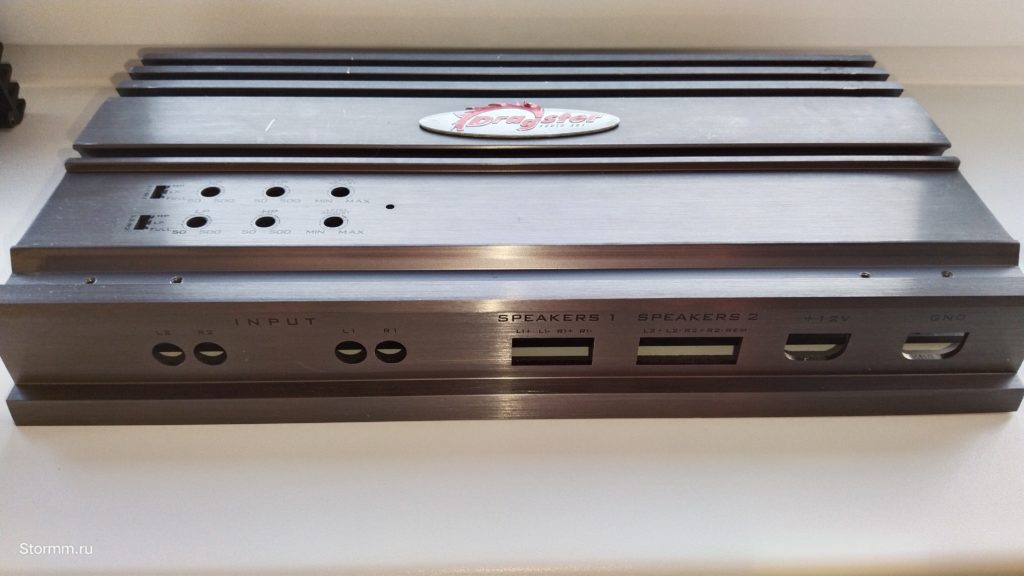

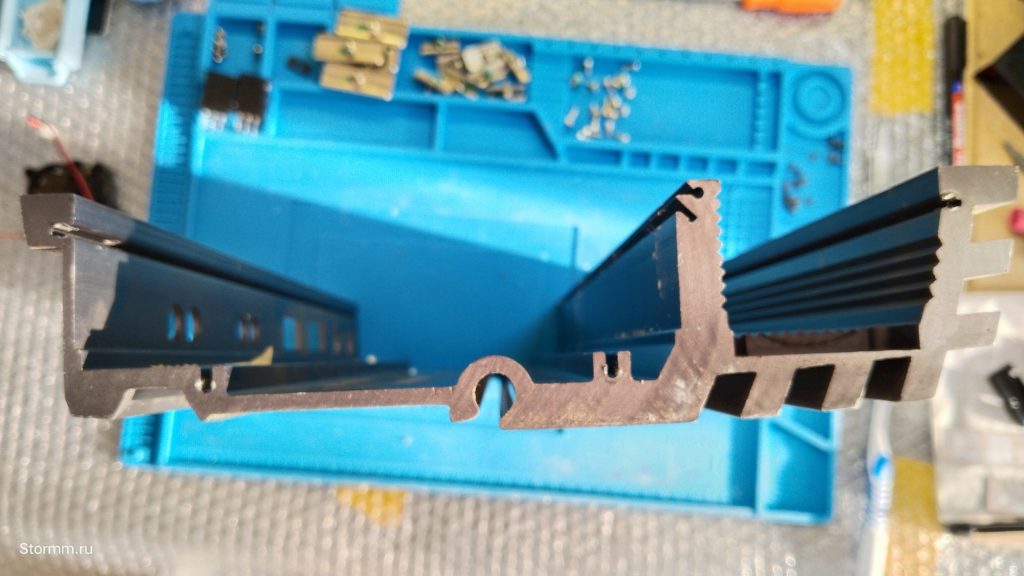

Ну вот и отмытый и оттертый корпус — практически «как новый»)
Красота платы в исполнении итальянских инженеров…. Немного неровно расположены пленочные конденсаторы, но да не страшно, функцию свою выполняют. Кстати, обратите внимание, интересные входные контакты. А «плюсовой» и «минусовые» контакты, так вообще сдвоены!
Нашёл схему на данный усилитель, будет очень полезно при ремонте:

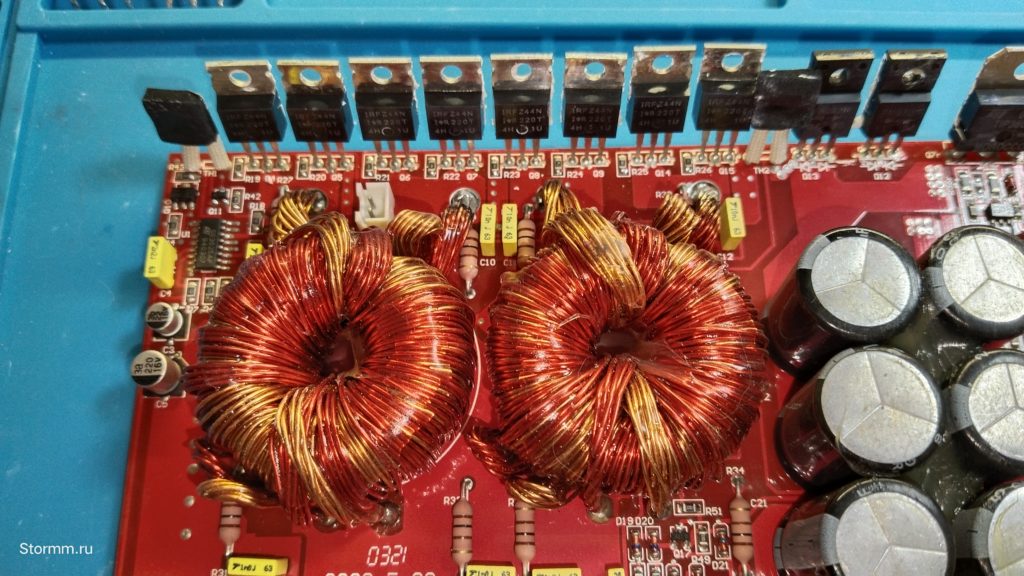

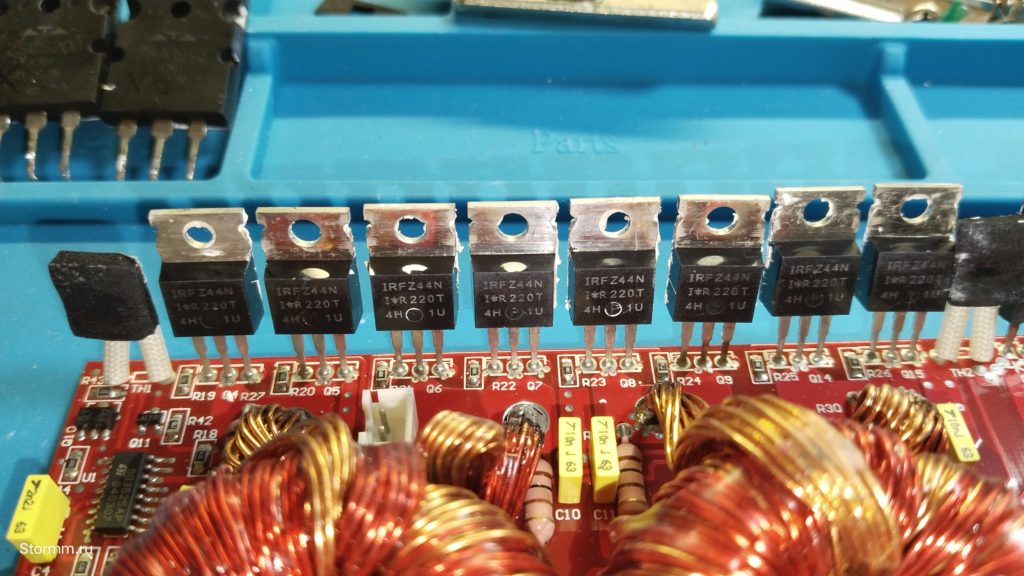

В преобразователя питания применены полевые N-канальные транзисторы — IRFZ44NPBF, Транзистор, N-канал 55В 41А [TO-220AB]. По две пары на каждый трансформатор и по два на верхний и нижний уровни.

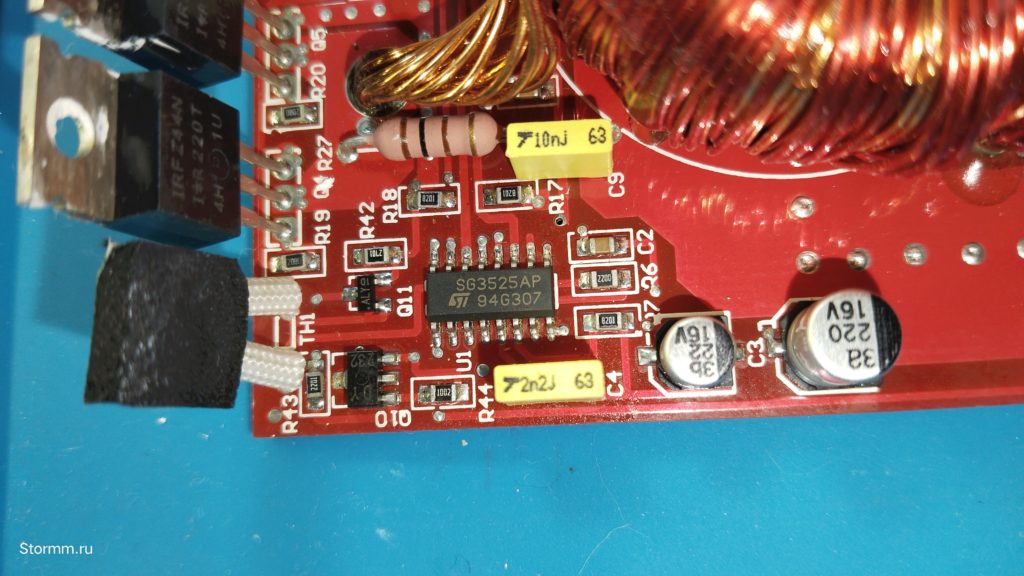

Для управления «полевиками» данная микросхема подходит лучше да и требует меньше компонентов в обвязке. Хотя SG3525AP появился раньше, возможно это и обусловлено его применением.
Кому интересно, может посмотреть даташит на него ниже:

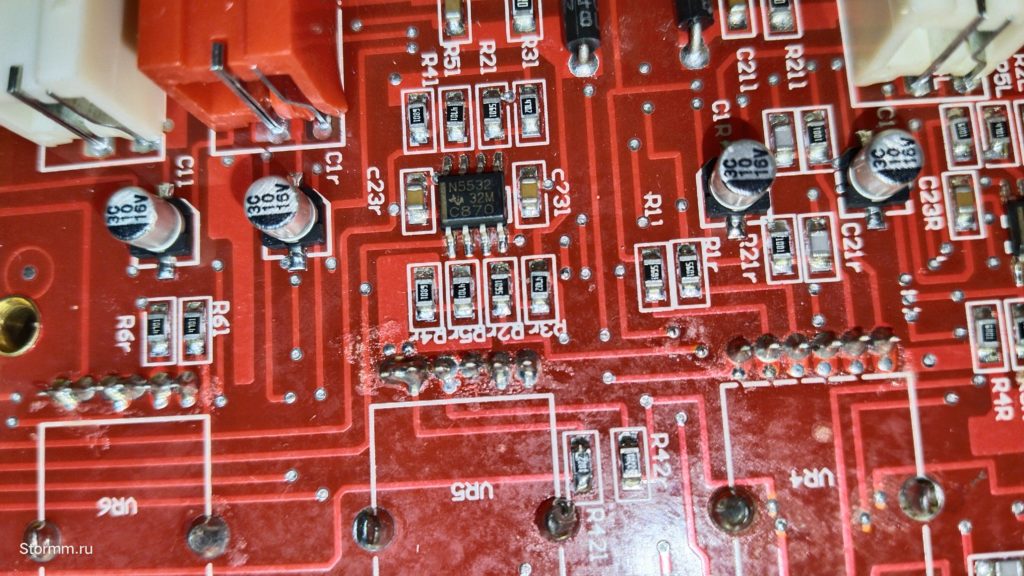

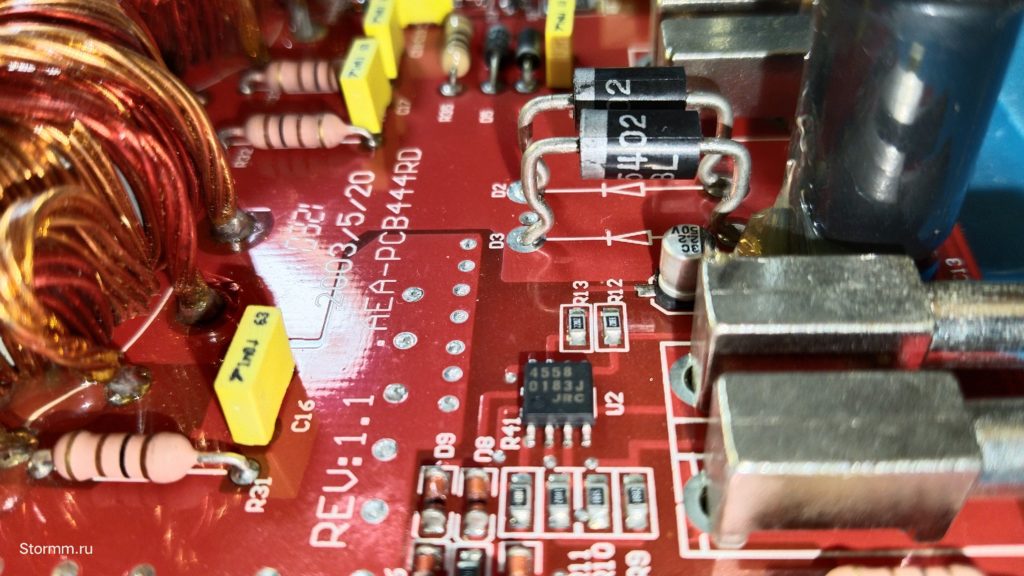

В усилителе применены ОУ NE5532P, 2-х канальный, малошумящий операционный усилитель, 10МГц — (будет цитата с сайта audio-wiki.ru, мне нравится как его тут описывают):
по праву «король» среди операционных усилителей на биполярных транзисторах, за счет невысокой скорости 9в/мкс имеет не самую высокую детальность, и за счет нее же очень приятный транзисторный звук, дает хорошее усиление и звуковую картину прямо перед лицом, каждый элемент музыки крупнее и ближе к слушателю. Все это только при условии правильной схемы питания — двух электролитов не менее 100мкф с плюса и минуса питания на землю и трех керамических конденсаторов 0.1мкф с плюса с минуса на землю и между плюсом и минусом питания. В сочетании с операционным усилителем tl072 в качестве интегратора (dc servo) дает легендарный звук классических английских студийных консолей(микшерных пультов).

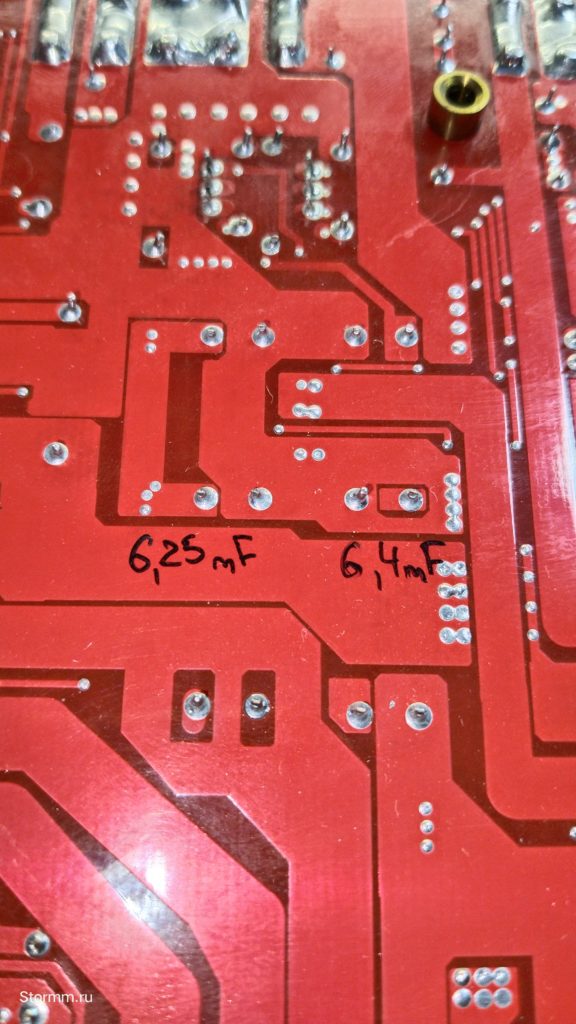

Марку данных конденсаторов я не знаю, честно) Но емкость их проверю. (измеренная емкость — 4,130 мФ — сидят параллельно — измерено с помощью Yokogawa TY720)

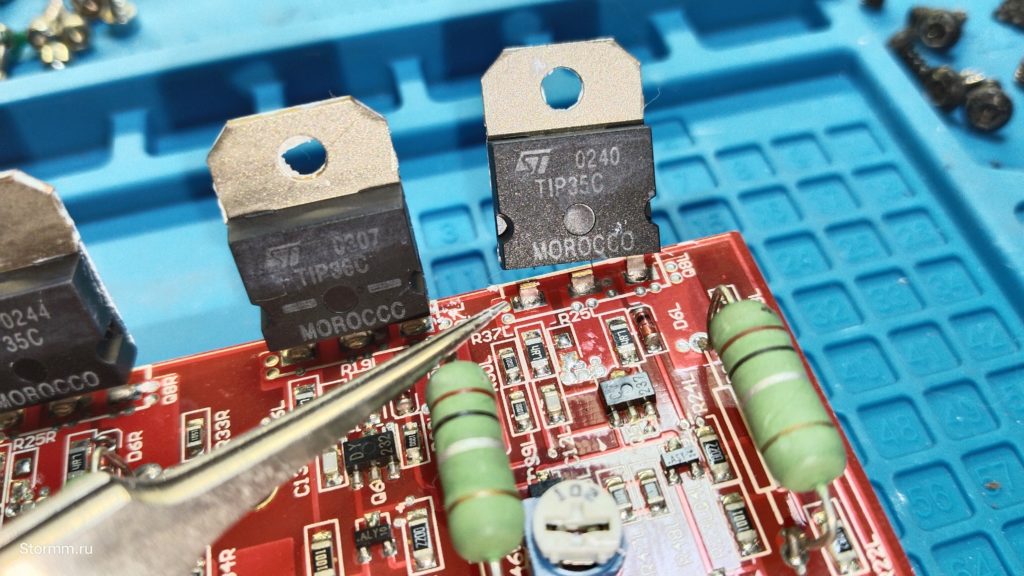

Неплохие аудио транзисторы от фирмы ST в комплиментарной паре — TIP35C, Транзистор NPN 100В 25А [TO-247] и TIP36C, Биполярный транзистор, PNP, 100 В, 25 А, 125W, [TO-247].
В каждый канал по отдельному трансформатору — это хорошо!)
И даже нормальные входные разъемы RCA стоят!

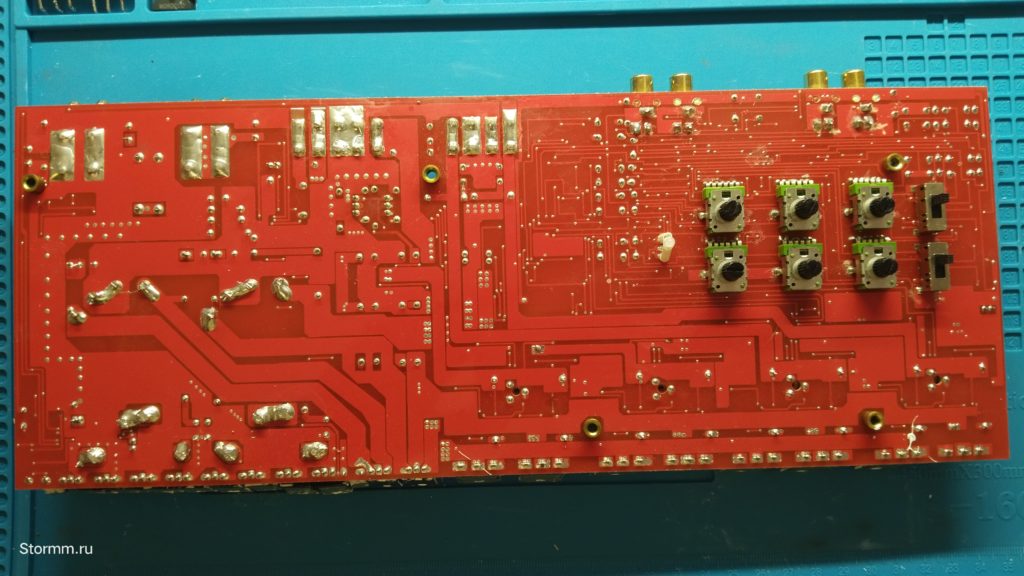

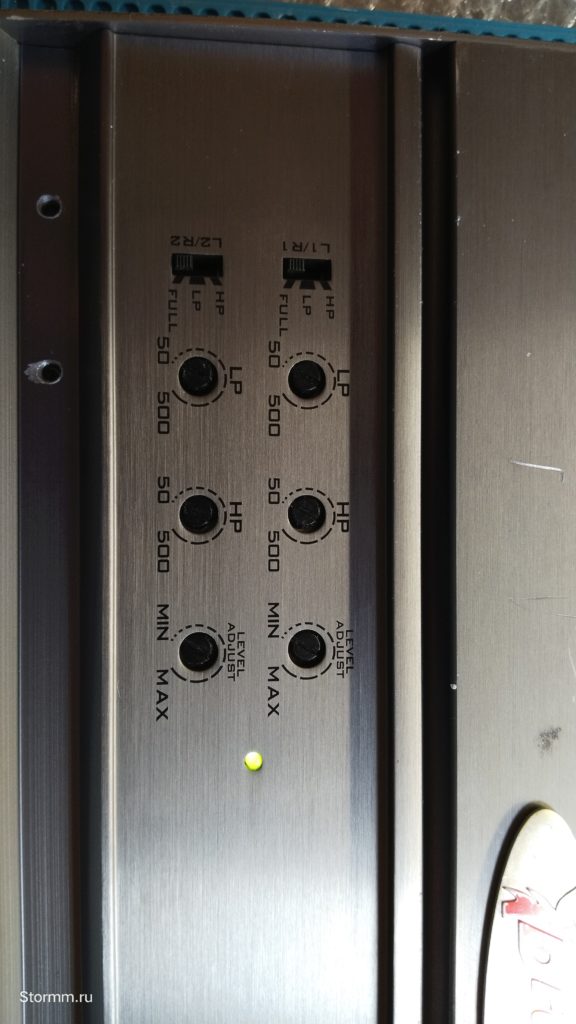

Нууу…тут всё четко. Вынесли переменные резисторы регулировок на обратную сторону — тоже интересный подход)

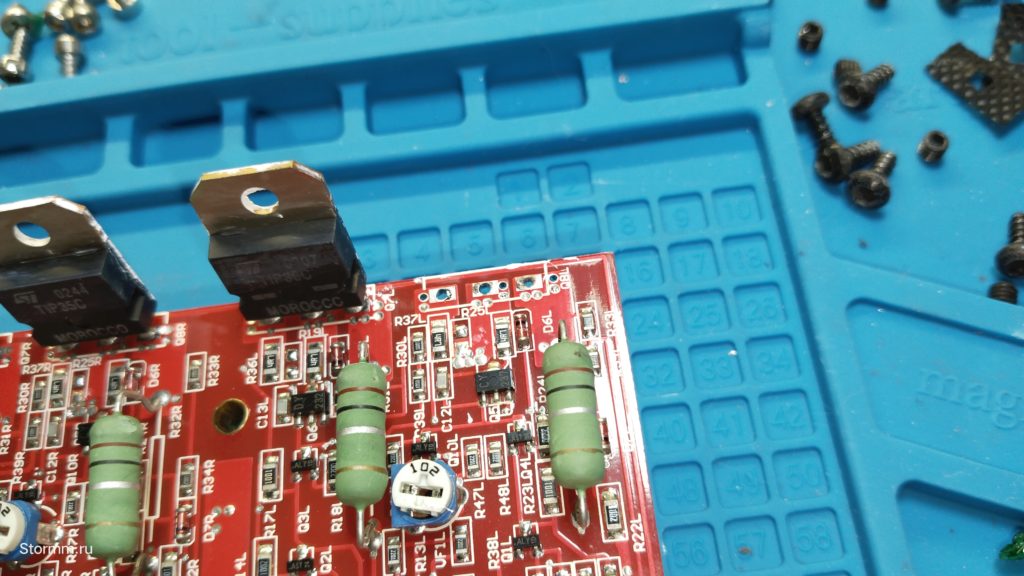

Ну а вот где и пропал контакт — отвалились ножки транзистора как раз нашего нерабочего первого канала. Будем выпаивать остатки.
Осталось дождаться и впаять новый транзистор, конечно желательно их поменять в паре, проверим новый на коэффициент усиления и сравним со старым. Ну а пока можно проверить емкость остальных конденсаторов, диоды, стабилитроны и smd — транзисторы.

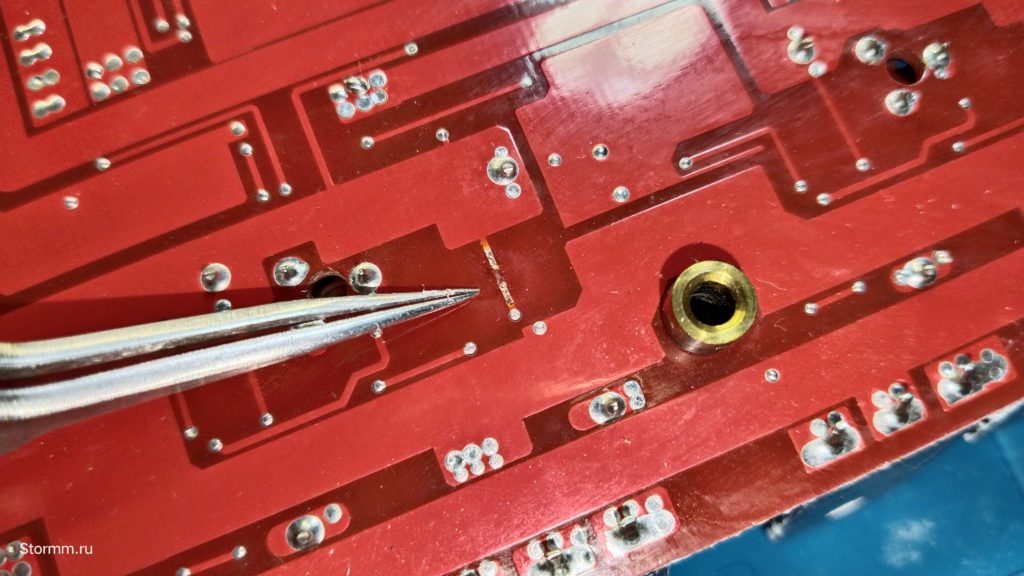

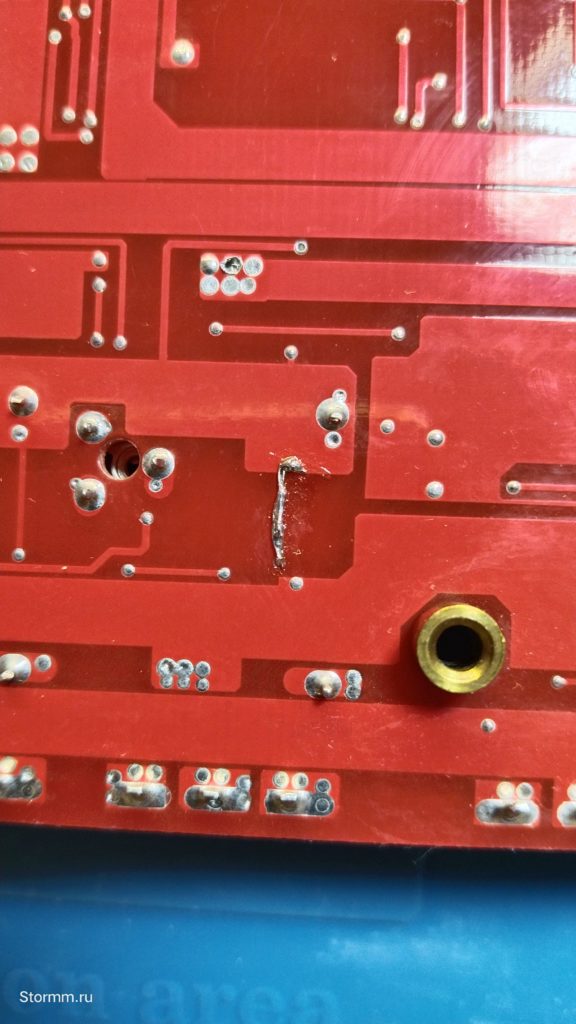

При осмотре была обнаружена немного подгоревшая дорожка, которая совсем оборвалась после чистки. Восстанавливаем….
Необходимо будет проверить элементы, которая она соединяла, может быть один из них вышел из строя и послужил причиной КЗ.

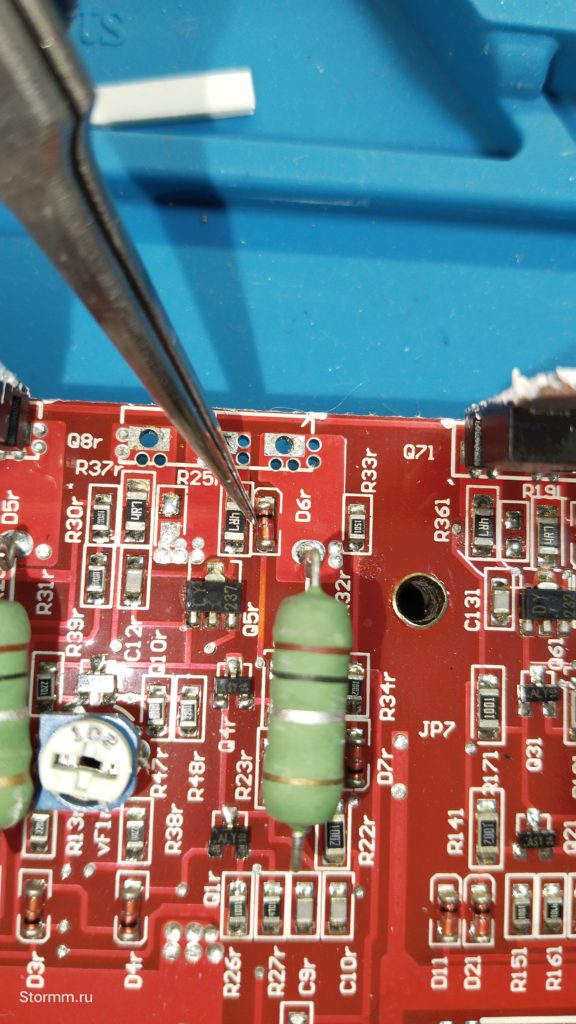

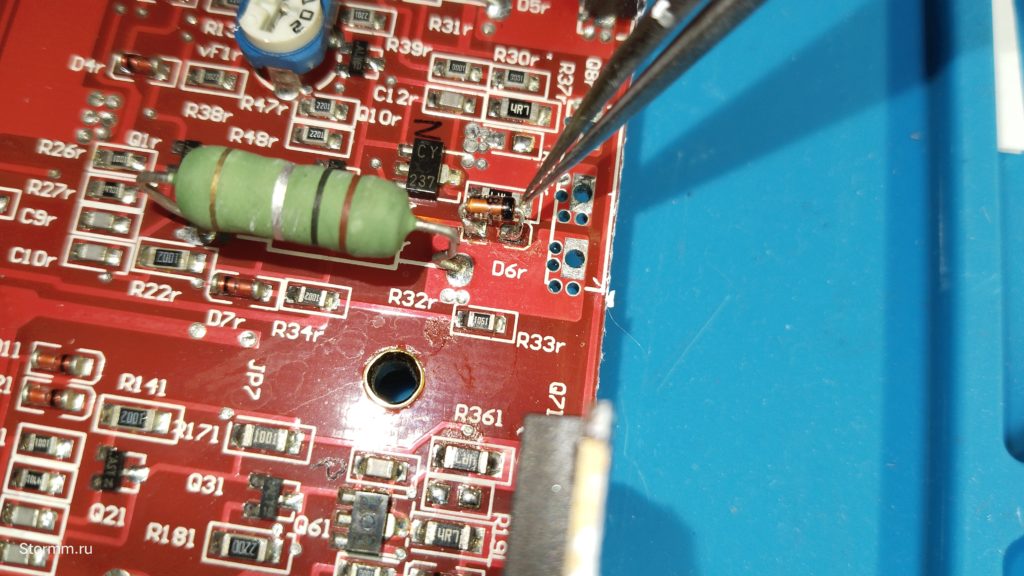

И точно! В КЗ ушел диод 1N4148 по схеме — D6r.
После восстановления перемычки, цепь коллектор — эмиттер транзистора Q8r начала показывать совсем малое сопротивление, практически КЗ. Будем выпаивать и ставить новый!
В наличии нашелся только в таком корпусе, но это не проблема, будет работать также. Пайка тоже без трудностей)
01.03.2024 (Update)

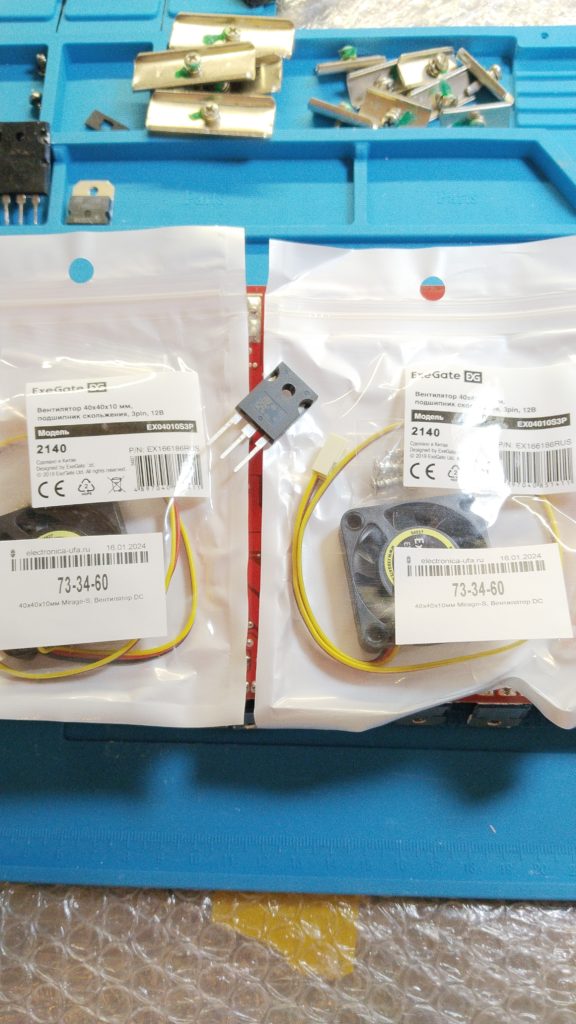

Новые транзисторы пришли, можно впаивать и проверять.
Взял и себе на будущее пару TIP36C и TIP35C. И как оказалось далее, не прогадал, TIP36C пригодился буквально сразу)

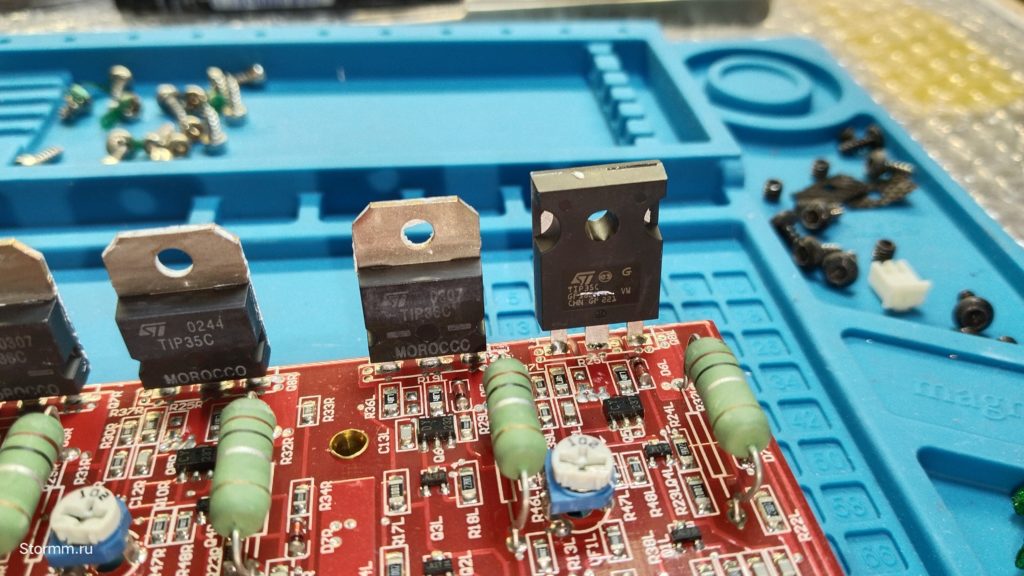

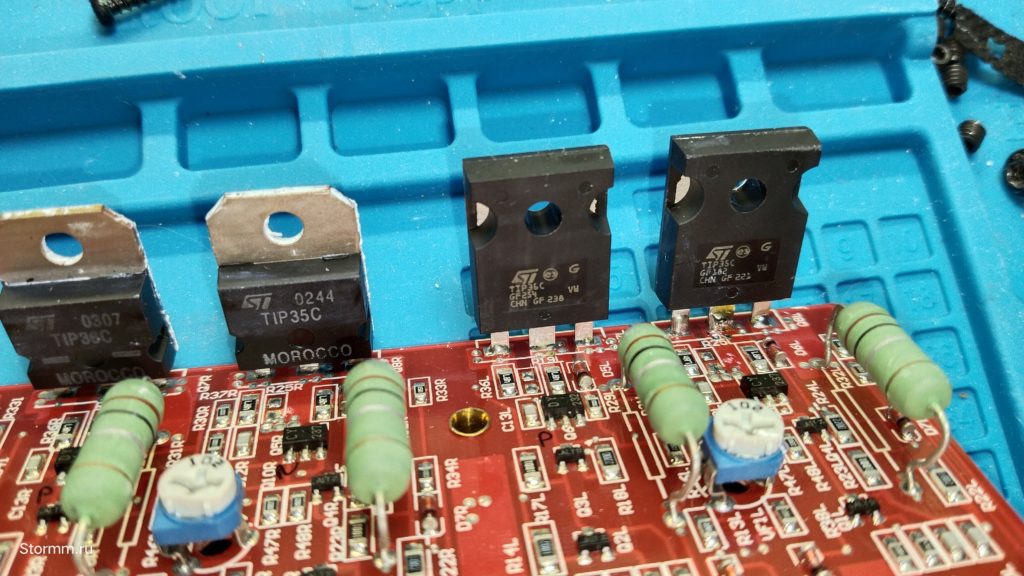

Измерив коэффициент усиления нового транзистора TIP35C и старого TIP36С — было существенное различие. Решил лучше поменять сразу оба — всё таки в одном канале и пусть работают без перекоса в плече:

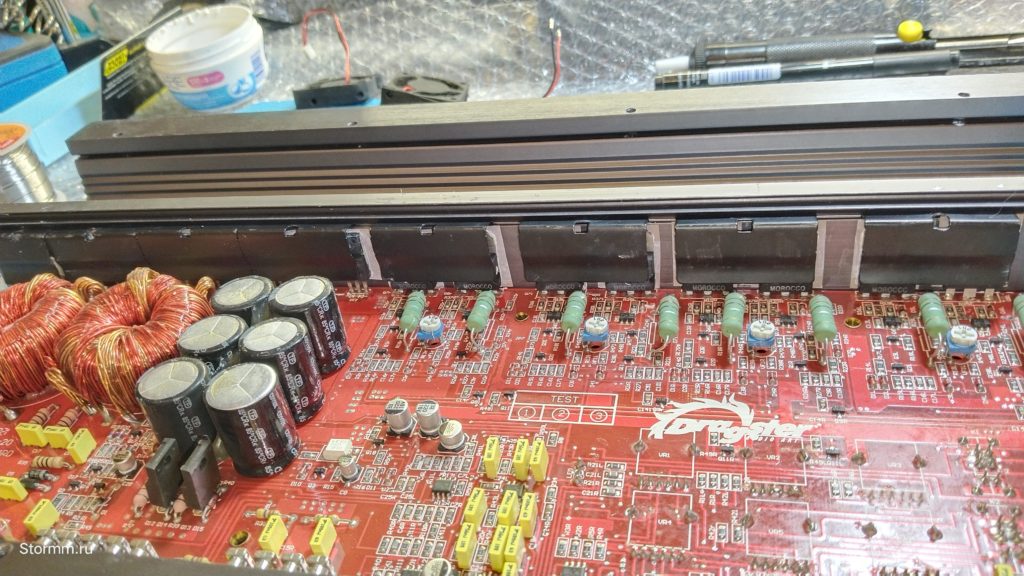

Теперь нужно будет нанести термопасту и обновить термопрокладки. Помните, были порезы?) Сейчас устраним и нанесем термопасту тонким слоем.
Термопрокладки разрежем по отдельности для каждой — так устраним участки с порезами.

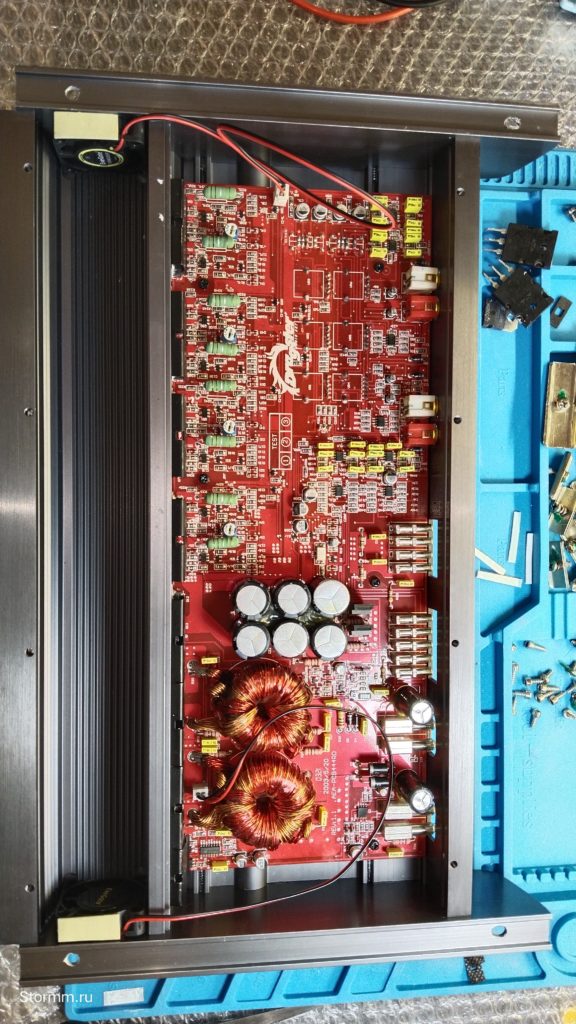

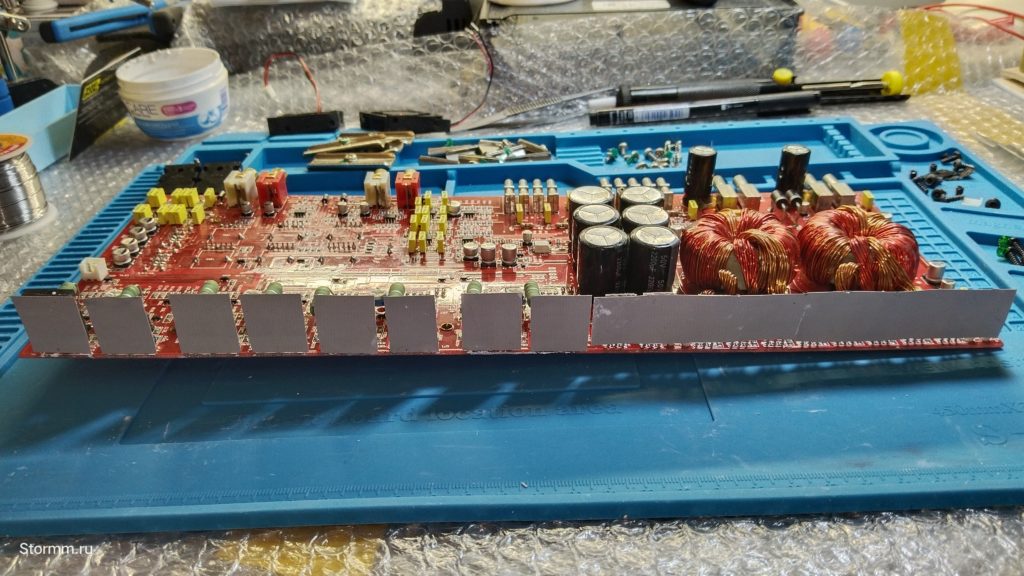

Собираем, проверяем и еще раз включаем (до сборки я конечно же включал и проверял работоспособность каналов на малой мощности, дабы избежать перегрева).
Ну вот и всё, все каналы пробежал, нагрузил динамиком как поканально так и мостовым подключением — всё работает.
Всем мира и добра!
