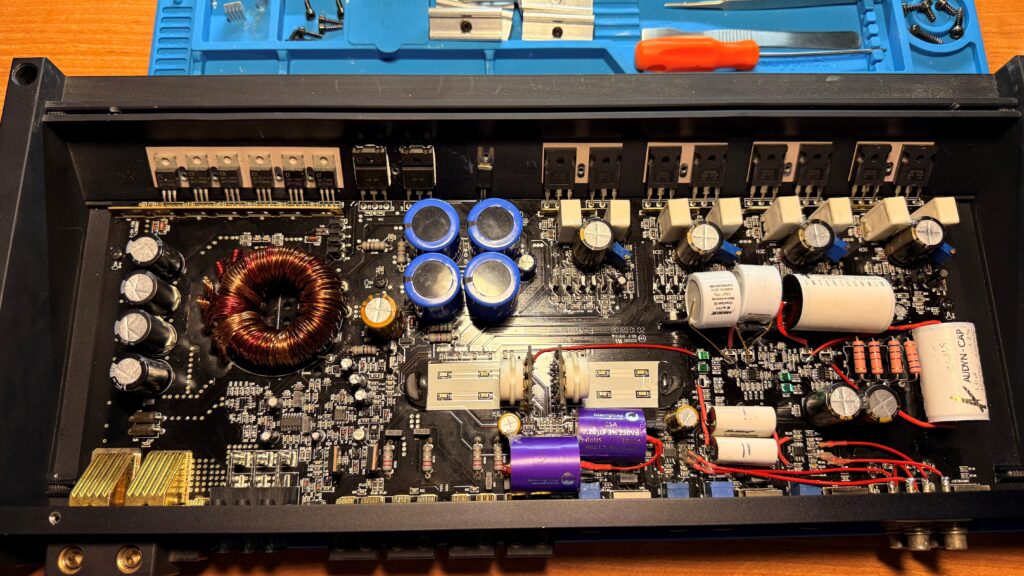

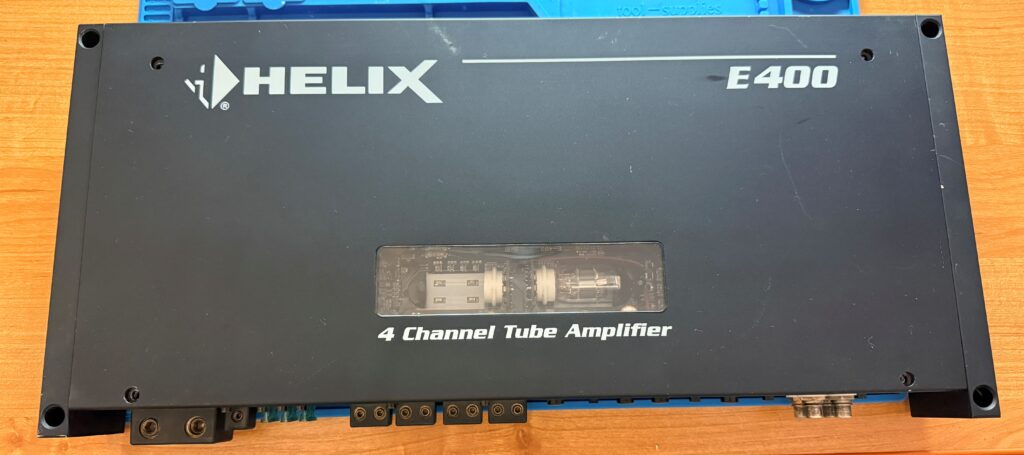

#22. Автомобильный усилитель Helix E400 ("перетвик").

На «перетвик» попал автомобильный ламповый (лампы в предварительном каскаде) усилитель знаменитой фирмы HELIX модель E400. Ниже будут описаны текущие проблемы, а пока немного общих фото, характеристики и обзор усилителя (читайте, будет интересно и весело!):

Официальный мануал:

BA_E400 Скачать

Helix E400 Esprit: Обзор на основе официального мануала

Helix E400 Esprit — это четырёхканальный гибридный усилитель класса AB, в котором входной каскад построен на лампе ECC83 (12AX7) для придания звуку тёплой и детализированной музыкальной окраски, а выходные каскады — на MOSFET-транзисторах для обеспечения высокой мощности и надёжности.

Ключевые технические параметры (согласно мануалу):

Лампа предусилителя: ECC83 (12AX7)
Выходная мощность (RMS/Music):
- 4 Ом: 4 x 110 Вт / 4 x 190 Вт
- 2 Ом: 4 x 160 Вт / 4 x 270 Вт
- Мостовое включение (4 Ом): 2 x 320 Вт / 2 x 540 Вт
Частотный диапазон: 20 Гц — 20 кГц
Коэффициент нелинейных искажений (THD): < 0,05%
Соотношение сигнал/шум: > 90 дБ
Демпфинг-фактор: > 150
Входная чувствительность: регулируемая от 400 мВ до 6 В
Входное сопротивление: 50 кОм
Предохранители: 3 x 25 А
Габариты (В x Ш x Г): 58 x 470 x 220 мм
Вес: 5,2 кг

Особенности и органы управления:

Гибкая настройка звука:

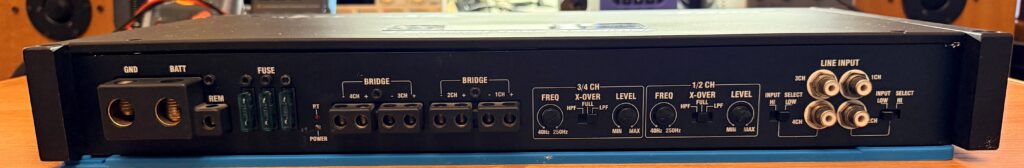

- Регулируемые кроссоверы: Для каналов 1+2 и 3+4 есть отдельные переключатели (HPF / FULL / LPF) и регуляторы частоты среза (40-250 Гц). Это позволяет гибко настраивать АЧХ для компонентных акустических систем и сабвуфера.
- Регуляторы уровня (Level): Не являются регуляторами громкости! Предназначены для точного согласования выходного напряжения магнитолы с входной чувствительностью усилителя.

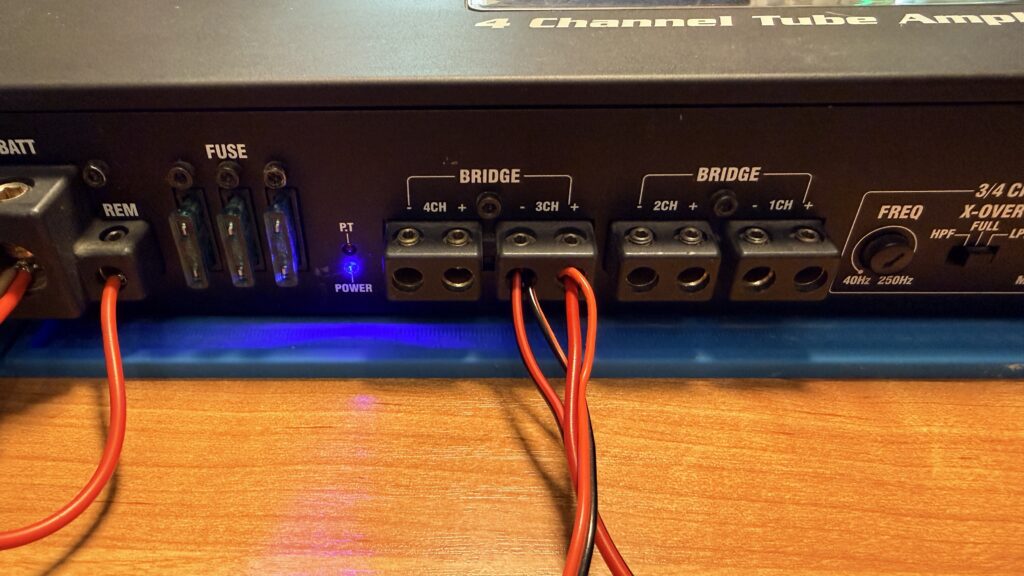

Универсальность подключения:
- Выбор типа входа (Input Select): Переключатели между LOW (для линейного сигнала с RCA-выходов магнитолы) и HIGH (для высокоуровневого сигнала напрямую с акустических выходов штатной магнитолы). Это решает проблему отсутствия «тюльпанов» в штатной головном устройстве.

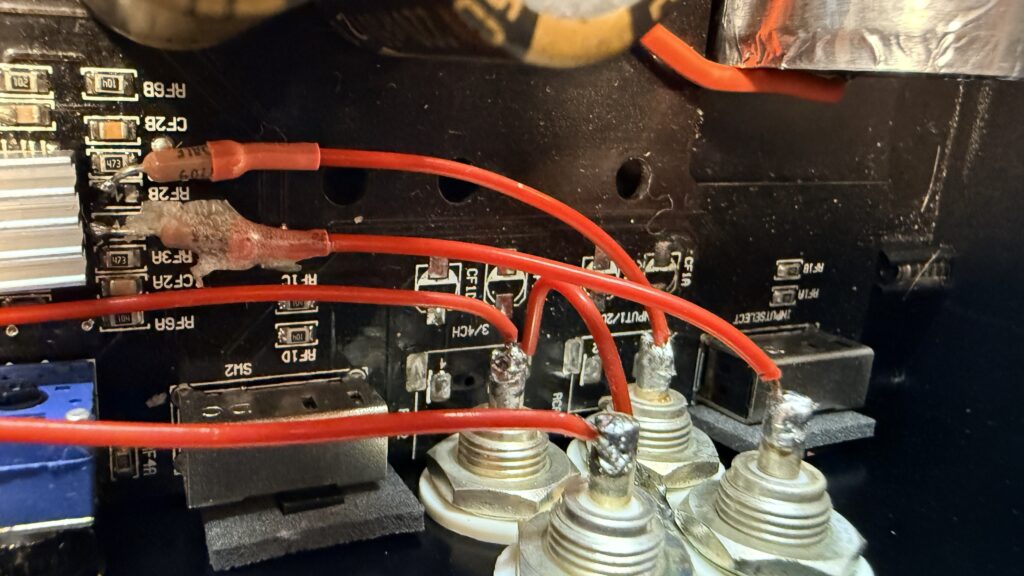

- Позолоченные RCA-входы: Обеспечивают качественное соединение (в данном усилителе они заменены на серебряные).
Требования к установке и безопасности:
- Питание: Рекомендуемое сечение кабеля +12V — не менее 25 мм². Обязательна установка главной предохранительной колодки возле аккумулятора (не дальше 30 см).
- Заземление (Масса): Подключать к чистой, неокрашенной металлической точке кузова.
- Охлаждение: Запрещён монтаж в закрытых пространствах без вентиляции. Необходим зазор для отвода тепла, выделяемого лампой и выходными каскадами.
- Нагрузка: Минимальное сопротивление нагрузки — 2 Ома на канал. При подключении нагрузки ниже 2 Ом усилитель уйдёт в защиту от перегрева.

Для кого этот усилитель?

Helix E400 — это решение для искушенных меломанов, которые:

Хотят получить премиальный, «тёплый» и аналоговый звук в автомобиле благодаря лампе ECC83.
Ценят немецкое качество сборки и инженерной мысли от Audiotec Fischer.
Нуждаются в мощном (до 270 Вт на канал) и универсальном 4-канальном усилителе для построения сложной системы (например, фронтальная акустика + сабвуфер в мосту).
Имеют штатную магнитолу без линейных выходов (благодаря высокоуровневому входу).

Итог:

Helix E400 Esprit — это эталонный гибридный усилитель, где лампа ECC83 является не маркетинговой уловкой, а ключевым элементом, формирующим уникальное звучание. Его технические характеристики, качество изготовления и гибкость настроек полностью соответствуют высокому классу продукта и объясняют его культовый статус в мире автозвука.

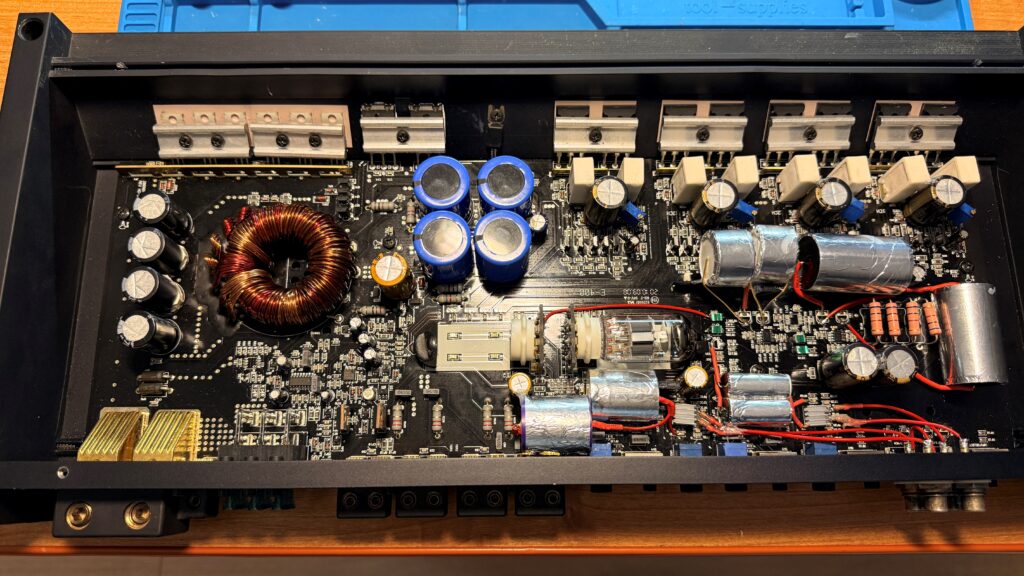

А теперь о проблемах:

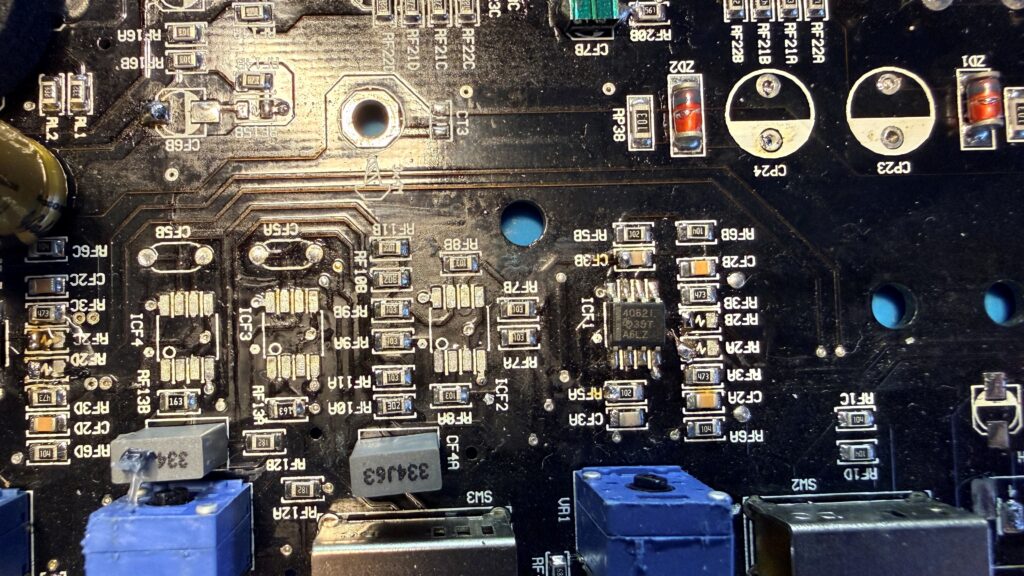

1. Нагрев ОУ:

Как ни странно, но усилитель звучит очень чисто и собранно только в первые минуты звуковоспроизведения после включения, потом звук «мылится», а ведь он должен прогреться минут 10-15, чтобы успели прогреться лампы и он раскрылся на полную!) Никогда еще такого не видел, но тут в предварительном каскаде на ОУ, предыдущим «твикальщиком», установлены радиаторы!) Подумал ну ладно, может немного греются, но при работе к радиаторам невозможно коснуться пальцем!!) А установлены тут ОУ THS4062 — здесь есть большие вопросы и нюансы, опишу подробнее далее, потому что операционник своеобразный.

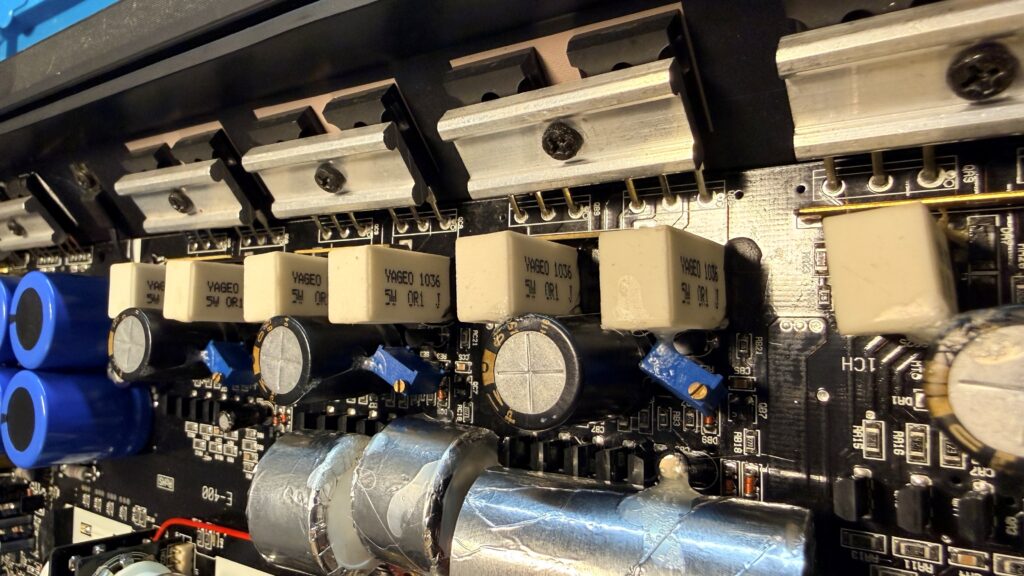

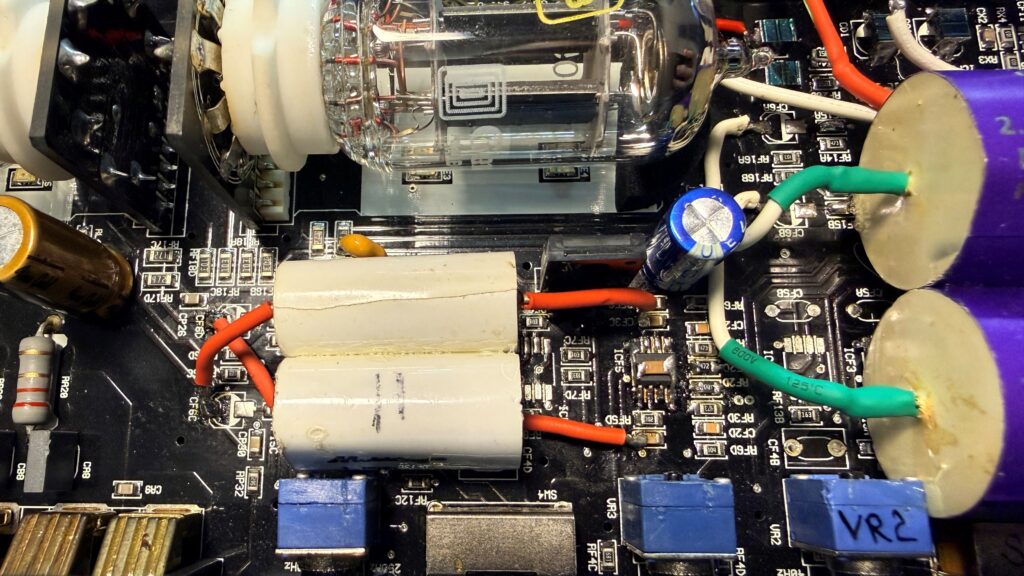

2. Фольга на пленочных конденсаторах (скорее вопрос Зачем):

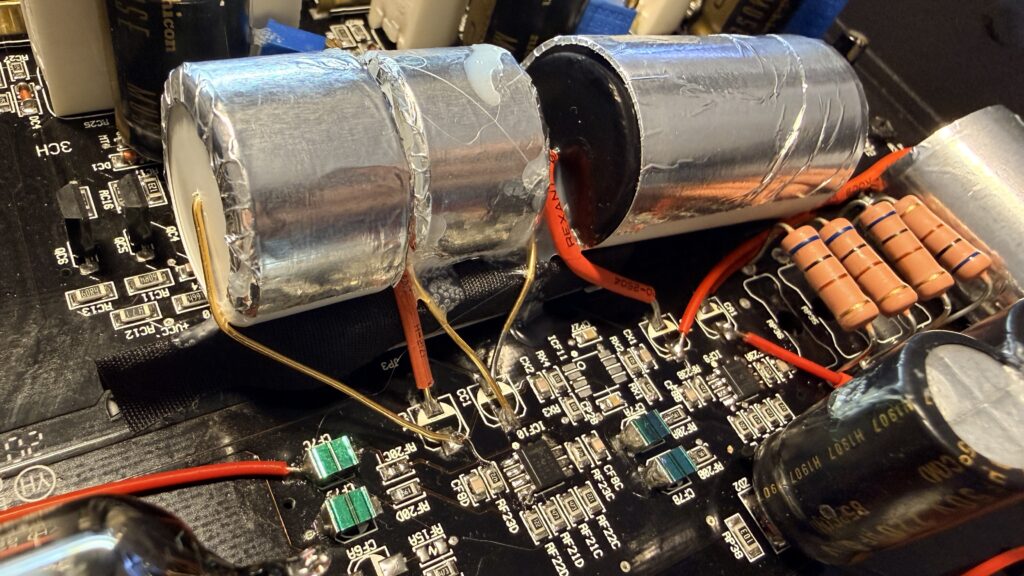

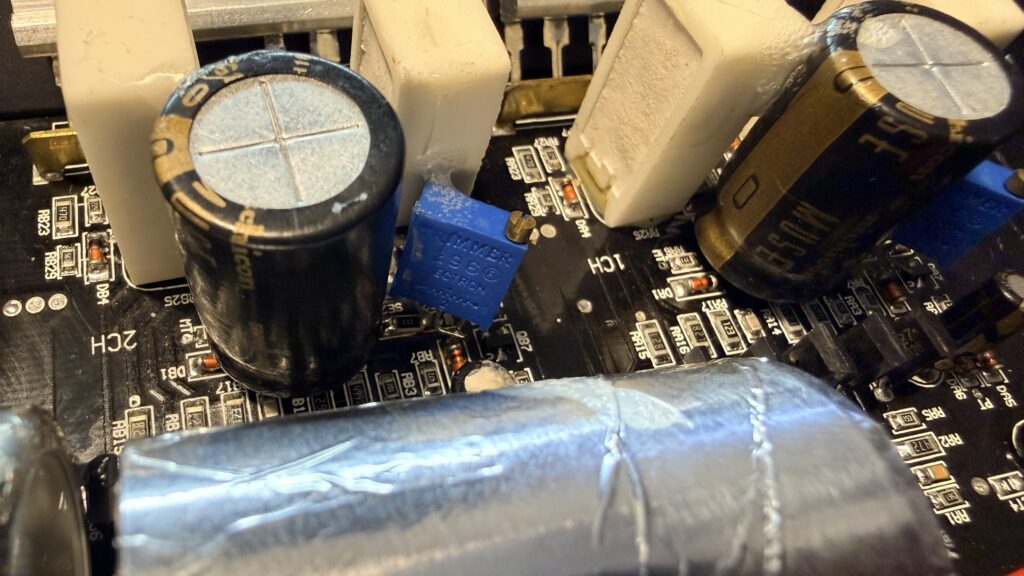

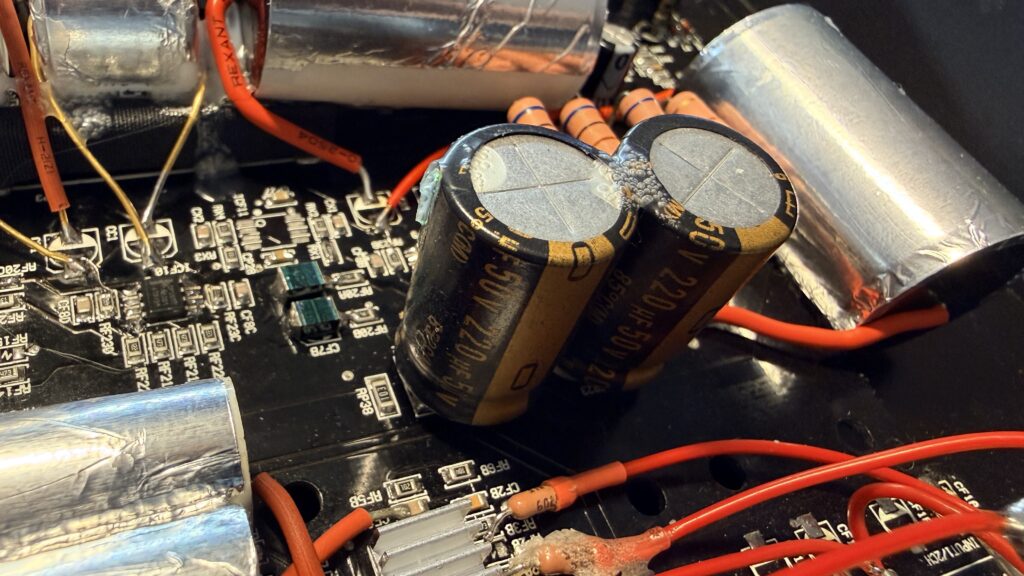

Смотрим дальше — все новые пленочные ново-установленные конденсаторы обернуты алюминиевой фольгой. Зачем?!) — напрашивается вопрос). А затем (как сказал тот самый «твикальщик») — защитить тракт от….электромагнитных помех)))) Напомню, что конденсаторы просто обернуты фольгой, даже без никакого электрического присоединения к заземлению. А теперь небольшой экскурс по этому вопросу:

Как работает экранировка?

Экранирование от электромагнитных помех (EMI) работает по двум принципам:

Отражение: Электромагнитная волна отражается от поверхности проводника.
Поглощение: Токи, наведенные помехой в толще экрана, рассеиваются в виде тепла.

Для эффективного экранирования нужен замкнутый, заземленный проводящий объем. Представьте себе клетку Фарадея.

Что произойдет, если просто обернуть конденсатор фольгой?

Экран станет антенной: Если вы просто обернете конденсатор фольгой и никуда ее не подключите, эта фольга превратится в пассивную антенну. Она будет прекрасно наводить на себя помехи и переизлучать их прямо на тот самый конденсатор, который вы хотите защитить. Результат будет обратным — помехи усилятся.
Проблема заземления: Чтобы экран работал, его необходимо подключить к «земле» схемы (общему проводу, GND). Но здесь возникает сложность:
- Куда подключать? Если вы подключите фольгу к земле в одной точке рядом с конденсатором, это создаст некоторый защитный эффект.
- Паразитные емкости: Фольга, обернутая вокруг корпуса конденсатора, создаст паразитную емкость между собой и выводами конденсатора. Это может изменить частотные характеристики каскада, особенно в высокочастотных цепях, и внести нестабильность.
Незамкнутость экрана: Обертку из фольги сложно сделать идеально замкнутой без зазоров. На высоких частотах помехи будут проникать через любые щели.

Правильные и более эффективные способы экранирования каскада предусилителя

Если действительно есть проблема с помехами, оборачивание отдельных компонентов фольгой — это борьба со следствиями, а не с причиной. Гораздо эффективнее следующие методы:

Корпус-экран: Самый лучший способ — поместить всю плату предусилителя в заземленный металлический корпус (или корпус с токопроводящим покрытием). Это классическая «клетка Фарадея» для всей схемы.
Экранированные кабели: Если помеха приходит по входным проводам, используйте экранированный кабель. Экран кабеля должен быть заземлен только со стороны источника сигнала (в большинстве случаев), чтобы не создавать земляные петли.
Разделение аналоговой и цифровой земли: Если в усилителе есть цифровая часть, правильное разведение «земель» и их соединение в одной точке — ключ к успеху.
Конструкция печатной платы:
- Заземленный полигон: Разместите сплошной заземленный слой меди на одной из сторон платы (или во внутреннем слое, если плата многослойная). Это служит отличным экраном.
- Компактность: Располагайте компоненты предусилителя как можно компактнее, чтобы минимизировать длину проводников, которые могут работать как антенны.
- Экранирование отдельных каскадов: Для особо чувствительных узлов можно использовать напайные металлические экраны.

Оборачивание конденсатора фольгой:

Теоретически может сработать, если вы аккуратно и надежно заземлите фольгу в правильной точке, и при этом паразитные емкости не нарушат работу схемы.
На практике это «костыль», признак неправильного проектирования или отчаяния.
Риски: Можно получить обратный эффект (усиление помех), внести нестабильность и испортить параметры схемы.

Итог: Не оборачивайте конденсаторы фольгой!)

Дальше были проведены замеры усилителя, чтобы увидеть полную картину:

3. Замеры:

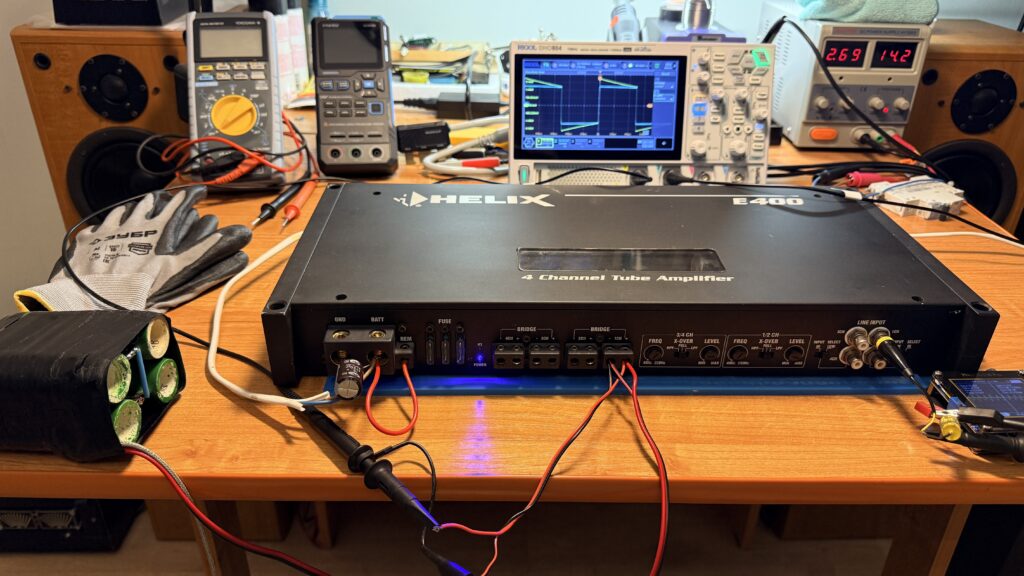

Для полной картины были проведены замеры усилителя (RMAA и «меандр»). Замеры проводились попарно — 1 и 2 каналы, 3 и 4 каналы, в нагрузке на динамики с поочередным изменением регулятора Gain — «9 часов», «12 часов», «15 часов»:

Gain_9_Stereo_1-2_канал_В_стоке Скачать

Gain_9_Stereo_3-4_канал_В_стоке Скачать

Gain_12_Stereo_1-2_канал_В_стоке Скачать

Gain_12_Stereo_3-4_канал_В_стоке Скачать

Gain_15_Stereo_1-2_канал_В_стоке Скачать

Gain_15_Stereo_3-4_канал_В_стоке Скачать

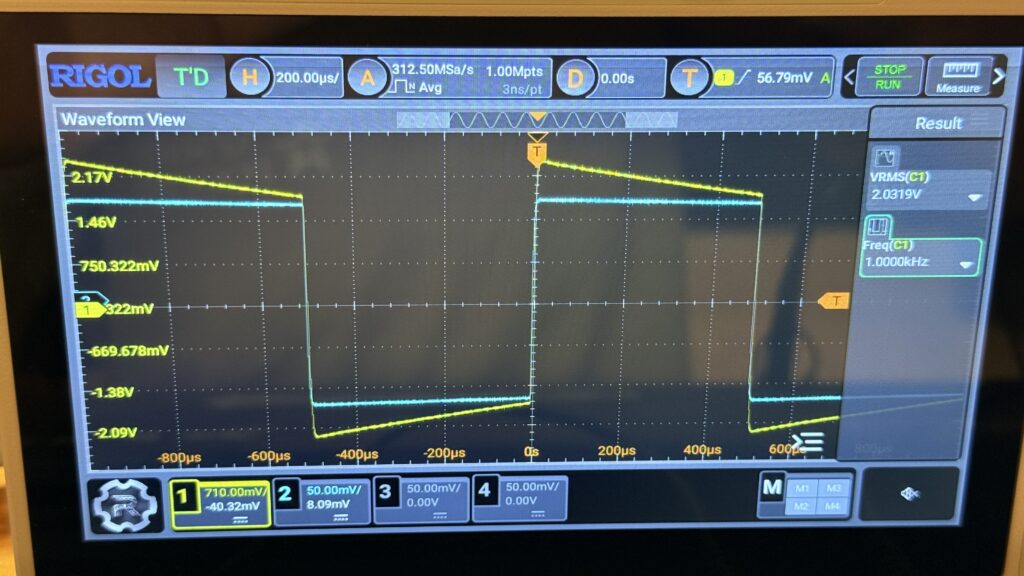

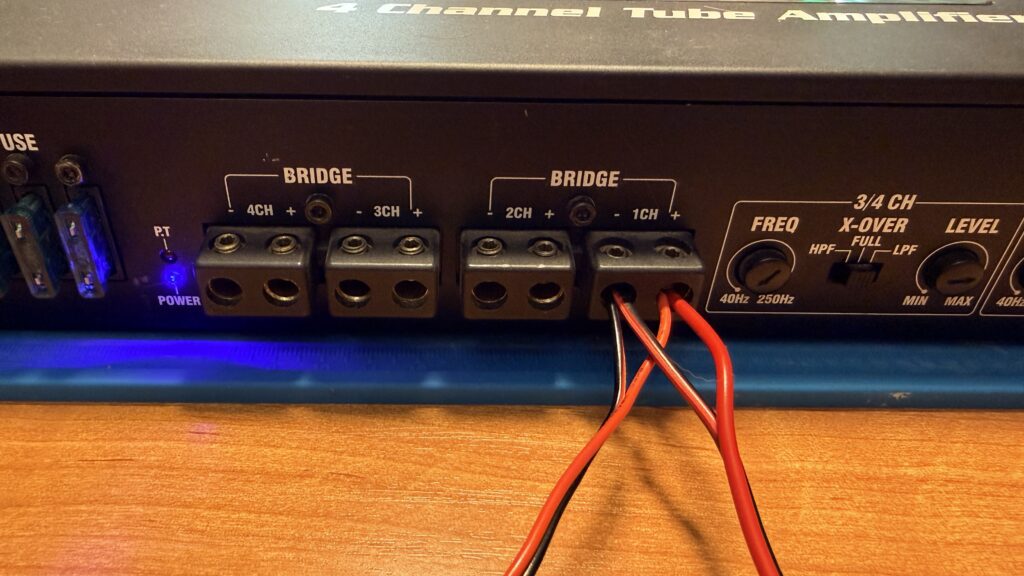

Измерение «меандром» поканально на резистивную нагрузку, сигнал с генератора частотой 1 кГц:

Видим по фото осциллограмм — ослабление усиления в районе низких частот.

Начнем «перетвик»:

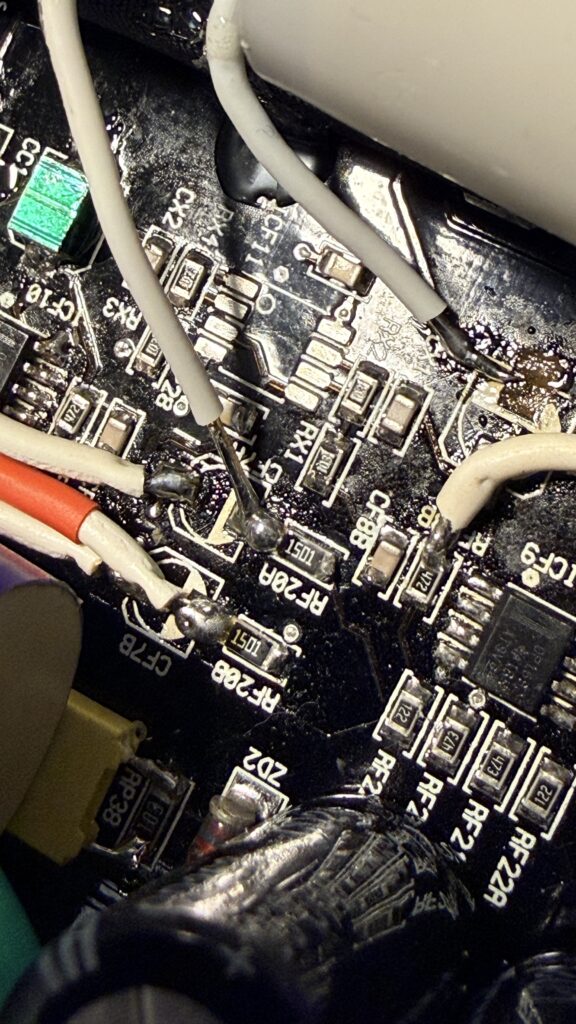

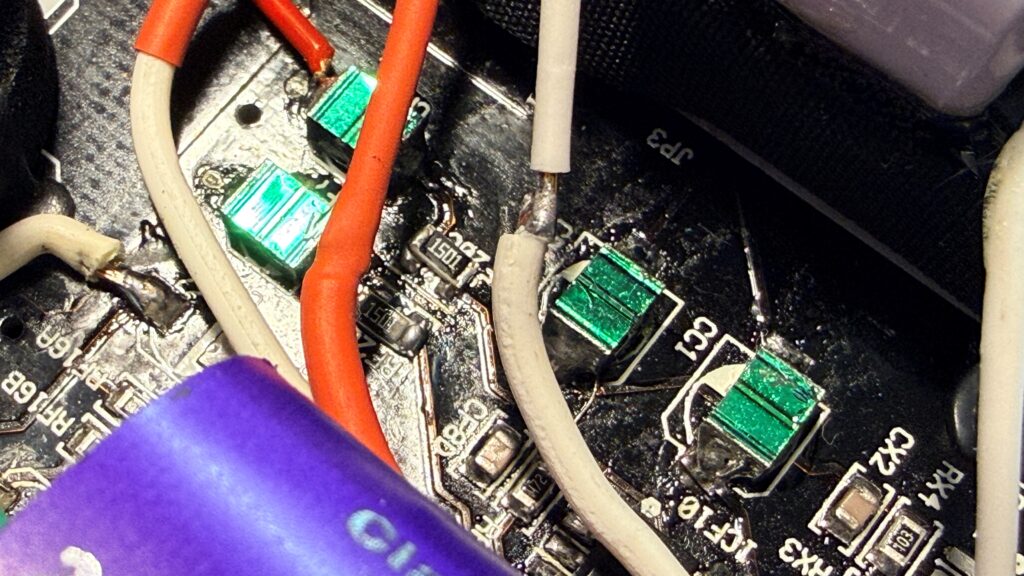

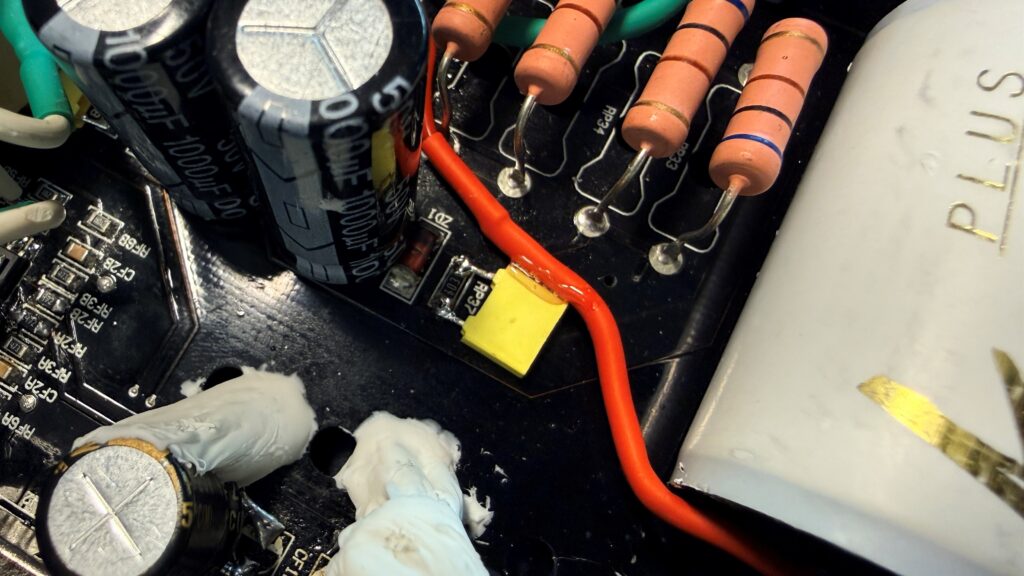

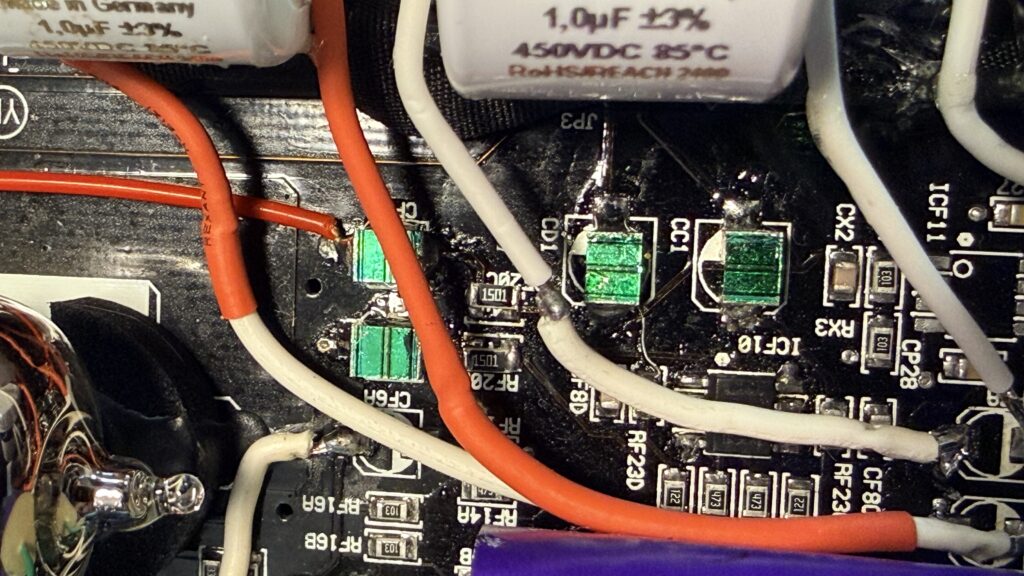

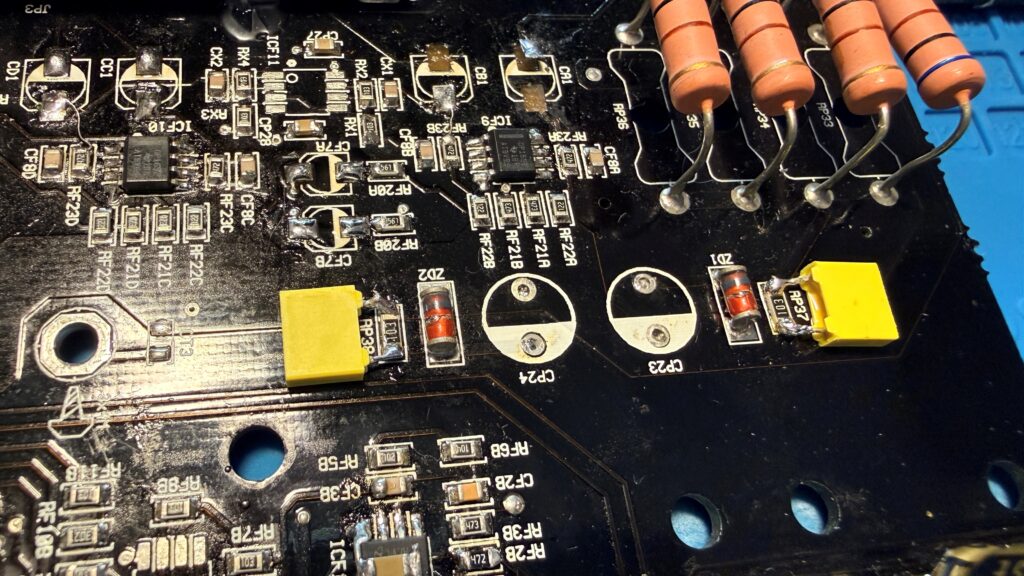

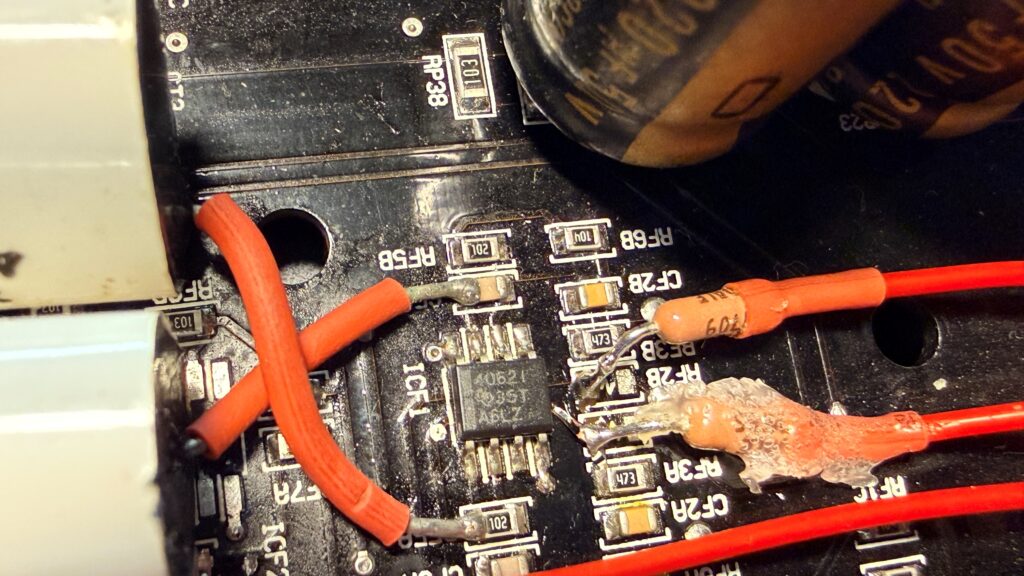

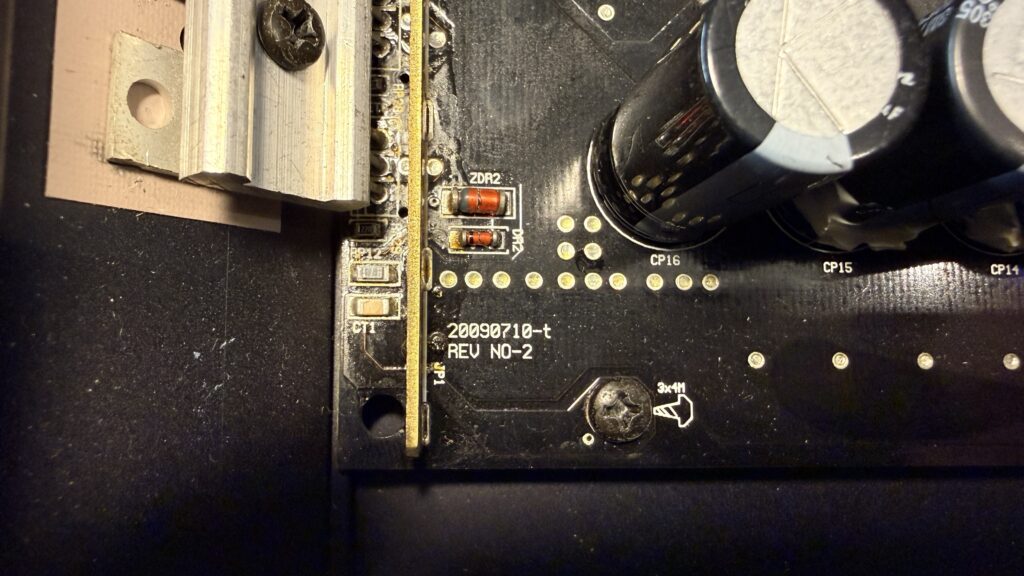

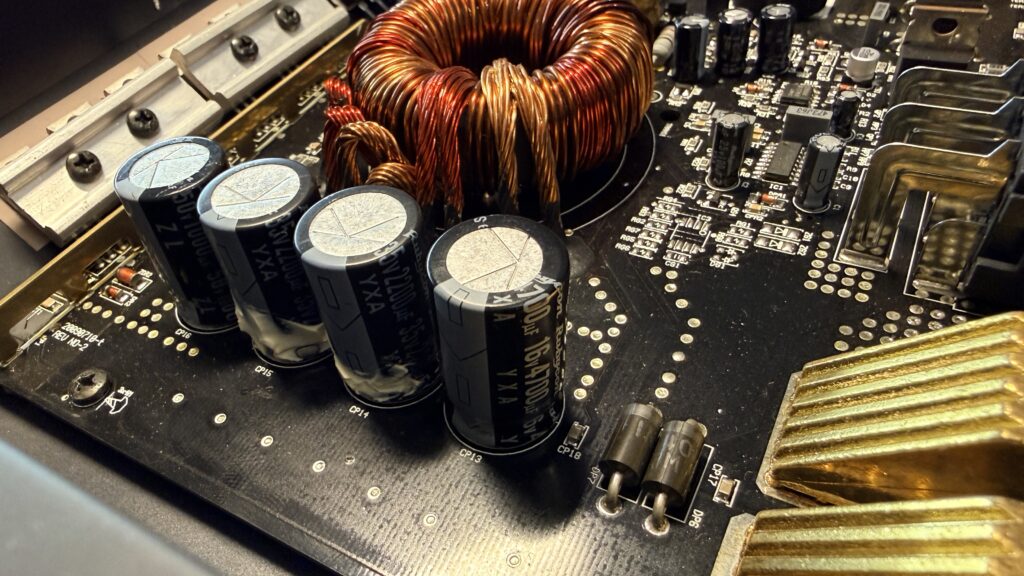

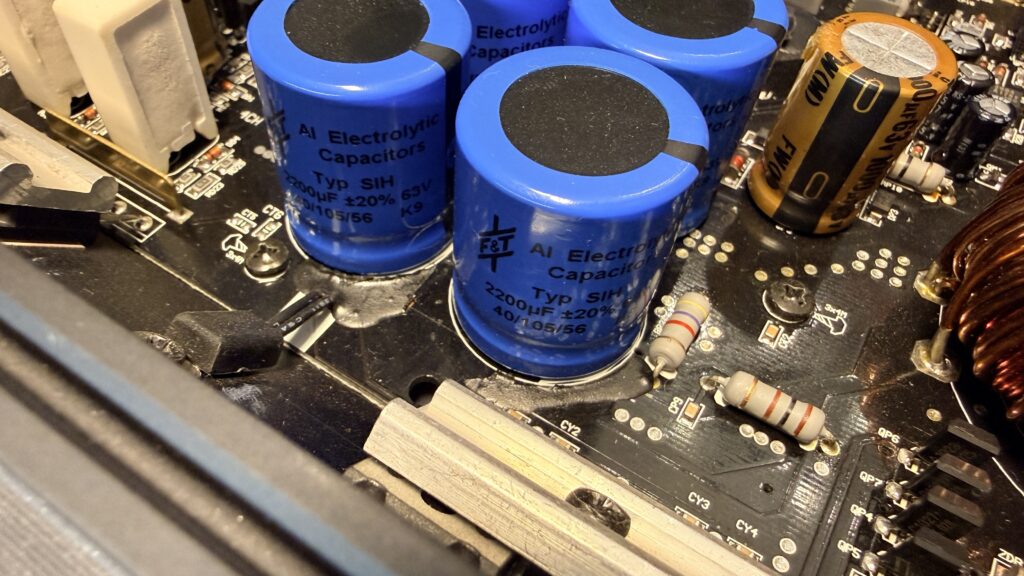

Первым делом убираем фольгу (антенну) с пленочных конденсаторов, да бы посмотреть что где установлено и снимем прижимные планки с силовых элементов, чтобы посмотреть маркировки и сделать фото и проанализировать схему. Погнали)

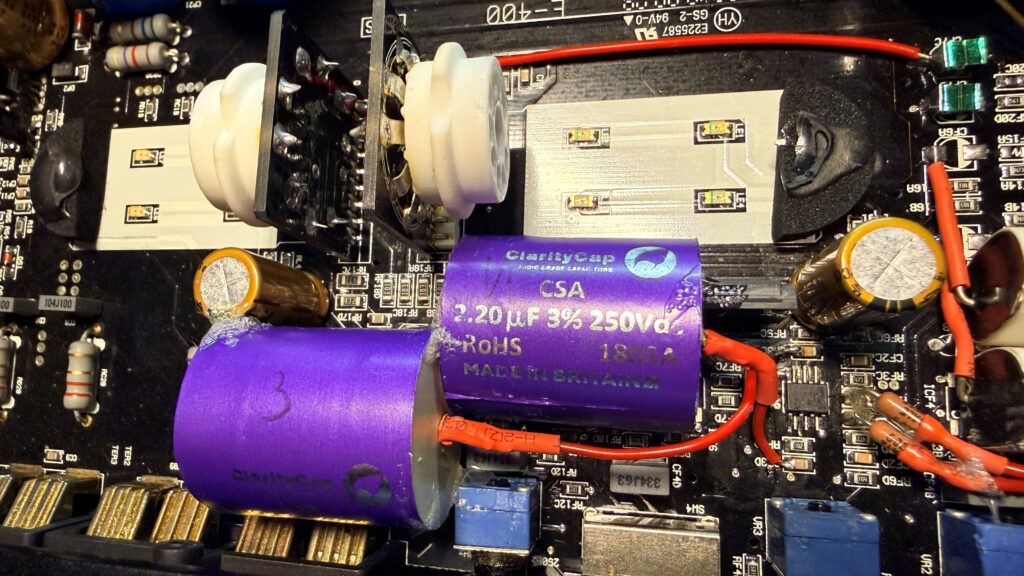

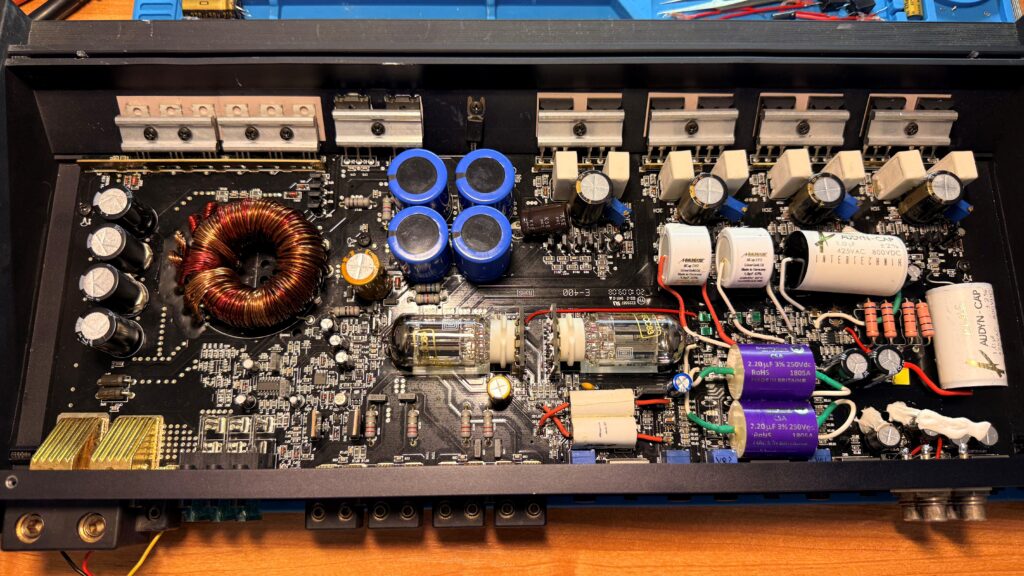

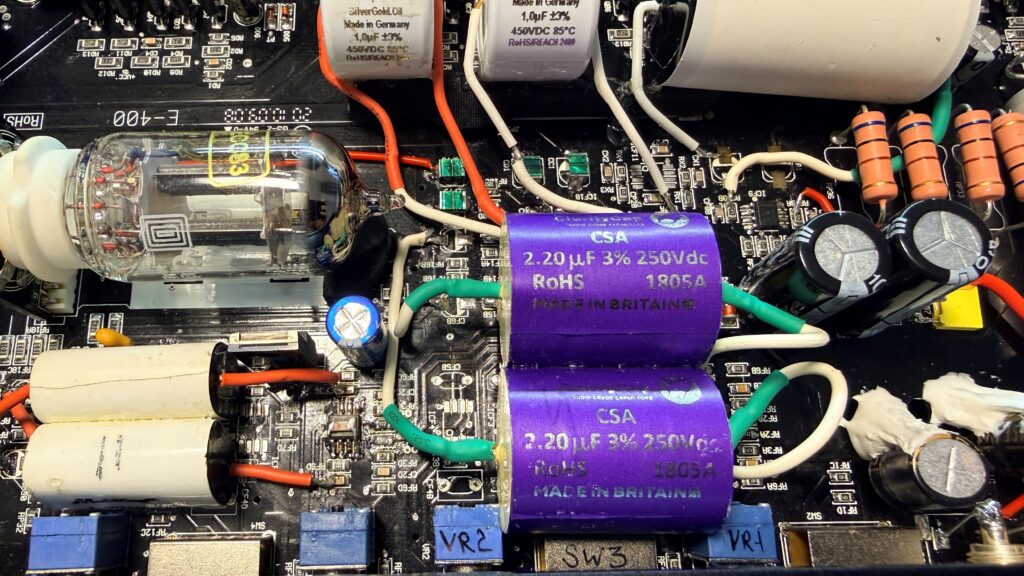

Итак, что установлено по пленочным конденсаторам:

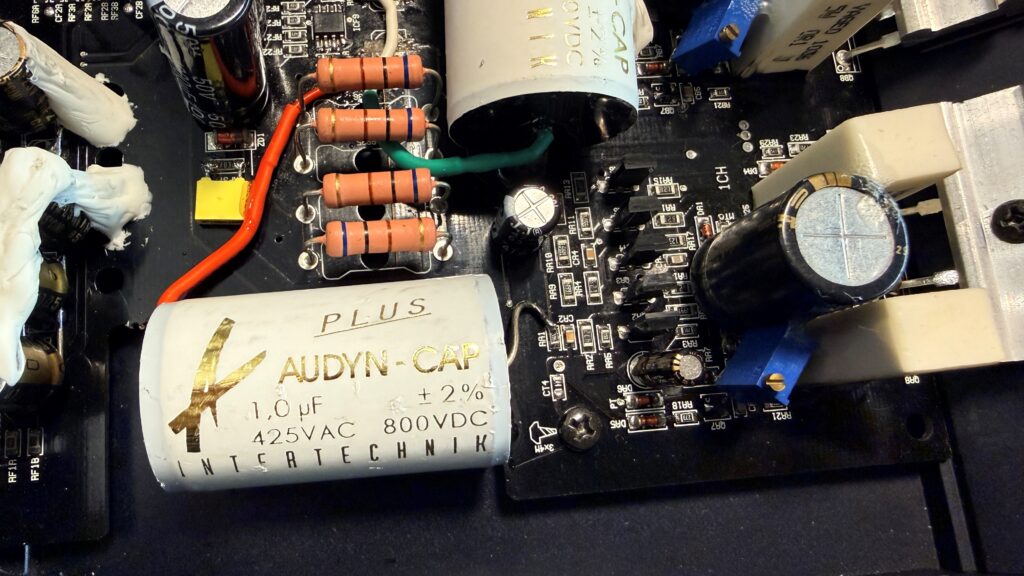

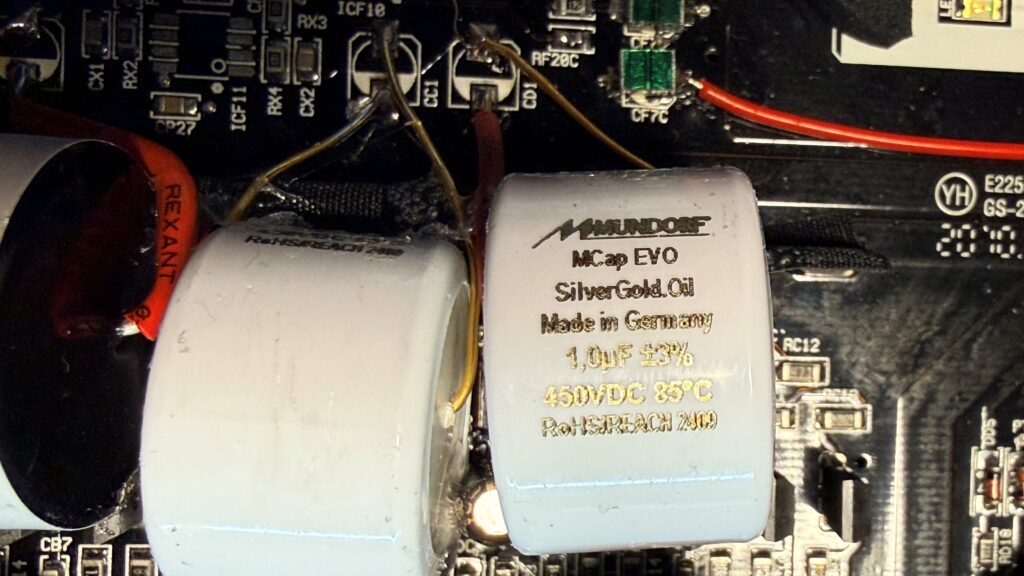

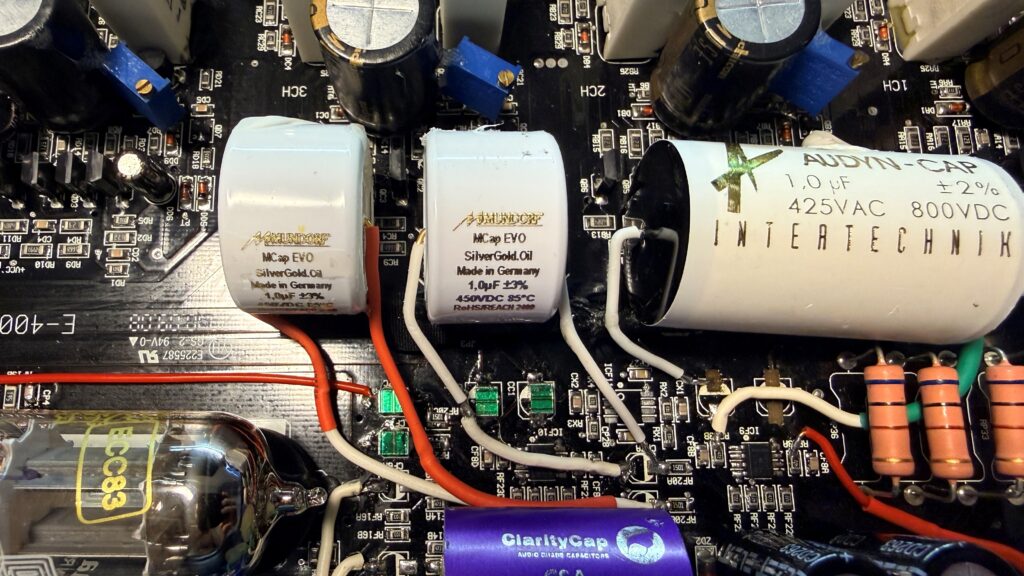

1. Mundorf MCap EVO SilverGold Oil 1,0 uF ±3% 450VDC Made in Germany

Высококачественный аудиофильский компонент, известный своим детализированным, живым и музыкальным звучанием, достигаемым за счет использования металлизации из сплава серебра и золота и пропитки маслом. Основные характеристики и особенности:

Материал проводника: Сплав серебра и золота (99% серебра + 1% золота), который максимизирует электропроводность и изменяет кристаллическую структуру для достижения уникальных акустических характеристик.

Диэлектрик: Полипропиленовая пленка (PP), обеспечивающая низкие допуски и самовосстанавливающиеся свойства.

Конструкция: Технология намотки EVO с необычно узким, но высоким профилем, а затем ручная заливка в алюминиевые трубки для минимизации микрофонного эффекта и вибраций.

Пропитка маслом: Вакуумная пропитка маслом дополнительно снижает электрические и механические потери, повышая динамику и точность звука.

Звуковые качества: Пользователи и эксперты отмечают, что эти конденсаторы обеспечивают «живое и теплое» звучание, «богатое деталями и нюансами», с улучшенной прозрачностью, подлинностью и трехмерной стереофонией. Они способны передавать полный спектр ярких акустических «цветов» инструментов и голосов.

2. ClarityCap CSA 2,20 uF ±3% 250VDC Made in Britain

Это высококачественный полипропиленовый аудио конденсатор, разработанный специально для применения в высококачественной аудиоаппаратуре и кроссоверах акустических систем. Он является улучшенной версией популярной серии ESA и отличается использованием уникальной технологии CopperConnect.

Ключевые особенности и характеристики:

Конденсаторы серии CSA призваны обеспечить нейтральное звучание и высокое качество воспроизведения звука.

Тип диэлектрика: Полипропиленовый (MKP).
Технология CopperConnect: Уникальная разработка ClarityCap, направленная на минимизацию межзеренных переходов в торцевых соединениях обкладок с выводами, что снижает искажения.
Антивибрационные свойства: Конструкция включает тщательно исследованные параметры, снижающие микрофонный эффект и вибрации.
Применение: Идеально подходят для использования в кроссоверах акустических систем (в качестве разделительных или фильтрующих конденсаторов, особенно для высокочастотных динамиков) и других требовательных аудиоприложениях.
Доступные параметры: Выпускаются в широком диапазоне емкостей (например, от 0,1 мкФ до 15 мкФ) и номинальных напряжений (например, 250 В постоянного тока и 630 В постоянного тока).
Точность (Толерантность): Стандартная толерантность составляет ±3%.

Пользователи и эксперты в области Hi-Fi высоко ценят конденсаторы ClarityCap за их качество и влияние на звук. Конденсатор ClarityCap CSA считается отличным выбором для тех, кто ищет баланс между высокой производительностью и стоимостью в аудиопроектах.

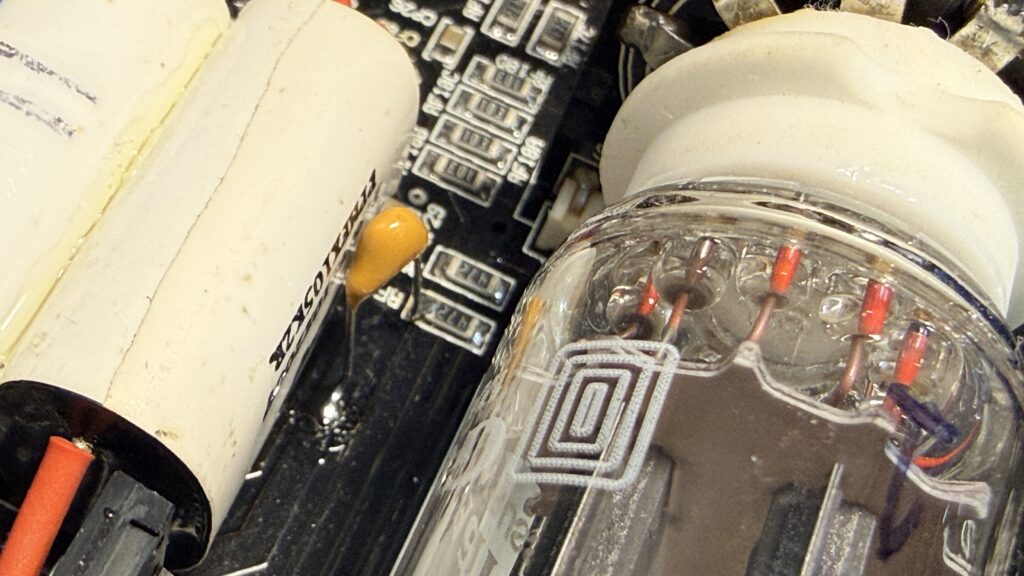

3. Multicap PPMFX1015K2R 1,0 uF ±10% 200V Made in USA

Конденсатор Multicap PPMFX1015K2R представляет собой пленочный металлизированный полипропиленовый конденсатор серии PPMFX с многосекционной конструкцией (Multi-Section Design).

Основные характеристики:

Емкость: 10 мкФ (uF).
Номинальное напряжение: 100 В постоянного тока (DC). (Код «15» в номере детали указывает на 150 В, но типичные значения для этой серии — 100 В или 200 В, 100 В является более распространенным значением для таких номиналов, требующим подтверждения по полному даташиту. Код «2R» указывает на 200 В в других, схожих маркировках, что требует уточнения). Для точной информации рекомендуется свериться с официальным даташитом.
Допуск: ±10% (буква «K» в маркировке).
Диэлектрик: Металлизированный полипропилен.
Серия: PPMFX.
Тип: Аксиальный (с выводами, расположенными вдоль оси).
Применение: Разработан для использования в низковольтных цепях, особенно в аудиоаппаратуре и других низкоточных приложениях, благодаря низкому ESR (эквивалентное последовательное сопротивление) и низкой индуктивности.
Особенность конструкции: Состоит из 10 параллельно соединенных маломощных конденсаторов для достижения низкой индуктивности и низкого сопротивления (запатентованная технология внутреннего байпаса REL CAP).

Этот компонент ценится среди DIY-энтузиастов и аудиофилов за его способность обеспечивать чистое и качественное звучание.

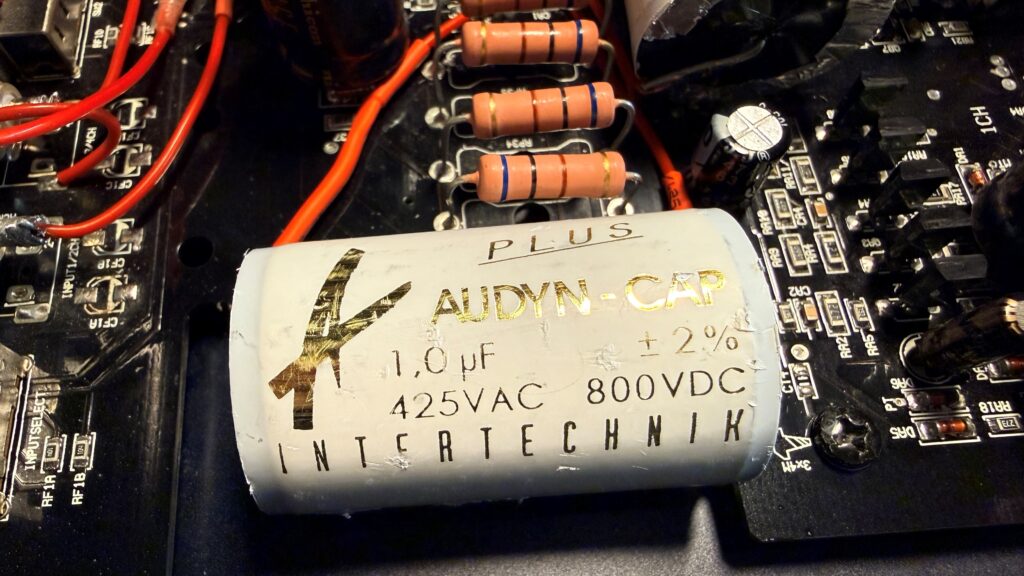

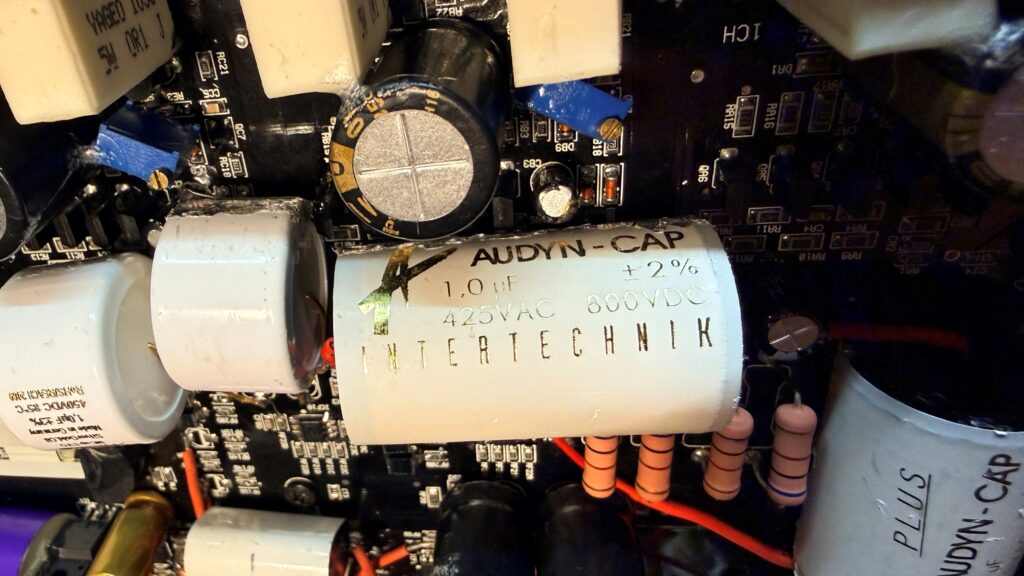

4. AUDYN-CAP PLUS INTERTECHNIK 1,0 uF ±2% 425VAC 800VDC Made in Germany

Это серия высококачественных пленочных полипропиленовых (MKP) конденсаторов аудиофильского класса, предназначенных для использования в пассивных и активных звуковых цепях, особенно в кроссоверах акустических систем.

Основные характеристики и особенности:

Конструкция: Отличительной особенностью является использование двух отдельных обмоток, соединенных последовательно, что обеспечивает неиндуктивную и слабодемпфирующую структуру (бифилярная намотка). Это способствует лучшей импульсной характеристике и высокой нагрузочной способности.
Материал: В качестве диэлектрика используется полипропиленовая пленка.
Корпус и выводы: Конденсаторы размещены в алюминиево-пластиковом стакане и залиты эпоксидной смолой. Выводы выполнены из луженой меди.
Точность: Обладают высокой точностью — допуском емкости ±2%.
Напряжение: Выпускаются с номинальным напряжением 800 В или 1200 В постоянного тока.
Применение: Идеально подходят для высококачественных (high-end) аудиоприложений, где требуется минимальные потери и высокая чистота сигнала.

Эти конденсаторы ценятся любителями и специалистами в области аудио за их выдающиеся характеристики и способность обеспечивать чистое и детальное звучание.

Сделаем замеры конденсаторов

Мне было очень интересно снять параметры дорогих аудиоконденсаторов — C (Ёмкость), D (Коэффициент диссипации), Q (Добротность), ESR (Эквивалентное последовательное сопротивление), θ (Угол потерь), X (Реактивное сопротивление) и сравнить их параметры с таблицей приведенной в разделе Заметки:

Сравнительная таблица параметров конденсаторов

Условия замера: Частота 1 кГц, напряжение сигнала ~0.6 В

Параметр / Конденсатор	Mundorf EVO SGO 1.0 µF	ClarityCap CSA 2.20 µF	Multicap PPMFX 1.0 µF	Audyn Cap Plus 1.0 µF
Заявленный допуск	±3%	±3%	±10%	±2%
Ожидаемое Xc (на 1 кГц)	~159 Ом	~72 Ом	~159 Ом	~159 Ом
Прибор для измерения	Fnirsi LC1020E	Fnirsi LC1020E	Fnirsi LC1020E	Fnirsi LC1020E
C (ёмкость), мкФ	0.98888	2.1781	0.9319	0.9941
X (реактивное сопр.), Ом	-160.93	-73.070	-170.79	-160.11
D (тангенс δ)	0.0010	0.0005	0.0011	0.0010
Q (добротность)	960	2186.5	954.53	1008.9
ESR, Ом	0.1622	0.0469	0.1984	0.1585
θ (угол), град.	89.93	89.99	89.94	89.95

Вердикт / Примечания	Эталон точности. Качественный «середняк» с предсказуемо отличными параметрами.	Безусловный Чемпион. Конденсатор с выдающимися характеристиками, флагман по низким потерям.	Специалист. Хорошие аудио-параметры, но проседает в точности номинала.	Претендент на лидерство. Идеальная ёмкость и великолепный баланс всех параметров.

Детальный разбор:

1. ClarityCap CSA 2.20 µF

Вердикт: «Золотой эталон низких потерь»
Анализ: Этот конденсатор показывает не просто отличные, а выдающиеся результаты. Его коэффициент диссипации (D=0.0005) и добротность (Q>2000) являются эталонными и говорят о сверхмалых потерях в диэлектрике. ESR (0.047 Ом) — феноменально низкое, даже с учетом вдвое большей ёмкости. Угол в -89.99° — это практически идеал.
Вывод: Бесспорный лидер в тесте. Ожидаемо, что в аудиотракте он будет проявлять максимальную «прозрачность» и нейтральность.

2. Audyn Cap Plus 1.0 µF

Вердикт: «Мастер точности и баланса»
Анализ: Показал наилучшую точность номинала (0.9941 мкФ при заявленном ±2%). Все остальные параметры (D, Q, ESR) очень близки к Mundorf EVO SGO, а по добротности (Q>1000) даже немного его превосходят. Идеально сбалансированный и очень честный конденсатор.
Вывод: Отличный всесторонний результат. Сочетает высочайшую точность с великолепными аудиохарактеристиками.

3. Mundorf EVO SGO 1.0 µF

Вердикт: «Надёжный эталон»
Анализ: Его параметры – это золотая середина для качественного пленочного конденсатора. Всё на твердое «отлично»: и потери (D=0.001), и ESR, и угол. Ёмкость чуть ниже номинала, но в пределах допуска.
Вывод: Предсказуемо высокое качество. Не рекордсмен по какому-то одному параметру, но стабильно показывает высокий класс по всем статьям. На такой конденсатор можно смело полагаться.

4. Multicap PPMFX 1.0 µF

Вердикт: «Аудиофил с душой»
Анализ: Самый большой разброс по ёмкости (-6.8%, но в пределах своего широкого допуска ±10%). При этом его аудиопараметры – на высоте! D и Q практически не уступают Mundorf’у. Это говорит о том, что производитель сосредоточился на качестве диэлектрика, а не на прецизионной ёмкости.
Вывод: Отличный выбор для аудиоприменений, где решающую роль играют низкие искажения (D, Q), а не абсолютное значение ёмкости в десятых долях микрофарады.

Итоговый протокол сравнения:

Лучший по минимальным потерям (D, Q, ESR): ClarityCap CSA
Лучший по точности номинала: Audyn Cap Plus
Самый сбалансированный: Mundorf EVO SGO и Audyn Cap Plus

Все четыре конденсатора продемонстрировали высокий класс!

Теперь об ОУ THS4062

THS4062 — это сдвоенный высокоскоростной операционный усилитель с обратной связью по напряжению от Texas Instruments.

Ключевые характеристики:

Скоростные параметры:

Полоса пропускания: 180 МГц (при коэффициенте усиления G=1)
Скорость нарастания: 400 В/мкс
Время установления: 40 нс (до 0.1%)

Высокая нагрузочная способность:

Выходной ток: до 115 мА (типовое значение)
Отлично подходит для работы на низкоомные нагрузки

Отличные видео-характеристики:

Полоса пропускания 75 МГц при неравномерности 0.1 дБ (G=1)
Дифференциальное усиление: 0.02%
Дифференциальная фаза: 0.02°

Низкие искажения:

КНИ (THD) = -72 дБн на частоте 1 МГц

Питание:

Широкий диапазон: ±5В до ±15В (двухполярное)
Или однополярное: 9В до 32В
Потребляемый ток: 7.8 мА на канал

Области применения:

Видеотехника
Системы связи
Измерительная техника
АЦП/ЦАП буферы
Медицинская аппаратура

Особенности применения:

Стабилен при любом коэффициенте усиления
Требует правильного ВЧ монтажа (земляные полигоны, SMD компоненты)
Рекомендуется использовать демонстрационные платы для оценки

Этот ОУ сочетает в себе высокую скорость, хорошую нагрузочную способность и отличные характеристики для видео-приложений, что делает его универсальным решением для многих высокочастотных задач! но ничего не написано для аудиоприложений, а почему, потому что он не заточен под эти задачи, а если и применить, то к нему применяются очень высокие требования, рассмотрим по подробнее.

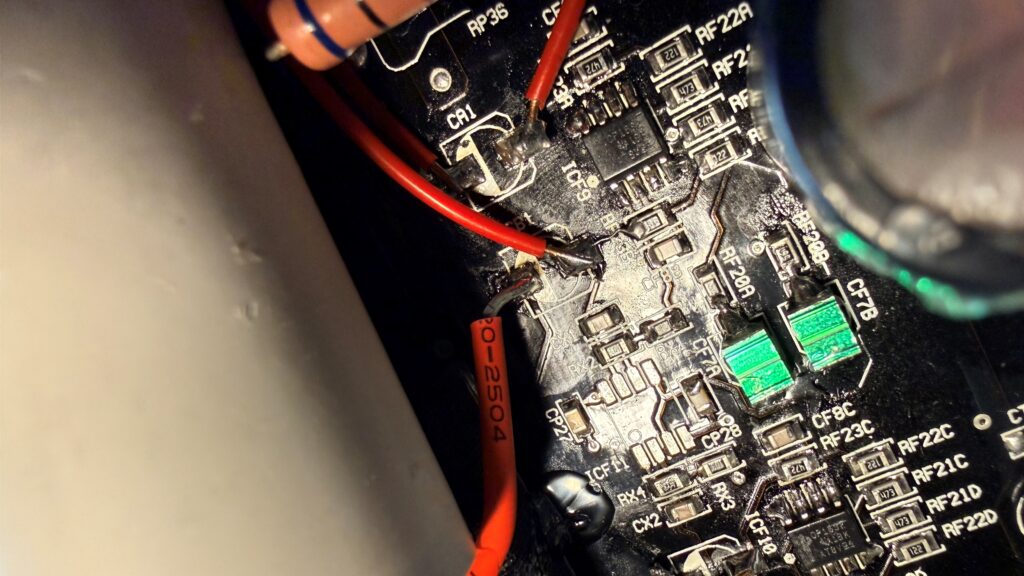

Проблема, которые мы имеем — сильный нагрев и «замыленный» звук после прогрева — это классические симптомы неправильной работы схемы с высокоскоростным ОУ.

Наиболее вероятные причины (в порядке убывания вероятности):

1. Возбуждение (генерация высокочастотных колебаний) — Главный подозреваемый

Это самая распространенная проблема с быстрыми ОУ на неправильно спроектированной или модифицированной плате, либо разработанной под другой ОУ:

Что происходит? ОУ самовозбуждается и генерирует высокочастотные колебания (например, на 50-100 МГц), которые мы не слышим. Но на их создание тратится огромная энергия, которая и превращается в тепло -> сильный нагрев. Эти ВЧ-колебания также «забивают» усилитель, модулируют полезный аудиосигнал и приводя к искажениям и тому самому эффекту «замыленности» звука.
Почему это произошло?
- Отсутствие цепей коррекции: Входной каскад автомобильного усилителя работает в сложных условиях. Шлейфы проводов RCA, длинные дорожки на плате — это паразитные индуктивности и емкости. Для стабильной работы THS4062 критически важны RC-цепи на входе и в обратной связи, которых могло не быть в родной схеме, рассчитанной на другие ОУ.
- Неправильная разводка: Плата усилителя не была рассчитана на установку такого высокоскоростного компонента. Длинные дорожки обратной связи, отсутствие сплошной земляной плоскости под выводами ОУ — все это провоцирует возбуждение.

2. Неправильное напряжение питания

THS4062 рассчитан на ±5В … ±15В.
Что если напряжение завышено? Потребляемый ток и рассеиваемая мощность растут, что ведет к перегреву.
Что если напряжение занижено? ОУ может работать в нелинейном режиме, что вызывает искажения и нагрев.

Но тут всё нормально, напряжение питания ±11.62В.

3. Несоответствие выходной нагрузки

Выход ОУ в предусилителе обычно нагружен на делитель, фильтр или вход следующего каскада (например, драйвера или регулятора тембра).
Если сопротивление нагрузки слишком мало (например, менее 1-2 кОм), ОУ вынужден отдавать большой ток, что приводит к перегреву. THS4062 не является мощным буфером.

4. Проблема с монтажом

Отсутствие развязки по питанию. Высокоскоростные ОУ обязательно требуют установки керамических конденсаторов (обычно 0.1 мкФ и 1-10 мкФ) непосредственно между выводами питания и землей, вплотную к корпусу микросхемы. Если их нет — стабильность работы практически невозможна. А их по факту и нет!

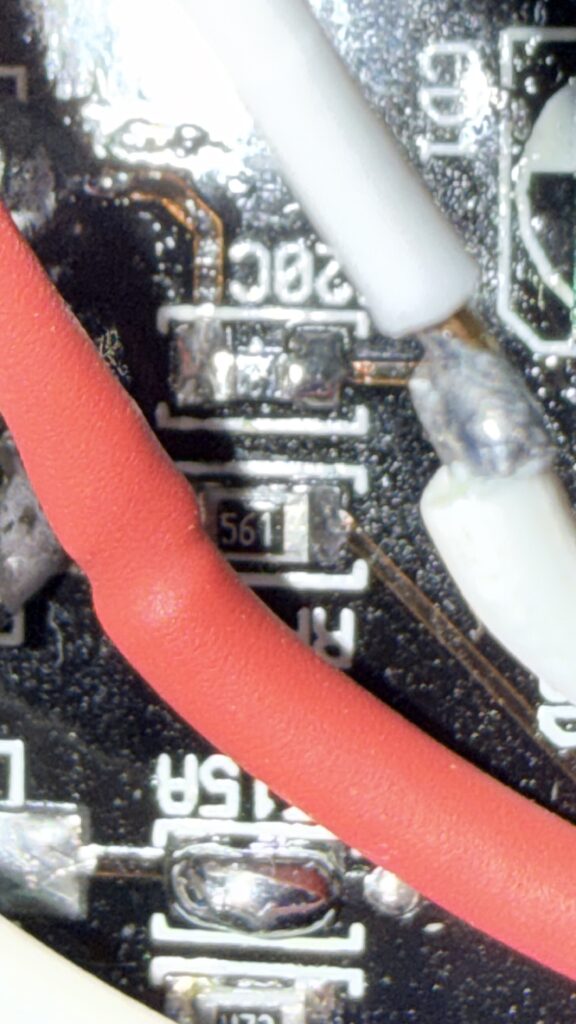

Некачественная пайка, микропаяные мостики.

Рассмотрим теперь подробно документацию на данный ОУ:

THS4062 Скачать

Вот ключевые моменты из документации, которые прямо объясняют вашу проблему:

1. Подтверждение диагноза: ВЧ-возбуждение

Полоса пропускания: 180 МГц (G=+1) и 50 МГц (G=-1). Это ОЧЕНЬ быстрый усилитель.
Скорость нарастания (Slew Rate): 400 В/мкс. Чрезвычайно высокий параметр.

Вывод: Плата усилителя Helix, рассчитанная на более медленные ОУ, не может обеспечить условия для стабильной работы такого «скоростного» чипа. Паразитные индуктивности дорожек и емкости монтажа вызывают ВЧ-генерацию.

2. Критически важные рекомендации из даташита, которые были нарушены при замене

Сама документация Texas Instruments прямо предупреждает о проблемах, с которыми мы столкнулись, и дает решения:

a) Развязка по питанию (Power Supply Decoupling) — Стр. 17

«Proper power supply decoupling – Use a 6.8-μF tantalum capacitor in parallel with a 0.1-μF ceramic capacitor on each supply terminal… the 0.1-μF capacitor should be placed as close as possible to the supply terminal… distances of less than 0.1 inches…»

Что это значит? Если керамические конденсаторы 0.1 мкФ не установлены вплотную к выводам питания 4 и 8 (или 7 и 4 для dual), микросхема неизбежно будет возбуждаться. В заводской плате для другого ОУ их может не быть на нужных местах — их и нет!

b) Работа с емкостной нагрузкой (Driving a Capacitive Load) — Стр. 17

«Therefore, for capacitive loads of greater than 10 pF, it is recommended that a resistor be placed in series with the output of the amplifier, as shown in Figure 28. A minimum value of 20 Ω should work well for most applications.»

Что это значит? Вход следующего каскада нашего усилителя (например, ФВЧ, регулятор тембра) обладает входной емкостью. Без буферного резистора на выходе THS4062 эта емкость вызывает звон и возбуждение. Это, скорее всего, главная причина «замыленности» и перегрева.

c) Рекомендации по разводке платы (Circuit Layout) — Стр. 17

«Short trace runs/compact part placements – Optimum high frequency performance is achieved when stray series inductance has been minimized. Particular attention should be paid to the inverting input of the amplifier. Its length should be kept as short as possible.»

«Sockets – Sockets are not recommended…»

Что это значит? Длинные дорожки на неправильной плате действуют как антенны и катушки индуктивности, нарушая стабильность.

3. Параметры, объясняющие нагрев

Ток потребления (Icc): 7.8 мА типичное значение на канал. Это не мало.
ВЧ-возбуждение: Когда ОУ генерирует колебания на частоте в десятки МГц, он начинает потреблять значительно больше тока, и вся эта энергия рассеивается в виде тепла. Нагрев — не от нормальной работы, а от режима генерации.

Итог: Документация полностью подтверждает диагноз ВЧ-возбуждение из-за неподходящей для высокоскоростного ОУ платы. Проблема не в качестве THS4062, а в неправильных условиях его эксплуатации. Решение — в корректировке обвязки согласно рекомендациям TI, но данный вариант нам не годится, т.к. мы работаем с готовой и разведенной платой под определенный ОУ. Остается заменить его именно на аудио ОУ, рассчитанный для работы при такой разводке платы и в данных режимах. Идеальной заменой будет использование LM4562MA!

LM4562 — это фантастический операционный усилитель для аудио, и во многих аспектах он даже более подходит для этой задачи, чем THS4062.

Давайте проведем сравнительный анализ и дадим четкий ответ:

Сравнение THS4062 и LM4562

Параметр	THS4062	LM4562	Вывод для нашего случая
Основное назначение	Высокоскоростной усилитель (видео, RF)	Высококачественный аудио усилитель	LM4562 целенаправленно создан для аудио.
THD+N (коэффициент нелинейных искажений)	-72 дБн (0.00025%) на 1 МГц	0.00003% (тип.) на 1 кГц	LM4562 на порядки менее искажающий сигнал в аудиодиапазоне.
Напряжение шума	14.5 нВ/√Гц	2.7 нВ/√Гц (тип.)	LM4562 значительно тише, что критично для входного каскада.
Полоса пропускания	180 МГц	55 МГц	Оба имеют гигантский запас для аудио (20 кГц).
Скорость нарастания (Slew Rate)	400 В/мкс	±20 В/мкс	Оба имеют огромный запас. Высокая скорость THS4062 была причиной его неустойчивости.
Стабильность	Требует ВЧ-мер предосторожности	Гораздо более стабилен, менее склонен к возбуждению	Это ключевое преимущество LM4562 для модификации.

LM4562 спроектирован как более «послушный» и устойчивый усилитель.

Итог и стратегия

LM4562 — это идеальная замена для нашего усилителя Helix. Он сочетает в себе невероятно низкие искажения и шумы с гораздо лучшей стабильностью.

План:

Заменим THS4062 на LM4562, предварительно впаяв керамические конденсаторы 0.1 мкФ и электролиты 10 мкФ на ноги питания. Высока вероятность, что проблема с нагревом и «замыленным» звуком исчезнет сразу, потому что LM4562 не склонен к ВЧ-возбуждению как THS4062.
Проверим результат. Послушаем звук, потрогаем микросхему (она должна быть чуть теплой, но не горячей), снимем замеры.
Если все идеально — можно на этом остановиться.
Если хотим «выжать максимум» по стабильности и защите от любых наводок, добавим резисторы на выход (22-47 Ом), но возможно они есть, необходимо будет проверить схему и перерисовать хотя бы входной каскад.

Переход на LM4562 — это правильное и гораздо более простое в реализации решение. Мы получим аудиохил-класс (Audio Heal-Class) качества без головной боли с ВЧ-генерацией.

Но, перед началом замены ОУ, проверкой его обвязки, хотел сказать пару слов об использовании в усилителе в качестве выходных транзисторов N-канальных IRFP150N.

Полевики или Sanken’ы ?))

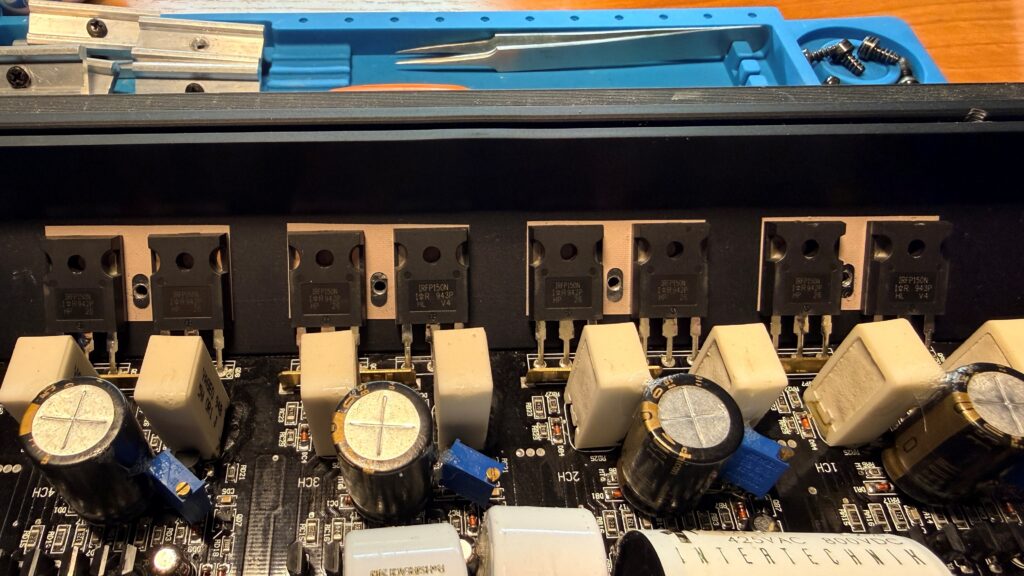

1. Почему стоят только N-канальные транзисторы (IRFP150N)?

Потому что усилитель собран по схеме «полумост» (Half-Bridge) на основе ОУ (операционного усилителя) с двухполярным питанием.

А теперь подробнее:

Классический «полный мост» (Push-Pull): В традиционных усилителях высокого класса для выходного каскада используют и N-P-N, и P-N-P транзисторы (биполярные или полевые). Это так называемая комплементарная пара. Она симметрична и, при грамотной реализации, дает очень низкие искажения. Для полевых транзисторов это были бы N-канальные и P-канальные MOSFET.
Проблема P-канальных MOSFET: Исторически сложилось, что P-канальные MOSFET-ы по своим параметрам всегда значительно уступали N-канальным. У них:
- Выше сопротивление открытого канала (Rds(on)). Это приводит к большим потерям на нагрев и снижению КПД.
- Хуже быстродействие (ниже граничная частота). Это может негативно влиять на работу на высоких частотах.
- Меньший выбор и они дороже.
Решение — «Полумост» (Quasi-Complementary или Half-Bridge): Чтобы избежать использования «слабых» P-канальных транзисторов, инженеры разработали схему, где оба плеча выходного каскада используют одинаковые, мощные и быстрые N-канальные транзисторы. Схема получается несимметричной, но за счет применения мощного драйвера (предвыходного каскада) и глубокой общей обратной связи (ООС) удается добиться отличных характеристик.

Вывод: Использование только N-канальных IRFP150N — это не экономия, а технологическое решение, позволяющее использовать лучшие из доступных силовых компонентов, обеспечивая высокую выходную мощность и надежность.

2. Как это влияет на звук?

При грамотной реализации, как в Helix, практически никак в плохую сторону.

Теоретически: Несимметричная схема полумоста может генерировать больше четных гармоник (второго порядка). В мире аудио четные гармоники часто считаются более «приятными» для слуха, «музыкальными», в отличие от нечетных. Некоторые дорогие ламповые и транзисторные усилители даже проектируют так, чтобы иметь небольшой процент четных искажений.
Практически: Helix — это бренд, известный своими инженерными решениями. За счет очень глубокой и грамотно реализованной обратной связи (ООС) они сводят все виды искажений (и четные, и нечетные) к ничтожно низкому, практически не измеряемому уровню. Звук Helix славится своей чистотой, детальностью и контролем низких частот.

Так что влияние на звук скорее «инженерно-философское», а на слух мы скорее всего услышим просто качественный, мощный и точный усилитель.

3. Сравнение IRFP150N vs. Sanken SA1386A / SC3519A

Оба хороши, но для разных задач.

Параметр	International Rectifier IRFP150N (MOSFET)	Sanken SA1386A / SC3519A (Биполярные, LAPT)
Тип прибора	Полевой транзистор (MOSFET)	Биполярный транзистор (BJT), LAPT
Управление	Напряжением (зарядом затвора). Практически не нагружает драйвер.	Током. Требует значительного тока от драйверного каскада.
Быстродействие	Очень высокое.	Высокое (благодаря технологии LAPT).
Переходная характеристика	Не имеет «ступеньки» (т.н. «сонарного» искажения), характерной для биполярных транзисторов. Более плавное ограничение.	Современные LAPT-транзисторы от Sanken минимизировали эту проблему.
Звуковая окраска	Часто описывается как более «плавный», «аналоговый», «теплый» звук. Менее резкий при клиппинге.	Часто описывается как очень «детальный», «быстрый», «нейтральный» и «точный» звук.
Надежность	Высокая. Устойчивы к перегреву (имеют положительный ТКС по току, что предотвращает тепловой разгон).	Высокая, но требуют точной настройки тока покоя и надежной защиты от перегрева.
Применение	Идеальны для мощных, надежных усилителей, где важна стабильность и контроль над сложной нагрузкой (АС).	Золотой стандарт в Hi-End усилителях, где на первом месте стоит точность воспроизведения и минимальные искажения.

Итог сравнения:

IRFP150N в Helix — это выбор в пользу мощи, надежности и «непровальной» работы с любой акустикой. Звук получается чистым, мощным, с отличными басами, и многие находят его очень музыкальным.
Sanken LAPT — это «последняя миля» в борьбе за минимальные искажения и максимальную детальность в дорогих Hi-End конструкциях. Это топовый компонент для ценителей абсолютной точности.

Helix E400 использует проверенную и эффективную схему, которая позволяет раскрыть все преимущества мощных N-канальных MOSFET. Это осознанный инженерный выбор, который и формирует тот самый «звук Helix» — контролируемый, динамичный и чистый.

Схема

Итак, чтобы начать общую модернизацию и твик усилителя, нужно понимать какие узлы мы можем заменить или апгрейдить, а для этого у нас должна быть схема усилителя, либо, как минимум, предварительного каскада. Поиск на форумах и специализированных сайтах не дал результатов, в итоге было принято решение нарисовать схему самому, благо опыт имеется)). Простой, удобный и самое главное, гибкий вариант был нарисовать схему в Easy EDA, т.к. всегда есть доступ к онлайн версии. Схема в формате PDF:

Schematic_Helix-E400_2025-11-25 Скачать

Теперь всё наглядно и понятно!) На схеме есть CF1A/B — входные разделительные конденсаторы, а по факту отсутствуют, а ведь они — блокируют постоянное напряжение с выхода головного устройства, формируют фильтр нижних частот вместе с входным сопротивлением преампа, защищают от щелчков при включении/выключении ГУ и берегут входные ОУ и лампу (да, есть современные ГУ с минимальным значением DC на выходе, но для универсальности лучше вернуть на место). Отсутствуют RF15A/B — поставлены под медленный и склонный к осцилляциям JRC4560, нужно будет также проверить его необходимость при замене ОУ. Отсутствует обвязка для более быстрых ОУ! — необходим будет навесной монтаж. Ну и проверить в каких участках нужно будет поставить наши плёночные конденсаторы. Осталось составить план замены/апгрейда участков схемы, дальше протестить, прослушать и провести замеры.

План модернизации

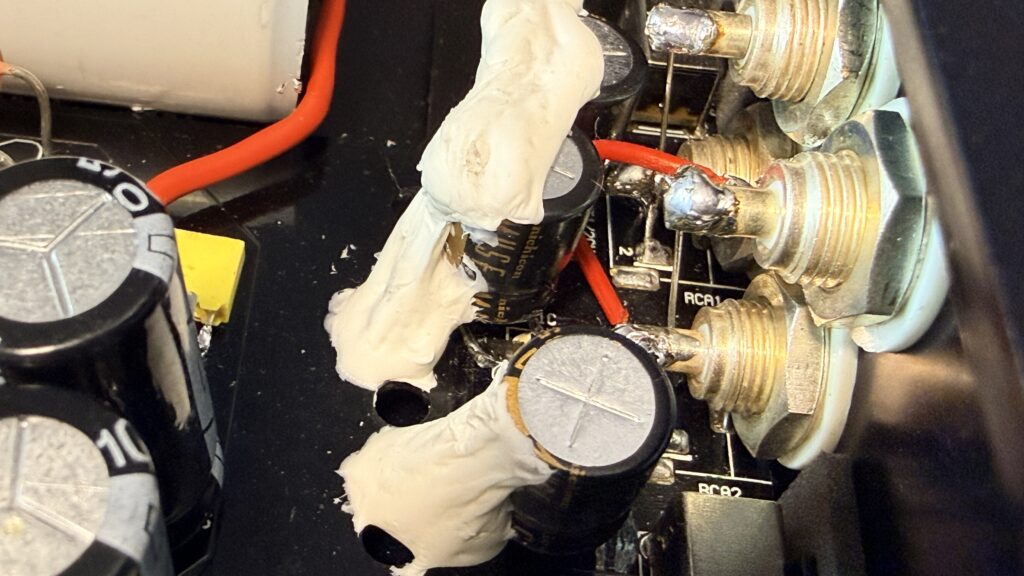

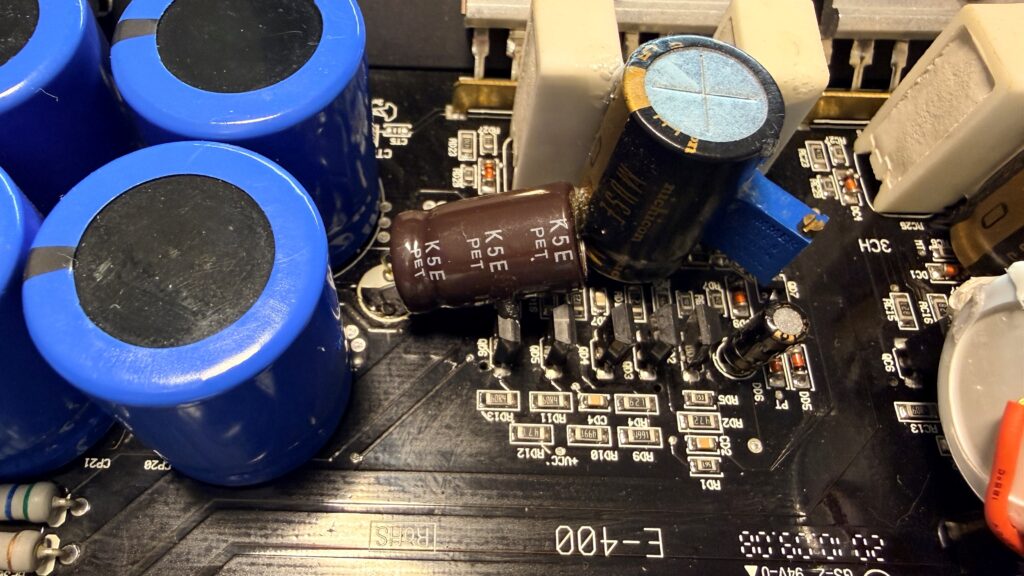

1. Установим входные разделительные биполярные конденсаторы на места CF1A/B:

либо Nichicon Muse KZ — Самый детальный и прозрачный из электролитов, отличная атака, чистый бас, минимум «мусора» — выполнено!

либо Elna Silmic II — Очень тёплый, бархатистый, «ламповый» бас, но немного медленнее и «мягче».

либо Nichicon Muse ES (BP) — Чистый, нейтральный, чуть «техничный» звук, меньше тепла, чем Silmic, но быстрее и точнее.

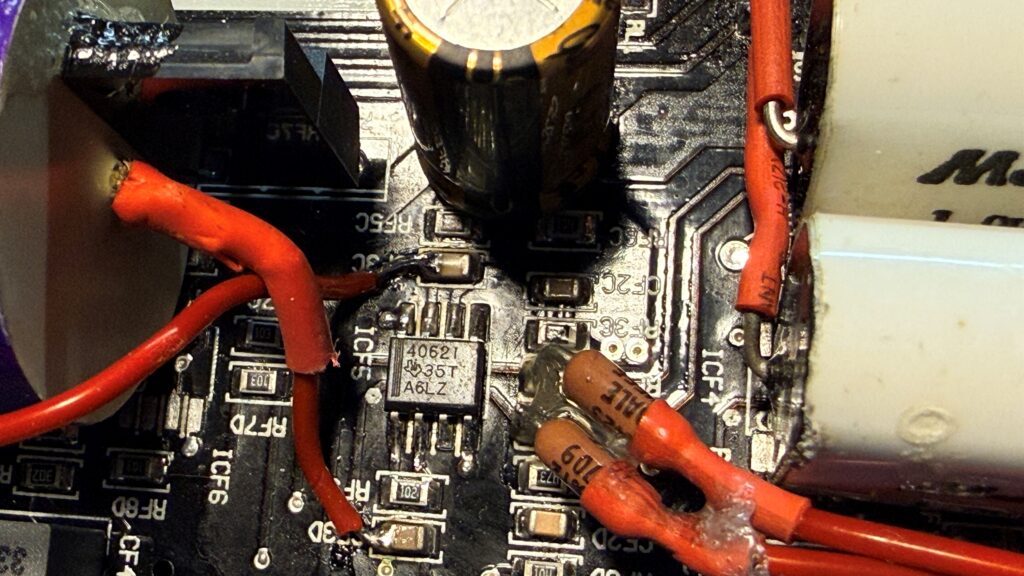

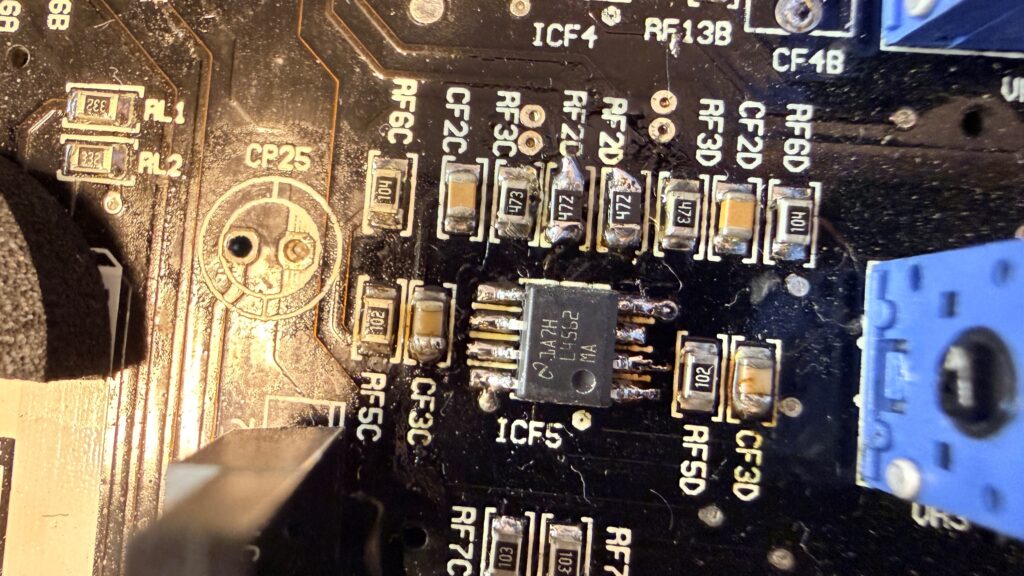

2. Заменим ICF1 на LM4562 — выполнено!

3. Добавим конденсатор 100 нФ X7R 50 В 0805 непосредственно между ножками 4 и 8 у LM4562 — выполнено!

4. Добавим дополнительно 100 нФ от +15 В к GND и дополнительно 100 нФ от –15 В к GND у LM4562 — выполнено!

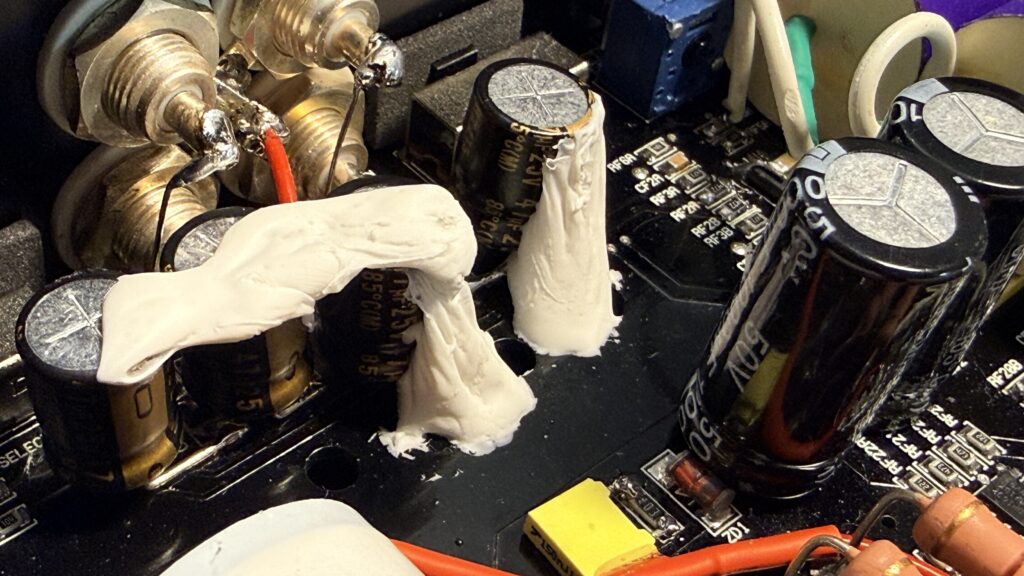

5. Добавим конденсатор 10–47 мкФ низкоимпедансный рядом с LM4562 — заменены конденсаторы в плечах стабилизации ОУ на 1000 мкФ!

6. Добавим перемычку на RF15A/B, но обязательно затем проверим осцилляций на выходе LM4562 — выполнено!

7. На места CF6A/B установим ClarityCap CSA 2,20 µF 250 V — даст очень натуральную середину и отличную атаку — выполнено!

8. На места CF7A/B установим Mundorf MCap EVO SilverGold Oil 1,0 µF 450 V — Это место №1 по влиянию на звук в E400. Mundorf SilverGold Oil — один из самых прозрачных и музыкальных плёночных конденсаторов в мире. Серебро + золото в обмотке + масло = невероятная детальность, бархатная середина и шикарная 3D-сцена. После лампы он «не душит» гармоники, а наоборот — раскрывает их полностью. 95 % людей, кто ставил SilverGold Oil сюда, пишут «лампа наконец-то задышала» — выполнено!

9. На места CA1/CB1 установим AUDYN-CAP PLUS 1,0 µF 425 VAC 800 V — выполнено!

Моды для Helix E400

Тема модов для Helix E400 — это вообще золотая жила в автозвуковых форумах! В сети (в основном diymobileaudio.com, stevemeade.com, caraudio.com и немецких/испанских ресурсах вроде forocoches и carhifi-forum.de) куча тредов с 2008–2023 годов. E400 — это легенда среди ламповых преампов, и энтузиасты обожают его тюнить, чтобы выжать ещё больше «ламповой магии» без потери надёжности. RF15A/B (220R на выходе JRC4560) — это, конечно, классика №1 (выпаять для динамики), но вот другие популярные твики, которые я встречал. Я сгруппировал их по частям схемы, с ссылками на треды для чтения (там фото плат, схем и отчёты о звуке). Всё на основе реальных обсуждений.

1. Замена опампов (входной/выходной каскады)

Это топ-2 после RF15. JRC4560 — старый и шумный, его меняют на более современные для снижения шума (-6–10 дБ) и повышения детальности.

LM4562/LME49720 (в ICF1, как мы обсуждали): + прозрачность, шире сцена. Обязательно с 100 нФ по питанию (между ножками 4–8). В треде на DIYMobileAudio (2008) один парень писал: «После LM4562 бас стал ‘быстрее’, а вокал — живее, лампа не потеряла тепла». Ещё советуют панельку для экспериментов.
OPA1692 → OPA1612 (в ICF9, балансный драйвер): Ещё тише, меньше искажений на ВЧ. В 2013 на Steve Meade: «OPA1612 даёт ‘воздух’ на высоких, без осцилляций, если кондёры по питанию добавить».
MUSES8920 (альтернатива для тепла): Ближе к ламповому звуку, меньше «холодности» LM4562.
Нюансы: Всегда проверяй осцилляции осциллографом или ухом (свист на 2–5 МГц). Стоимость: 5–15$ за ОУ.

Почитать: DIYMobileAudio: Helix E400 tube amp discussion — там про апгрейды ОУ и сравнение с Mosconi.

2. Ламповый каскад (ECC83/12AX7)

Здесь фокус на «тёплости» и перегрузе — E400 уже с низким анодным (+25V), но тюнеры идут дальше.

NOS лампы: Mullard, Telefunken или Amperex Bugle Boy (1950–60-е). «Звук становится ‘винтажным’, середина — бархатной, меньше усталости на длинных треках». В Forocoches (2012, испанский форум) чувак писал: «С NOS Mullard сцена выросла на 30%, бас — плотнее». Цена: 50–200$ за пару.
Выпайка катодных резисторов (аналог RF15, но для нижнего триода — обычно 1kΩ): Уже у тебя сделано? Если нет — это мод №3. Даёт +вторая гармоника, «жирнее» окрас. В треде на DIY (2023): «Без катодных — перегруз мягче, как в Conrad-Johnson».
Повышение анодного напряжения (с +25V до +30–40V через DC-DC): Больше линейности, но меньше «трубности». Редко, только для Hi-Fi (не SQ в авто).
Резисторы в анод/сетке: Замена на Takman REY или Duelund (47kΩ RF3/RF14) — «микродинамика прыгает».

Почитать: Forocoches: Helix E400 con valvulas mods.

3. Конденсаторы в сигнальном тракте

Аудиофилы обожают это — E400 уже с Audyn Plus и Multicap (CF6/CF7), но меняют на топ.

CF1A/B (47uF входные): На Nichicon Muse KZ или Elna Silmic II — «бас чище, меньше ‘грязи’ от RCA».
CF6A/B (1uF 200V Multicap): На V-Cap CuTF или Jupiter Copper Wax — «середина расцветает, сцена 3D». В DIYMobileAudio (2013): «Jupiter даёт ‘аналоговый’ блеск, цена оправдана».
Выходные Audyn (1uF 425VAC CA1/CB1): На Miflex KPCU или Duelund CAST — для балансных линий, «длинные кабели не убивают детальность».
Общие электролиты (CP23/CP24 220uF): На Panasonic FM или Rubycon ZL — ниже ESR, тише питание.

Нюансы: Плёночные/MKP только, биполярные для электролитов. Общий апгрейд — +20–50% детальности.

Почитать: DIYMobileAudio: Repair and mods thread — там про кондёры и ремонт.

4. Питание и стабильность

Стабилизаторы (KIA7812A/IC4): Замена на LT1083 или ADP3338 — стабильнее ±15V, меньше рипла. «Фон уходит в минус 100 дБ».
Дополнительные кондёры по питанию: 100nF + 10uF к каждому ОУ/лампе — как для LM4562, но глобально.
Заземление: Отдельный «звёздный» GND для преампа — «убивает гул от бортовой сети».

Почитать: CarAudio.com: Helix E20/H400 info .

5. Другие твики и «экзотика»

Потенциометр VR1: На ALPS RK27 «Blue Velvet» (50k лог) — плавнее, меньше шумов.
Балансные выходы: Добавление трансформаторов Jensen JT-11P-1 на AMP1/2 — для супер-длинных кабелей, «изоляция от помех».
Ремонтные моды: Проверка термодатчиков/FET на выходе (для protect-режима), замена на IRF MOSFET. В 2023 треде: «Термодатчик сгорел — заменил, и амп ожил».
Гибрид с DSP: Интеграция с Helix DSP.3 (через RCA) — для time-alignment и EQ, но это уже система, не чистый мод.

В целом, моды фокусируются на «ламповости + чистоте»: 80% — апгрейд компонентов, 20% — стабильность. Звук после: теплее, детальнее, сцена — как в студии.

Топ-треды для чтения:

DIYMobileAudio: Repair shop (2023) — свежие твики.

DIYMobileAudio: Tube amp discussion (2008) — основа всего.

Steve Meade: Amp guts (2013) — фото плат до модов.

NOS лампы для ECC83 (12AX7) в преампе Helix E400: подробный обзор

NOS (New Old Stock) — это новые, неиспользованные лампы из старых запасов (произведённые в 1940–1970-х годах), которые часто превосходят современные по качеству материалов, вакууму и звуковому балансу. В контексте лампового преампа Helix E400 (где ECC83 работает в мягком режиме +25V анод, SRPP-подобная топология) NOS-варианты дают заметный апгрейд: теплее окрас, больше гармоник (особенно второй), шире сцена и меньше микрофоники. Но они дорогие, требуют подбора по току (mA) и Gm (взаимной проводимости, 1400–2100 мкСм) и могут быть подделками.

Лампы делятся на long plates (длинные пластины, ~17 мм, 1950-е, более «винтажные») и short plates (короткие, ~14 мм, 1960-е, линейнее). В E400 идеальны long plates для «лампового» тепла, short — для детальности.

Топ-NOS варианты для Helix E400

Вот ключевые бренды (Mullard, Telefunken, Amperex), с характеристиками, звуком и ценами (ориентир на 2025, eBay/Reverb/Tube Depot). Все — двойные триоды, 9-pin, 12V накал.

Бренд / Модель	Год / Тип пластин	Ключевые характеристики	Звуковой профиль в преампе (типа E400)	Цена (за 1 шт, $)	Рекомендации для E400
Mullard ECC83 (Blackburn factory)	1950–1965, long/short ribbed plates (ребристые)	Gm: 1600–1800; mA: 0.8–1.2; низкий шум, медленный старт (flash на включении); часто с логотипами Philips/Amperex.	Тёплый, «бархатный» окрас: богатые средние (вокал/гитара как в «плаще тепла»), 3D-база, мягкий перегруз. Менее яркий, чем Telefunken, но идеален для SQ в авто — сцена за спикерами, без усталости. В E400 усиливает «ламповость» без потери бас.	100–300 (NOS yellow print 1963 — до 400$)	Лучший старт: ribbed long plates (1960-е). Матчить с Telefunken для баланса. Избегай reissue (JJ/Mullard 2020-х) — они «плоские».
Telefunken ECC83 (smooth/ribbed plates)	1955–1970, smooth plates (гладкие, diamond bottom)	Gm: 1600–2100; mA: 0.9–1.4; премиум (E83CC вариант с gold pins); сверхнизкий шум/микрофоника.	Прозрачный, детальный: отличная атака, широкая сцена (вперед/назад), нейтральные гармоники. В преампе — «воздушные» ВЧ, точный бас. В E400 добавит «Hi-Fi» без холода, идеально для сложных треков (джаз/классика).	150–400 (smooth plate 1964 — топ)	Smooth plates для максимальной чистоты. Не для «грязного» овала — с Mullard даёт магию, но не переусердствуй (комбо может быть слишком «цветным»).
Amperex Bugle Boy ECC83 (Holland, Philips factory)	1955–1965, long plates (foil D getter)	Gm: 1400–1800; mA: 0.8–1.6; red-tip mil-grade; часто с Mullard-логотипами.	Гармоничный, «пуншевый»: отличный бас/верхние средние, теплота с punch. В E400 — живая атака, богатые гармоники (2-я преобладает). Сочетается с Telefunken для «идеального» баланса.	200–350 (red-tip 1966 — редкость)	Long plates для тепла. Тестируй на низкий шум — в авто преампе критично. Комбо с Mullard MC1 — риск «перебора» (слишком colored).

Почему NOS лучше в Helix E400

Звук: Современные (JJ, Chinese) — дешёвые, но с большим шумом и плоским откликом. NOS дают +20–50% детальности/сцены: Mullard — для «эмоционального» SQ (вокал/рок), Telefunken — для точности (электроника/акустика), Amperex — универсал. В данной схеме (мягкий режим) они добавят гармоник без клиппинга.
Характеристики: NOS имеют лучший баланс триодов (симметрия <5%), ниже микрофоника (важно в машине от вибраций).
Риски: Подделки (fake Mullard с GE-логотипом) — проверяем дату/фабрику (Blackburn для Mullard). Храним вертикально, избегаем нагрева >60°C.

Тест: Включаем в преамп, слушаем на 50% громкости: шум < -90 дБ, сцена/детали.

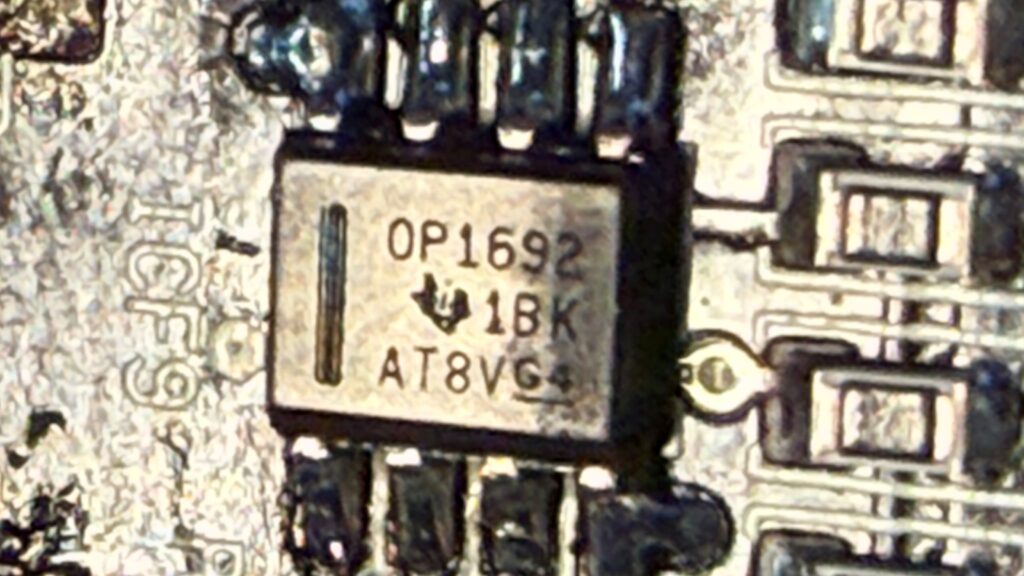

!Также при анализе работы выходного каскада после лампы ECC83 и перед входом на ОУ ICF9, была выявлена проблема постоянного напряжения на выходе: поскольку ток смещения составляет 300 нА, имеется потенциальная проблема с постоянным напряжением.

Неинвертирующий вход (+): Постоянное напряжение близко к 0В.

Инвертирующий вход (-): «Видит» сопротивление = (4.7кОм * 1.2кОм) / (4.7кОм + 1.2кОм) ≈ 957 Ом.

Разность входных токов создаст небольшое постоянное напряжение, которое усилится в ~5 раз. На выходе может быть десяток милливольт. Необходимо изменить номинал RF20A и RF20B на 1,5 кОм.

Эквивалентное сопротивление для конденсатора C1 теперь будет таким:
R_экв = R2 || (R_lamp + R1) = 47 кОм || (1 кОм + 1.5 кОм) = 47000 Ом || 2500 Ом ≈ 2373 Ом

Расчет новой частоты среза:
f_c = 1 / (2 * π * R_экв * C1) = 1 / (2 * 3.1416 * 2373 * 0.000001) ≈ 67 Гц

Балансировка по постоянному току: Сопротивление, «видимое» неинвертирующим входом (+) теперь равно R2 || (R_lamp + R1) ≈ 2.37 кОм. Сопротивление, «видимое» инвертирующим входом (-) равно R3 || R4 ≈ 0.96 кОм.

Разница есть, но она уже не такая катастрофическая, как при RF20=560 Ом (где было ~1.5 кОм против ~0.96 кОм). Подавляющая часть разности входных токов будет скомпенсирована.
Выходное напряжение постоянного тока уменьшится в разы по сравнению со схемой без балансировки.

Особенность:

Частота среза снизилась: Со 105 Гц до 67 Гц. Для ВЧ-канала это, как правило, хорошо! А у нас как раз каналы 1-2 должны использоваться под ВЧ.
- Мы меньше «обрезаем» низкие средние частоты, что может дать более натуральное звучание твитера, особенно в районе 80-100 Гц.

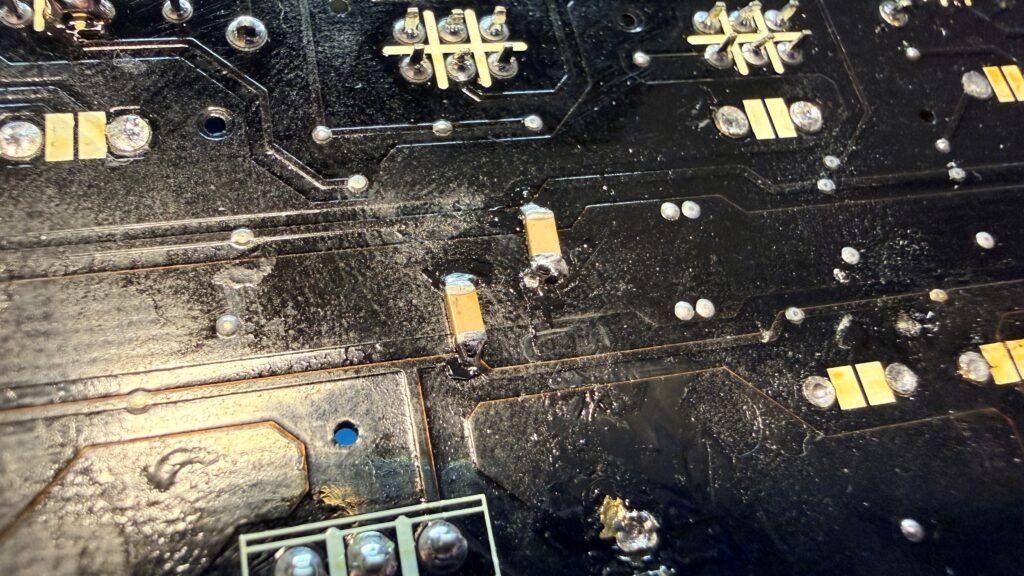

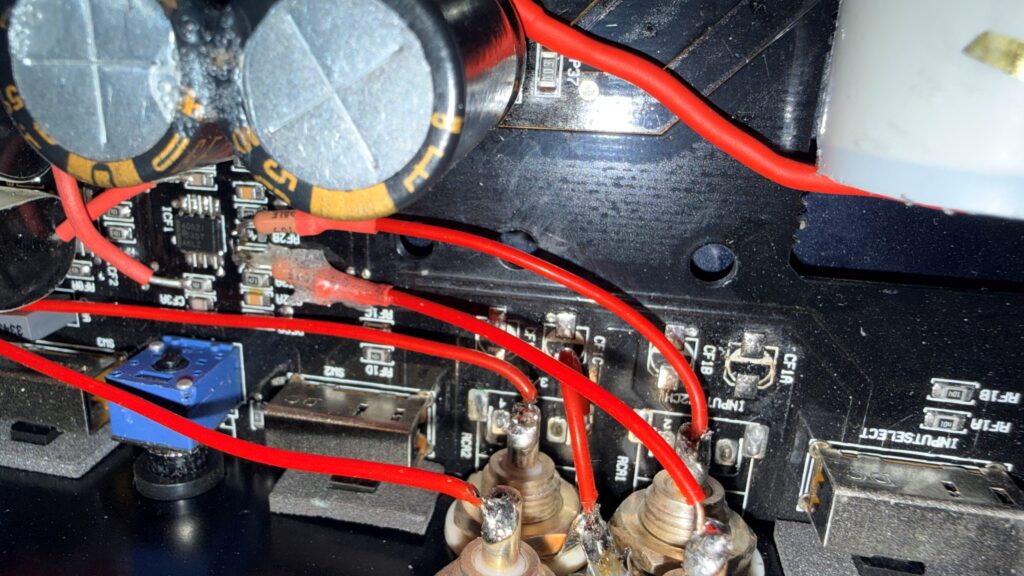

Ниже фото замененных резисторов RF20A и RF20B в каналах 1-2:

Такие же резисторы необходимо заменить в каналах 3-4, но тут вдруг было обнаружено что RF20C вообще другого номинала, из-за чего в первоначальных измерениях мы видели расхождения в уровнях:

На этом всё!) Тестовая прослушка прошла отлично, теперь всё на своих местах, детальность отличная, голос и струнные звучат просто шикарно, усилитель был настроен с «заточкой» 1-2 каналы на ВЧ-диапазон, 3-4 каналы на СЧ/ВЧ. Снимаем итоговые измерения и в конце будут общие фото по внесенным изменениям. Всем удачи, добра и слушайте качественную музыку)))
