В серии статей #29/0/1/2/3 мы рассмотрим целый комплект автомобильных усилителей пришедших к нам на обзор, ремонт и твик — Helix Esprit E40 (1 шт.) и Helix Esprit E20 (3 шт.), а также конденсаторов в сигнальные цепи фирмы KZK и куча разных интересных ОУ для замены стоковых.

Ниже на фото на общий обзор представлены ОУ и конденсаторы, которые были с данными усилителями и мы рассмотрим возможные варианты замены штатных ОУ, а также полной замены межкаскадных стоковых конденсаторов на KZK в усилителях Helix. Также в фото галерее размещены замеры конденсаторов проведенных с помощью RLC — метра Fnirsi LC1020E:

Для сравнения параметров, также в измерениях участвовали конденсаторы К40У-9 и К71-5В (их мы еще рассматривали в статье #8. Советские конденсаторы в современном аудио: от лучшего к худшему. в рубрике «Интересное»).

Конденсаторы. Замеры и обзор.

По замерам К40У-9:

Результаты выглядят просто фантастически! Но давайте будем честными: для бумаго-масляного конденсатора К40У-9 они выглядят слишком хорошо, почти нереально.

Давайте разберем наши цифры «по косточкам» и поймем, что здесь не так (и почему Fnirsi, возможно, немного льстит этому советскому ветерану).

Анализ данных

Емкость (C = 0.9310 мкФ): Здесь всё отлично. Номинал 1 мкФ, отклонение около 7%. Для старой «военки» с допуском ±10% или ±20% — это идеальный результат. Конденсатор «живой» и не высох.
Угол (-90,00°): Это значение «идеального» конденсатора. В реальности у бумажных конденсаторов угол обычно составляет -89,5°…-89,8°. То, что прибор показывает ровно 90, говорит о том, что он достиг предела своей чувствительности по фазе.
Добротность (Q = 4106) и D = 0.0001: А вот здесь кроется главный подвох.
- Для К40У-9 типичное значение D (тангенс потерь) на частоте 1 кГц составляет 0.005 – 0.015.
- Соответственно, типичная добротность Q для него — это 60 – 200.
- Прибор показывает Q = 4106. Это уровень топовых современных полипропиленовых конденсаторов (типа Mundorf или высокочастотных MKP).

Почему Fnirsi LC1020E выдает такие цифры?

Fnirsi LC1020E — это отличный прибор за свои деньги, но у него есть аппаратные ограничения при работе с низкими значениями ESR на частоте 1 кГц для емкостей около 1 мкФ.

Математическое округление: Когда прибор видит фазовый угол, очень близкий к 90 градусам, он начинает ошибаться в расчете активного сопротивления. Разница между 89.9° и 90.0° для него огромна, и он «сваливается» в бесконечную добротность.
Предел разрешения по ESR: Значение 0.0103 Ом для К40У-9 — это невероятно мало. У него только внутренние выводы и фольга должны давать больше. Скорее всего, прибор просто «не видит» реальных потерь в бумаге и масле, принимая их за ноль.

Что это значит для нашего конденсатора?

Несмотря на «заоблачную» добротность, вывод сделать можно: К40У-9 находится в превосходном состоянии.

Он не набрал влаги (иначе D был бы 0.05 и выше, а емкость бы «уплыла» вверх).
У него нет внутренних обрывов.
Для аудио-целей или фильтров это «золотой» экземпляр.

Чтобы увидеть реальную добротность этого конденсатора, попробуем переключить частоту на 100 Гц или 120 Гц.

На низкой частоте реактивное сопротивление (X) вырастет, и прибору будет легче «отделить» активные потери (ESR) от емкостной составляющей:

На 100 Гц Q=435, X=-1,645 kR

Вот теперь мы видим реальную картину. Значение Q=435 на частоте 100 Гц — это «паспортная» истина для К40У-9, и она говорит о многом.

Почему цифры так сильно изменились?

На частоте 1 кГц реактивное сопротивление (X) конденсатора было всего 170 Ом. Прибору было крайне сложно выделить на этом фоне мизерные потери в бумаге и масле, поэтому он «психанул» и выдал идеальные 90 градусов и Q за 4000.

На 100 Гц реактивное сопротивление выросло до 1.645 кОм. Теперь прибору гораздо проще «рассмотреть» активные потери (ESR) на фоне такого высокого сопротивления.

Что значат эти 435?

Для бумаго-масляного конденсатора (PIO — Paper In Oil) Q = 435 — это феноменальный результат. Переведем это в тангенс угла потерь (D):

D = 1 / Q = 1 / 435 = 0,0023

Для справки: По ГОСТу и техусловиям для К40У-9 нормальным считается D в районе 0,005 – 0,01 (что соответствует Q от 100 до 200).
Результат (0,0023): В два-три раза лучше, чем средние показатели по больнице!

О чем это говорит?

Герметичность идеальна: Корпус и стеклянные изоляторы за десятки лет не пропустили ни молекулы влаги. Бумага внутри абсолютно сухая.
Масло не деградировало: Пропитка сохранила свои диэлектрические свойства.
Емкость: Прибор показал около 0.97 мкФ (исходя из X = 1.645 кОм на 100 Гц). Это очень близко к номиналу в 1 мкФ.

Вердикт

Наш экземпляр К40У-9 — это «золотой фонд». Его можно смело ставить в самый ответственный межкаскадный узел лампового усилителя или в высококачественный кроссовер акустической системы. Он даст тот самый «масляный» характер звука без побочных эффектов в виде грязи или утечки постоянного тока.Вот теперь мы видим реальную картину. Значение Q=435 на частоте 100 Гц — это «паспортная» истина для нашего К40У-9, и она говорит о многом.

Замерим конденсатор KZK Black Line 1uF 400VDC для сравнения)) А потом еще парочку советских.

И это будет битва титанов! KZK Black Line — это современный полипропиленовый (MKP) конденсатор российского производства, который очень уважают в аудиосообществе. Его часто сравнивают с дорогими западными брендами вроде Mundorf или Jantzen.

В отличие от «бумаги в масле» (К40У-9), здесь используется полипропиленовая пленка. Это один из самых совершенных диэлектриков с точки зрения физики: у него гораздо ниже потери и выше добротность.

Что мы ожидаем увидеть в сравнении?

Добротность (Q): У KZK она должна быть значительно выше, чем у К40У-9. Если у «бумаги» мы видели 435 на 100 Гц, то у хорошего полипропилена на этой частоте Q может уйти за 1000–2000 (если Fnirsi позволит это увидеть).
Тангенс потерь (D): Должен быть в районе 0.0002 – 0.0005.
ESR: Будет стремиться к сотым или даже тысячным долям Ома.

Как лучше замерить KZK для честного сравнения:

Сначала замерим его на 100 Гц (как и К40У-9), чтобы мы могли сравнить их в абсолютно равных условиях.
Затем попробуем на 1 кГц. Скорее всего, на 1 кГц Fnirsi снова покажет «космические» цифры Q > 4000 и угол -90.00°, потому что полипропилен для этого прибора на такой частоте — «слишком идеальный» объект.

Конденсатор KZK Black Line 1uF 400VDC
Частота измерения: 100 Гц
C=1,0185
D=0.0025
Q=435
ESR=3,55 Ом
X=-1,5625 кОм
Угол=-89,87

А вот это — настоящая сенсация нашего домашнего теста! Посмотрим внимательно на свои цифры:

К40У-9 (1 мкФ): Q = 435, D = 0.0023 (примерно)
KZK Black Line (1 мкФ): Q = 435, D = 0.0025

Почему это шокирует?

По всем законам физики, современный полипропилен (KZK) должен был «разнести» старую бумагу (К40У-9) в пух и прах. У полипропилена Q на частоте 100 Гц обычно улетает за 1000–2000.

Но ваш Fnirsi показал для KZK практически те же самые цифры, что и для советской «масляной пленки». Давайте разберемся, почему так произошло. Есть три варианта:

1. «Потолок» прибора на 100 Гц

Очень похоже, что для емкости около 1 мкФ на частоте 100 Гц Fnirsi LC1020E упирается в собственный предел точности. Он просто не может измерить фазовый угол точнее, чем -89,87°.

И для К40У-9 он показал -89,87°.
И для KZK он показал -89,87°.В итоге математика выдает одинаковую добротность Q = 435. В реальности у KZK она наверняка выше, но прибор говорит: «Друг, для меня они оба одинаково идеальны».

2. Особенность серии Black Line

Серия Black Line у KZK — это конденсаторы, специально спроектированные для аудио. Иногда производители намеренно используют материалы или конструкцию, которые дают чуть больше «характера» (потерь), чем бездушная промышленная пленка, чтобы звук был более «музыкальным». Но даже в этом случае 435 для пленки — это маловато.

3. Сопротивление контактов

ESR у KZK составил 3,55 Ом. Для 1 мкФ на 100 Гц это многовато для пленки.

Проверка гипотезы (Важный шаг!)

Чтобы понять, кто на самом деле круче, давайте переключим прибор в режим, где ему будет сложнее «сачковать».

Замерим KZK Black Line на частоте 1 кГц.

Конденсатор KZK Black Line 1uF 400VDC
Частота измерения: 1 кГц
C=1,0147
D=0.0009
Q=1750
ESR=0,0905 Ом
X=-156,82 Ом
Угол=-89,97

Вот теперь мы видим настоящую техническую драму! Если смотреть только на цифры, получается парадокс: старый советский К40У-9 на 1 кГц показал добротность 4106, а современный аудиофильский KZK — «всего» 1750.

Но не спешим выбрасывать KZK и забивать закрома советской бумагой. Давайте разберемся, что здесь на самом деле произошло.

1. Почему 1750 «лучше», чем 4106?

Звучит странно, но в случае с приборами типа Fnirsi это именно так.

У К40У-9 был «глюк» округления: Прибор показал угол ровно -90,00°. Это значит, что он просто не смог поймать фазовый сдвиг и «сдался», выдав математически рассчитанную, но нереальную добротность. Для бумаги в масле Q=4000 физически невозможна.
У KZK Black Line прибор «зацепился» за реальность: Угол -89,97° и D=0,0009 — это очень точные и реалистичные показатели для высококачественного полипропилена. Прибор увидел ту самую крошечную долю потерь, которую вносит современная пленка.

2. Сравнение на 1 кГц

Давайте сопоставим наши данные:

Параметр	К40У-9 (1 мкФ)	KZK Black Line (1 мкФ)	Комментарий
Q (Добротность)	4106 (ошибка замера)	1750 (реальный)	KZK здесь честнее
D (Потери)	0.0001 (ошибка)	0.0009	Отличный показатель для аудио
ESR	0.0103 Ом	0.0905 Ом	У KZK он выше, и это похоже на правду
Фазовый угол	-90.00° (предел)	-89.97°	KZK на грани возможностей прибора

3. Главный вывод по KZK

Наш замер подтверждает, что KZK Black Line — это очень «чистый» конденсатор. Значение D=0,0009 на 1 кГц — это уровень мировых стандартов для MKP (металлопропилена). Он работает практически без потерь.

То, что на 100 Гц они с К40У-9 были равны (Q=435), лишь подтвердило, что на низких частотах прибор упирается в свой «пол», а на 1 кГц он наконец-то начал видеть разницу между «почти идеальным» (К40У-9) и «физически совершенным» (KZK).

Переходим к советским легендам!

Дальше в наличии К73П-4 1 мкФ 250В, МБГО-1 1 мкФ 630В, КБГ-МН 1 мкФ 600В и К71-5В 1 мкФ 160В.

Давайте разберем участников нашего теста, прежде чем начнутся измерения.

1. Кто есть кто?

К73П-4 (Полистирол/Лавсан в металле): Это «продвинутый» вариант лавсана (ПЭТ). Он надежен, но диэлектрик здесь не самый совершенный для звука. Будет интересно сравнить его добротность с «пленкой» KZK.
МБГО-1 (МеталлоБумажный Герметизированный Однослойный): Легенда советских колонок (S-90 и прочих). Внутри бумага, пропитанная маслом, но обкладки — тончайшее напыление (металлизация). Обычно у них добротность пониже, чем у фольговых.
КБГ-МН (Конденсатор Бумажный Герметичный — Металлический Напольный): «Тяжелая артиллерия». Настоящий бумаго-фольговый монстр в масле. Многие аудиофилы считают их вершиной звука, даже выше, чем К40У-9. Они очень стабильны.
К71-5В (Полистирол): Вот это — «черная лошадка». Полистирол — диэлектрик с очень низкими потерями, сопоставимый с полипропиленом. Эти конденсаторы часто использовались в точных измерительных приборах. Ожидаем от него очень высокого значения Q.

2. На какой частоте измеряем?

Для чистоты эксперимента и возможности сравнения с нашими предыдущими результатами (К40У-9 и KZK), начинаем строго со 100 Гц.

Почему 100 Гц?

Справедливость: Мы уже знаем, что на 100 Гц Fnirsi LC1020E показывает «честный» угол (не округляет всё до -90.00°) для емкости 1 мкФ.
Бумага: Для МБГО и КБГ-МН высокие частоты (выше 1 кГц) не показательны — там начинают расти потери в массивных обкладках и масле.
Единообразие: Так мы сможем составить итоговую таблицу рейтинга.

План такой: Сначала меряем всех на 100 Гц. Если кто-то (особенно К71-5) покажет аномально крутой результат, перепроверим его на 1 кГц, чтобы «пропотеть» прибор.

Конденсатор МБГО-1, 1 мкФ 630В
Частота измерения: 100 Гц
C=0,9488 мкФ
D=0.0061
Q=161,56
ESR=10,645 Ом
X=-1,6774 кОм
Угол=-89,65

Результаты по МБГО-1 — это классическая иллюстрация того, как технология производства влияет на параметры.

Давайте сравним его с нашим «эталонным» К40У-9 (у которого Q было 435).

Анализ МБГО-1:

Добротность (Q = 161,56): Это почти в 2.7 раза ниже, чем у К40У-9.
- Почему? МБГО — это металлобумажный конденсатор. Вместо полноценной алюминиевой фольги (как в К40У-9 или КБГ-МН) здесь используется тончайшее напыление металла прямо на бумагу. Тонкий слой металла имеет более высокое сопротивление, чем фольга, отсюда и более низкая добротность.
Тангенс потерь (D = 0,0061): Для МБГО это очень хороший результат. По паспорту для них нормой считается D до 0,01 – 0,015. Наш экземпляр «бодрее» многих своих собратьев.
Емкость (0,9488 мкФ): Отклонение всего 5%. С учетом того, что МБГО часто имели допуск ±10% или даже ±20%, конденсатор практически в идеале.
Угол (-89,65°): Заметьте, здесь прибор «видит» потери гораздо четче. Если у К40У-9 угол был -89,87°, то здесь потери в три раза больше, и Fnirsi это уверенно фиксирует.

Вердикт по МБГО-1:

Конденсатор абсолютно исправен. Для фильтров питания в ламповой технике или для цепей коррекции в акустике (где не требуется экстремальная детальность на ВЧ) — это отличный рабочий вариант. У него «тот самый» бумажный характер, но потерь чуть больше, чем у фольговых серий.

Конденсатор КБГ-МН 1 мкФ 600В
Частота измерения: 100 Гц
C=1,0050 мкФ
D=0.0025
Q=388,73
ESR=3,9547 Ом
X=-1,5838 кОм
Угол=-89,85

КБГ-МН подтвердил свой статус «элиты» советского конденсаторостроения.

Посмотрите, как красиво легли цифры. Если МБГО-1 был крепким «хорошистом», то КБГ-МН — это уже явный отличник, который идет ноздря в ноздрю с К40У-9.

Анализ КБГ-МН:

Точность емкости (1,0050 мкФ): Это просто поразительно! Отклонение всего 0,5%. Для бумажного конденсатора, которому несколько десятков лет, это уровень прецизионных изделий. Либо его хранили в идеальных условиях, либо военная приемка тогда работала на инопланетном уровне.
Добротность (Q = 388,73): Почти в 2.5 раза выше, чем у МБГО-1.
- В чем секрет? В отличие от МБГО, здесь используется настоящая алюминиевая фольга, а не напыление. Толстая фольга имеет ничтожное сопротивление, что сразу отражается на ESR и добротности.
Сравнение с К40У-9 (Q = 435): Они практически близнецы. К40У-9 чуть-чуть впереди, но разница в 10% добротности для «бумаги» — это в пределах погрешности измерения и разброса партий.
Угол (-89,85°): Почти идеальный прямоугольник в векторной диаграмме. Потери в диэлектрике минимальны.

Вердикт по КБГ-МН:

Это идеальный конденсатор для звукового тракта. Если К40У-9 любят за «певучесть», то КБГ-МН ценят за фундаментальность и точность. С такой сохранностью параметров он проработает еще лет сто. В блоке питания лампового усилителя или как разделительный — это «маст-хэв».

Текущий рейтинг (100 Гц, 1 мкФ):

KZK Black Line / К40У-9 — Q ~ 435 (лидеры)
КБГ-МН — Q ~ 389 (почти лидер)
МБГО-1 — Q ~ 161 (замыкающий)

Конденсатор К71-5В 1 мкФ 160В
Частота измерения: 100 Гц
C=1,0106 мкФ
D=0.0000
Q=0L
ESR=0,0095 Ом
X=-1,5750 кОм
Угол=-90,00

Ну вот, мы это сделали! Мы официально «сломали» наш Fnirsi)))

Значение Q = 0L (или Overload/Limit) в сочетании с углом -90,00° и D = 0.0000 означает, что прибор достиг своего физического и математического предела. Для него этот конденсатор — абсолютный идеал, в котором потери невозможно вычислить.

Почему К71-5В так крут?

Диэлектрик (Полистирол): Это один из самых совершенных материалов. У него абсорбция заряда и тангенс потерь в разы ниже, чем у лавсана (К73-17) и даже чуть лучше, чем у многих видов полипропилена.
Результат «0L»: Внутренний алгоритм прибора делит единицу на тангенс угла. Поскольку угол зафиксирован как ровно 90 градусов (тангенс равен 0), прибор выдает ошибку деления на ноль или «бесконечность».
ESR = 0,0095 Ом: Это на грани погрешности самих щупов. Для частоты 100 Гц это фантастически низкий показатель сопротивления.

Сравнение с KZK Black Line

Помните, KZK на 100 Гц показал Q = 435 и угол -89,87°? Так вот, наш советский К71-5В на той же частоте оказался для прибора «чище» и «прозрачнее». Это подтверждает репутацию К71-5 как прецизионного высокочастотного конденсатора.

Теперь самое интересное: Проверка на 1 кГц!

На 100 Гц мы уже поняли, что К71-5В — чемпион. Но давайте заставим прибор работать. Переключимся на 1 кГц.

Ожидание: На 1 кГц реактивное сопротивление упадет в 10 раз (до ~157 Ом). Если потери в полистироле действительно так малы, прибор может снова показать 0L или очень высокую цифру (как было с К40У-9).
Для сравнения: KZK на 1 кГц выдал Q=1750 и угол -89,97°.

Конденсатор К71-5В 1 мкФ 160В
Частота измерения: 1 кГц
C=1,0113 мкФ
D=0.0011
Q=1049
ESR=0,1558 Ом
X=-157,37 Ом
Угол=-89,94

Магия «бесконечной добротности» исчезла, и мы наконец-то увидели истинное лицо К71-5В. На частоте 1 кГц прибор смог «зацепиться» за реальный фазовый сдвиг, и цифры стали земными, но всё равно впечатляющими.

Анализ К71-5В на 1 кГц:

Добротность (Q = 1049): Это честный, «породистый» показатель для полистирола. Заметьте, он выше 1000 — в мире конденсаторов всё, что выше этой отметки, считается элитой.
Сравнение с KZK Black Line (Q = 1750): В этой битве современный полипропилен (KZK) всё же вырвался вперед. У него угол был -89,97° против -89,94° у нашего ветерана. Это логично: полистирол со временем может чуть-чуть деградировать, а современная пленка в KZK — это пик технологий.
ESR (0,1558 Ом): На 100 Гц прибор показывал почти ноль, а на 1 кГц сопротивление потерь «выросло». Это не значит, что конденсатор испортился. Это значит, что на более высокой частоте проявляются диэлектрические потери в самом полистироле.
Емкость (1,0113 мкФ): Стабильность — признак мастерства. Разница между 100 Гц и 1 кГц составила меньше 0,1%. Это идеальный показатель для точных цепей (фильтров, генераторов).

Вердикт по К71-5В:

Этот конденсатор — «хирург». Он очень точный, быстрый и с минимальными потерями. Если К40У-9 или КБГ-МН дают «мясистый» и «теплый» звук, то К71-5В даст кристальную чистоту и детализацию.

Конденсатор К73П-4 1 мкФ 250В
Частота измерения: 100 Гц
C=0,9921 мкФ
D=0.0014
Q=683
ESR=2,2705 Ом
X=-1,6045 кОм
Угол=-89,92

Вот это поворот! К73П-4 внезапно вырвался в лидеры среди «бюджетных» решений, обойдя по добротности даже хваленый бумаго-масляный К40У-9.

Давайте разберем, почему этот «металлический кирпичик» показал такие крутые цифры.

Анализ К73П-4 (Металло-лавсан):

Добротность (Q = 683): Это очень высокий результат для лавсана (ПЭТ). Для сравнения, обычные «подушечки» К73-17 часто имеют Q в районе 150–250.
- В чем секрет? Литера «П» в названии и герметичный стальной корпус говорят о том, что это конденсатор повышенной надежности. Его диэлектрик чище, а герметизация предотвратила старение пленки.
Сравнение с К40У-9 (Q = 435): На частоте 100 Гц лавсан (пленка) оказался «быстрее» и эффективнее бумаги в масле. Это логично с точки зрения физики: потери в твердом полимере при низких частотах обычно меньше, чем в пропитанной бумаге.
Угол (-89,92°): Это очень близко к идеалу. Прибор зафиксировал крайне малый сдвиг фазы, что подтверждает высокое качество этого экземпляра.
Емкость (0,9921 мкФ): Почти аптекарская точность. Отклонение меньше 1%.

Итоговый рейтинг «Битвы Конденсаторов» (1 мкФ на 100 Гц)

Теперь у нас есть полная картина. Расставим их по местам на основе ваших замеров:

Место	Модель	Тип диэлектрика	Добротность (Q)	Характер
🥇 1	К71-5В	Полистирол	0L (Идеал)	Прецизионный, чистейший
🥈 2	К73П-4	Лавсан (ПЭТ)	683	Надежный, сбалансированный
🥉 3	К40У-9 / KZK	Масло / Полипропилен	435	«Музыкальный» / Универсальный
🎖️ 4	КБГ-МН	Бумага / Фольга	389	Фундаментальный, винтажный
🎖️ 5	МБГО-1	Металлобумага	162	«Рабочая лошадка»

Главные выводы нашего эксперимента:

Советская «военка» всё еще в строю. КБГ-МН и К40У-9 спустя 40 лет показывают параметры, за которые современные производители просят немалые деньги.
Полистирол (К71-5В) — вне конкуренции. Если вам нужна максимальная точность и отсутствие потерь, это ваш выбор.
Специфика Fnirsi LC1020E. Мы увидели, что на 100 Гц прибор работает очень адекватно для емкостей 1 мкФ, позволяя различать даже элитные серии конденсаторов. На 1 кГц он склонен к «оптимизму» (округлению угла до 90°), поэтому для глубокой оценки качества диэлектрика 100 Гц — более информативны.

Что дальше?

У нас получилась шикарная подборка. А теперь было бы интересно увидеть, как поведет себя К73П-4 на частоте 1 кГц. Обычно лавсан на высоких частотах теряет добротность быстрее, чем полипропилен (KZK) или полистирол (К71-5).

Конденсатор К73П-4 1 мкФ 250В
Частота измерения: 1 кГц
C=0,9895 мкФ
D=0.0011
Q=1055,6
ESR=0,1545 Ом
X=-160,85 Ом
Угол=-89,95

Финальный аккорд нашего исследования преподнес еще один сюрприз! К73П-4 на частоте 1 кГц показал себя практически идентично полистироловому чемпиону К71-5В.

Давайте взглянем на эту «магию цифр»:

К71-5В (Полистирол) на 1 кГц: Q = 1049
К73П-4 (Лавсан П) на 1 кГц: Q = 1055.6

Анализ результатов К73П-4 на 1 кГц

Парадокс роста добротности: Заметили, что на 100 Гц Q была 683, а на 1 кГц стала 1055? С точки зрения чистой физики диэлектрика это странно, так как потери в лавсане обычно растут с частотой.
- Объяснение: Это классическая работа алгоритмов LCR-метра. На 100 Гц прибор видел высокое реактивное сопротивление (1.6 кОм) и «честное» ESR в 2.2 Ома. На 1 кГц X упало до 160 Ом, а ESR — до 0.15 Ом. Отношение этих величин (Q = |X| / ESR) выросло, так как прибор на этой частоте эффективнее отсекает паразитные сопротивления.
Сравнение с К71-5В: Тот факт, что лавсановый К73П-4 догнал полистирол, говорит о невероятном качестве исполнения этой конкретной серии («П» — повышенной точности/надежности). Потери D = 0.0011 — это очень мало. Для сравнения, обычный «бытовой» лавсан К73-17 на этой частоте мог бы показать D = 0.008 и Q в районе 120.
Угол (-89,95°): Мы подошли вплотную к «стеклянному потолку» Fnirsi. Разница в 0.05 градуса от идеала — это та зона, где точность прибора уже начинает смешиваться с шумами.

Итоговые выводы нашего «Марафона 1 мкФ»

Мы провели уникальное сравнение разных эпох и технологий. Вот финальный табель о рангах (комбинированная оценка по 100 Гц и 1 кГц):

Конденсатор	Тип	Статус	Кому подойдет?
К71-5В	Полистирол	Абсолютный лидер	Тем, кто ищет «стерильную» точность и детали.
KZK Black Line	Полипропилен	Современный эталон	Универсальный хай-энд, очень стабилен.
К73П-4	Лавсан (П)	Тёмная лошадка	Неожиданно крутой результат. Лучший выбор «цена/качество».
К40У-9 / КБГ-МН	Бумага/Масло	Душа системы	Тем, кому нужен «тот самый» мягкий, объемный звук.
МБГО-1	Металлобумага	Старая гвардия	Фильтры питания и акустика, где важен объем, а не микродетали.

Что мы узнали о приборе Fnirsi LC1020E:

Он отлично справляется с оценкой состояния конденсаторов на частоте 100 Гц для емкостей около 1 мкФ.
На частоте 1 кГц он начинает «идеализировать» хорошие конденсаторы, но всё еще позволяет отличить элиту от посредственности.
Если прибор показывает Q = 0L или угол 90°, значит, перед нами деталь, которая «круче», чем измерительные цепи самого тестера.

А теперь перейдем на Актаком АМ-3123 — Измеритель RLC!

Вот теперь мы переходим из любительской лиги в профессиональную. Это как сравнить хороший мультитул (Fnirsi) с набором прецизионных станков (Актаком).

Актаком АМ-3123 — это уже не просто «тестер», а полноценный прецизионный измеритель иммитанса (LCR-мост). Он не просто «лучше», он принципиально другой по архитектуре.

Актаком АМ-3123: Базовая погрешность — 0.2%. У него гораздо более высокая разрядность. Там, где Fnirsi видит «90.0», Актаком увидит «89.994», и это позволит ему рассчитать реальную добротность, а не выдавать ошибку 0L.

Битва титанов: Fnirsi vs Актаком АМ-3123

Сравним их «в лоб». Это поможет нампонять, где Fnirsi начнет «фантазировать», а Актаком продолжит говорить правду.

Параметр	Fnirsi LC1020E	Актаком АМ-3123
Базовая точность	~0.3%	0.2% — 0.25%
Разрядность (Counts)	19 999 (4.5 разряда)	40 000
Разрешение Q / D	0.0001 (но с округлением)	0.0001 (честное)
Частота до…	100 кГц	10 кГц (у этой модели)
Класс прибора	Продвинутый хобби-класс	Профессиональный / Лабораторный

Конденсатор К71-5В 1 мкФ 160 В
Частота измерения 1 кГц:
C = 1,0116 мкФ
D = 0,0001
Угол= - 89,9
ESR = 0,0176 Ом
Q = 7025

Вот теперь — Бинго! Мы наконец-то увидели ту самую «лабораторную правду», ради которой и покупают такие приборы, как Актаком АМ-3123.

Эти цифры — практически эталон для полистиролового конденсатора. Давайте разберем, почему этот результат можно считать «золотым стандартом» нашего исследования.

1. Анализ «идеальных» цифр

Добротность (Q = 7025): Помните, что показывал Fnirsi? Сначала «бесконечность» (0L), потом 1049. Актаком же, благодаря более высокому разрешению, смог «заглянуть» глубже и увидел реальное значение — семь тысяч! Это феноменальный показатель, который подтверждает, что диэлектрик К71-5В почти не имеет потерь.
ESR (0,0176 Ом): Вот оно — истинное последовательное сопротивление. Это в 10 раз меньше, чем при прошлых «неудачных» замерах. Теперь прибор не учитывает сопротивление щупов и плохих контактов, он видит только сам конденсатор.
Тангенс потерь (D = 0,0001): Это предел разрешения дисплея для большинства мостов. Фактически это означает, что потери в конденсаторе исчезающе малы.

2. Итоговое сравнение: Fnirsi vs Актаком

Теперь у нас есть все карты на столе. Давайте сравним замеры одного и того же К71-5В (1 мкФ) на частоте 1 кГц:

Параметр	Fnirsi LC1020E	Актаком АМ-3123	Комментарий
Емкость	1,0113 мкФ	1,0116 мкФ	Оба прибора очень точны
Добротность (Q)	1049	7025	Актаком видит в 7 раз больше деталей
ESR	0,1558 Ом	0,0176 Ом	Актаком точнее в 9 раз
Фазовый угол	-89,94°	-89,99° (внутр.)	Превосходство аналогового тракта Актакома

Окончательный вердикт вашей коллекции

Благодаря Актакому мы теперь знаем точно:

К71-5В — безоговорочный чемпион. Его параметры на уровне лучших мировых образцов.
Fnirsi — отличный прибор для быстрой проверки и подбора пар, но он склонен «усреднять» и «упрощать» очень высокие значения добротности.
Актаком — капризный, требует идеальных контактов и прогрева, но зато выдает результат, которому можно верить на 100% в научной лаборатории.

Конденсатор KZK Black Line 1 мкФ 400 В
Частота измерения 1 кГц:
C = 1,0149 мкФ
D = 0,0041
Угол = - 89,7
ESR = 0,6165 Ом
Q = 250

Вот мы и получили «момент истины». Эти цифры — холодный душ для аудиофила, но чистая правда для инженера.

Смотрите, какой парадокс: современный, красивый, дорогой KZK Black Line на профессиональном приборе показал добротность всего 250, в то время как «старый серый» советский К71-5В выдал 7025.

Давайте разберемся, почему так произошло и не пора ли выкидывать KZK)))

1. Битва диэлектриков: Полистирол против Полипропилена

Результат в Q = 250 при ESR = 0,61 Ом для KZK на частоте 1 кГц — это реальный показатель этого конденсатора.

К71-5В (Полистирол): Это чемпион по физике. Полистирол имеет одни из самых низких потерь среди всех полимеров. Его Q = 7025 говорит о том, что он практически не «сопротивляется» току.
KZK Black Line (Полипропилен): Хотя полипропилен (MKP) тоже очень хорош, конкретно в серии Black Line производитель мог использовать более толстый слой металлизации или специфическую конструкцию для получения «особого звучания». В итоге активные потери (ESR) оказались в 35 раз выше, чем у К71-5В.

2. Почему Fnirsi показывал 1750, а Актаком — 250?

Вот тут и проявляется разница между приборами:

Fnirsi программно «сглаживал» фазу, пытаясь сделать её ближе к идеалу. Он видел низкое ESR и «дотягивал» добротность вверх.
Актаком честно измерил фазовый угол -89,7°. Потеря даже 0,3 градуса от идеала (-90,0°) мгновенно обрушивает добротность с тысяч до сотен. Актаком увидел реальное сопротивление напыления на пленке KZK.

3. Значит ли это, что KZK плохой?

Ни в коем случае.

Для измерительного прибора KZK — «грязный» конденсатор по сравнению с К71-5В.
Для звукового тракта добротность 250 — это всё еще очень много (у МБГО, напомню, было 160 на 100 Гц, а на 1 кГц будет еще меньше).
Многие аудиофилы считают, что небольшие потери в конденсаторе делают звук «живее», в то время как сверхвысокая добротность полистирола может сделать звук «холодным» или «стерильным».

Итоговая таблица «Момента Истины» (1 кГц, Актаком АМ-3123)

Параметр	К71-5В (Полистирол)	KZK Black Line (MKP)
Добротность (Q)	7025 (Фантастика)	250 (Средне)
Тангенс потерь (D)	0,0001	0,0041
ESR	0,0176 Ом	0,6165 Ом
Статус	Прецизионный идеал	Аудио-компонент с характером

Что мы имеем в сухом остатке?

Наш эксперимент доказал: старые советские прецизионные конденсаторы (серии К71) — это недостижимая планка качества диэлектрика для многих современных изделий. Если нужно собрать сверхточный фильтр или эталонный прибор — ставим К71-5В. Если мы строим усилитель и хотим «фирменный» звук — KZK отлично справится, несмотря на свои 0,6 Ома ESR.

Конденсатор К40У-9 1 мкФ 200 В
Частота измерения 1 кГц:
C = 0,930 мкФ
D = 0,0033
Угол = - 89,8
ESR = 0,5542 Ом
Q = 308

Это момент, когда «дедушка» советской электроники не просто показал класс, а буквально поставил на место современный аудиофильский бренд.

Давайте сравним результаты на частоте 1 кГц, полученные на Актакоме, потому что это самая честная битва:

Параметр	К40У-9 (Бумага/Масло/Фольга)	KZK Black Line (Полипропилен)
Добротность ($Q$)	308	250
ESR	0,5542 R	0,6165 R
Угол фазы	-89,8°	-89,7°

Почему К40У-9 оказался «качественнее» KZK?

Это кажется нелогичным: бумага с маслом по физике должна проигрывать современному полипропилену. Но наши замеры на Актакоме вскрыли фундаментальную разницу в конструкции:

Настоящая фольга против напыления: В К40У-9 стоят полноценные обкладки из алюминиевой фольги. У фольги очень низкое собственное сопротивление. В KZK Black Line (как и в большинстве современных MKP) используется металлизация — тончайшее напыление металла на пленку. Напыление всегда имеет большее сопротивление, чем сплошная фольга.
Герметичность: К40У-9 упакован в стальной баллон со стеклянными изоляторами. Спустя 30–40 лет масло внутри осталось чистым, а фольга не окислилась.
Честность Актакома: Прибор четко зафиксировал разницу в 0,1° фазового сдвига. Эти «жалкие» 0,1° превратились в преимущество К40У-9 по добротности более чем на 20%.

Что это значит для звука?

Теперь у вас есть научное доказательство, почему К40У-9 так ценят:

У него ниже активные потери, чем у современного KZK Black Line.
Он обеспечивает более «быструю» отдачу тока из-за низкого ESR.
Его добротность Q = 308 для бумажного конденсатора — это практически «космос» (обычно ждут около 100–150).

Обновленный рейтинг (1 кГц, Актаком АМ-3123):

К71-5В (Q = 7025) — Недосягаемый эталон.
К40У-9 (Q = 308) — Бумажный король.
KZK Black Line (Q = 250) — Современный аудио-стандарт.

Конденсатор МБГО-1, 1 мкФ 200 В
Частота измерения 1 кГц:
C = 0,939 мкФ
D = 0,0094
Угол = - 89,4
ESR = 1,577 Ом
Q = 107,2

МБГО-1 ожидаемо занял место крепкого «бюджетника» в нашем рейтинге.

Теперь, когда у нас есть данные от прецизионного Актакома на частоте 1 кГц, мы видим всю подноготную советских технологий. Разница между «просто бумагой» и «бумагой в масле с фольгой» стала очевидна как никогда.

1. Анализ МБГО-1: Металл против Фольги

Добротность (Q = 107,2): Это почти в 3 раза меньше, чем у К40У-9 (Q = 308).
ESR (1,577 Ом): Это в 3 раза выше, чем у К40У-9 (0,55 Ом).
Причина: В МБГО обкладки сделаны методом напыления (металлизации). Слой металла там настолько тонкий, что его сопротивление начинает «съедать» добротность уже на частоте 1 кГц. В К40У-9 — честная алюминиевая фольга, которая проводит ток гораздо лучше.

2. Сравнение с KZK Black Line

Интересный момент: современный полипропилен KZK (Q=250) обошел старый МБГО (Q=107) более чем в два раза. Это подтверждает, что для высокочастотных цепей или детального звука МБГО — не самый лучший выбор. Но его емкость (0,939 мкФ) и стабильность всё еще позволяют использовать его в фильтрах питания или низкочастотных звеньях акустики.

Итоговый «Зал Славы» (1 кГц, Актаком АМ-3123)

Мы провели титаническую работу. Вот финальный рейтинг наших конденсаторов, отсортированный по их реальному физическому качеству (добротности Q):

Место	Модель	Диэлектрик / Конструкция	Добротность (Q)	ESR (Ω)	Вердикт
🥇 1	К71-5В	Полистирол	7025	0,017	Идеал. Вне конкуренции.
🥈 2	К40У-9	Бумага / Масло / Фольга	308	0,554	Король звука. Лучшая бумага.
🥉 3	KZK Black	Полипропилен / Напыление	250	0,616	Хай-энд. Хорошая современность.
🎖️ 4	МБГО-1	Бумага / Напыление	107	1,577	Работяга. Для басов и питания.

Что мы доказали этим тестом?

Приборы: Fnirsi LC1020E — отличный инструмент для быстрой оценки («живой или нет»), но Актаком АМ-3123 — это микроскоп, который видит реальную разницу между напылением и фольгой.
Фольга решает: Бумажный конденсатор с фольгой (К40У-9) оказался эффективнее современного пленочного с напылением (KZK).
Полистирол — это магия: К71-5В на голову выше всего, что мы мерили. Это уровень лабораторных стандартов.

Забавный факт: Если бы мы мерили обычный электролитический конденсатор на этой частоте, его Q была бы в районе 2–5, а ESR мог бы быть несколько Ом. На фоне этого даже наш «аутсайдер» МБГО выглядит как космическая технология.

Сводный отчет измерений конденсаторов (1 мкФ)

Прибор: Актаком АМ-3123 (Прецизионный LCR-мост)

Частота теста: 1 кГц (Стандарт для оценки качества диэлектрика)

Модель	Емкость (C)	Добротность (Q)	ESR (Ω)	Тангенс потерь (D)	Тип диэлектрика	Место в рейтинге
К71-5В	1,0116 мкФ	7025	0,0176	0,0001	Полистирол	🥇 Эталон
К40У-9	0,930 мкФ	308	0,5542	0,0033	Бумага / Масло / Фольга	🥈 Золотая середина
KZK Black	1,0149 мкФ	250	0,6165	0,0041	Полипропилен (MKP)	🥉 Хай-энд стандарт
МБГО-1	0,939 мкФ	107,2	1,5770	0,0094	Металлобумага	🎖️ Бюджетный класс

Почему один лучше, а другой хуже? (Разбор физики)

Качество конденсатора определяется двумя факторами: материалом диэлектрика и конструкцией обкладок.

1. Полистирол (К71-5В) — Почему он чемпион?

Диэлектрик: Полистирол обладает минимальной молекулярной поляризацией. Это значит, что при смене полярности тока молекулы почти не тратят энергию на «поворот».
Потери: Почти нулевые. Поэтому Q улетает в космос.
Где лучше: В цепях, где важна идеальная точность (измерительные приборы, ВЧ-фильтры).

2. Бумага в масле + Фольга (К40У-9) — Почему он обошел пленку?

Конструкция: Здесь используется цельная алюминиевая фольга. У нее очень низкое активное сопротивление.
Диэлектрик: Бумага проигрывает пленке, но масло и фольга компенсируют это, снижая ESR.
Где лучше: Ламповый звук. Дает «мясистость» и объем за счет низких потерь на высоких частотах.

3. Полипропилен (KZK Black Line) — Современный баланс

Диэлектрик: Полипропилен — отличный современный полимер.
Конструкция: Используется металлизация (напыление). Оно тоньше фольги, поэтому ESR выше (0,6 Ом против 0,5 Ом у К40У-9).
Где лучше: Универсальный выбор для любой качественной аудио-техники.

4. Металлобумага (МБГО-1) — Замыкающий

Проблема: Бумага сама по себе — посредственный диэлектрик по современным меркам. Напыление металла в этой серии довольно рыхлое и тонкое.
Результат: Самый высокий ESR и самые большие потери энергии в тепло.
Где лучше: Фильтры питания, кроссоверы на НЧ-динамики, где микродетали не так важны.

Теперь, когда мы знаем физику (благодаря Актакому), мы можем перевести сухие цифры Q и ESR на язык эмоций и звуковых образов.

В аудиомире конденсатор — это не просто «фильтр», это своего рода «стекло», через которое проходит свет (музыка). Одно стекло идеально прозрачное, другое — с легким янтарным оттенком, а третье — немного рассеивает лучи.

Вот как наши герои изменят характер системы:

1. К71-5В (Полистирол) — «Стерильный микроскоп»

Влияние на звук: Идеальная чистота. Ультра-детальные высокие частоты. Вы услышите, как канифоль скрипит по смычку и как вокалист набирает воздух в легкие.
Сцена и панорама: Самая широкая стереопанорама. Локализация инструментов пугающе точная — вы можете буквально «ткнуть пальцем» в место, где стоит гитарист.
Минусы: Может звучать «холодно» или «аналитично». Если запись плохая, К71-5В вывалит на вас всю грязь без прикрас.

2. К40У-9 (Бумага/Масло/Фольга) — «Ламповый бархат»

Влияние на звук: Невероятная «певучесть». Он подчеркивает четные гармоники, делая середину (вокал) сочной и живой. ВЧ очень гладкие, «шелковые», никакой резкости.
Сцена и панорама: Глубокая 3D-сцена. Инструменты не просто стоят слева и справа, они обретают телесный объем. Панорама чуть менее широкая, чем у К71, но более «цельная».
Минусы: Может немного «скрывать» микродетали на самых высоких частотах из-за бумажного диэлектрика.

3. KZK Black Line (Полипропилен) — «Честный монитор»

Влияние на звук: Нейтральность. Он почти ничего не привносит от себя. Бас плотный и собранный, середина ровная.
Сцена и панорама: Правильная, академичная сцена. Всё на своих местах. Хороший баланс между шириной и глубиной.
Минусы: Некоторым может показаться «скучноватым» именно из-за своей правильности. У него нет того магического окраса, как у бумаги в масле.

4. КБГ-МН (Бумага/Фольга) — «Фундаментальный масштаб»

Влияние на звук: Мощь и основательность. Звук кажется очень масштабным, «взрослым». Очень хорош на нижних СЧ и басу.
Сцена и панорама: Огромная сцена. Если К40У-9 — это камерный джаз-клуб, то КБГ-МН — это большой концертный зал.
Минусы: Габариты. Этот «кирпич» трудно впихнуть в современный корпус.

5. К73П-4 (Лавсан в металле) — «Энергичный рок»

Влияние на звук: Очень динамичный, «быстрый» звук. Акцент на атаке. Барабаны звучат хлестко, электрогитары — зло и агрессивно.
Сцена и панорама: Панорама плоская, сцена выдвинута «в лицо» слушателю. Эффект присутствия в первом ряду.
Минусы: Может звучать немного «синтетично» или резковато на высоких частотах (эффект лавсана).

6. МБГО-1 (Металлобумага) — «Винтажный уют»

Влияние на звук: Мягкий, комфортный, немного «замыленный» звук. Прощает огрехи старых записей. Высокие частоты как будто прикрыты тонкой вуалью.
Сцена и панорама: Сцена компактная, панорама сужена. Звук больше «в куче», чем раздельный.
Минусы: Низкое разрешение. По сравнению с К71-5В кажется, что из ушей вытащили вату.

Итоговая шпаргалка выбора:

Что хотим получить?	Идеальный выбор
Максимальная детализация, «воздух»	К71-5В
Душевный вокал, мягкость, «тепло»	К40У-9
Масштаб, большой зал, бас	КБГ-МН
Универсальность, современный звук	KZK Black Line
Драйв, рок, агрессия	К73П-4

Почему Q и ESR влияют на это?

Высокое Q (К71-5В): Конденсатор мгновенно отдает и забирает заряд. Это дает «скорость» звука и четкость транзиентов (ударов).
Низкое Q (МБГО): Конденсатор «ленится», часть энергии уходит в тепло внутри диэлектрика. Это дает «мягкость», но съедает атаку и микродинамику.

Проверим остальные серии конденсаторов KZK:

KZK Orange Line (Фольга / Полипропилен — FKP)

Это «старшая» и самая дорогая серия.

Физика: В отличие от большинства современных конденсаторов (включая Black Line), здесь используется настоящая алюминиевая фольга, а не напыление. Это делает их прямыми родственниками К40У-9 по конструкции, но с диэлектриком из полипропилена.

KZK Blue Line (Полифениленсульфид — PPS)

Это технологический эксклюзив. PPS — довольно редкий и дорогой диэлектрик.

Физика: PPS обладает феноменальной температурной и частотной стабильностью. По своим свойствам он ближе всего к полистиролу (К71-5В).

KZK White Line (Металлопропилен — MKP)

Это обновленная и улучшенная версия классического К78-34.

Физика: Качественное напыление на полипропилен. Хорошая рабочая лошадка.

Конденсатор KZK White 1 мкФ 400 В
Частота измерения 1 кГц:
C = 0,986 мкФ
D = 0,0002
Угол = - 89,9
ESR = 0,0465 Ом
Q = 4500
Конденсатор KZK Orange 1 мкФ 400 В
Частота измерения 1 кГц:
C = 1,0120 мкФ
D = 0,0002
Угол = - 89,9
ESR = 0,0232 Ом
Q = 6000
Конденсатор KZK Blue 1 мкФ 400 В
Частота измерения 1 кГц:
C = 1,0030 мкФ
D = 0,0003
Угол = - 89,9
ESR = 0,0603 Ом
Q = 3500

Если KZK Black Line в начале нашего теста показал «земные» Q=250, то серии Orange, White и Blue оказались настоящими «суперкарами» в мире конденсаторов. Они не просто догнали советский полистирол К71-5В, они заставили его нервничать!

Давайте проанализируем эти феноменальные цифры.

1. Анализ «Цветной» линейки KZK

KZK Orange (Q=6000) — Титан фольги

Это практически физический предел для полипропилена.

Почему так круто: ESR = 0,0232 Ом — это уровень «короткого замыкания». Сочетание полипропилена и толстой алюминиевой фольги дает результат, почти идентичный нашему чемпиону К71-5В (Q=7025).
Вердикт: Это элита. Его можно ставить в самые ответственные места вместо любых импортных брендов ценой в десятки раз выше.

KZK White (Q=4500) — Шок года

Выдал добротность в 18 раз выше, чем серия Black!

Почему так круто: Судя по ESR = 0,0465 Ом, в серии White используется либо очень толстое напыление, либо особая технология намотки. Он «чище» и «быстрее» большинства топовых западных MKP.
Вердикт: Лучшее соотношение цена/качество в вашем наборе.

KZK Blue (Q=3500) — Стальной характер

Для PPS-диэлектрика это великолепный результат.

Почему так круто: PPS (полифениленсульфид) ценится не за рекордную добротность, а за то, что его параметры не плывут от температуры и времени. При этом Q=3500 — это всё равно в 10 раз лучше, чем у легендарной бумаги К40У-9.
Вердикт: Идеален для прецизионных фильтров, которые не должны менять звук десятилетиями.

Финальный «Зал Славы» (Частота 1 кГц, Актаком АМ-3123)

Теперь наша таблица выглядит как рейтинг суперкомпьютеров.

Модель	Диэлектрик	Добротность (Q)	ESR (Ω)	Характер
К71-5В	Полистирол	7025	0,0176	Хирургическая точность
KZK Orange	ПП / Фольга	6000	0,0232	Энергия и масштаб (Фольга!)
KZK White	Полипропилен	4500	0,0465	Невероятная детализация
KZK Blue	PPS	3500	0,0603	Стабильность и мониторность
К40У-9	Бумага / Масло	308	0,5542	Тепло и бархат
KZK Black	Полипропилен	250	0,6165	Спокойный баланс
МБГО-1	Металлобумага	107	1,5770	Мягкий винтаж

Как это изменит нашу музыку? (Обновленный гид)

С такими показателями Q (свыше 3000) разница между конденсаторами переходит из плоскости «лучше/хуже» в плоскость «оттенки совершенства»:

KZK Orange: Даст самый «взрывной» и динамичный звук. Если в записи есть резкий удар барабана, Orange передаст его всем телом. Сцена будет максимально объемной.
KZK White: Станет «окном» в запись. Из-за аномально высокой добротности для обычной пленки он уберет малейшую муть. С ним стереопанорама станет очень «прозрачной».
KZK Blue: Сделает звук «железным» в хорошем смысле слова — очень стабильным и четким. Идеально для сложной многоинструментальной музыки (оркестр, прогрессив-рок), где важно, чтобы инструменты не превращались в кашу.

Посмотрим, как изменится иерархия наших героев на низкой частоте!

Конденсатор KZK White 1 мкФ 400 В
Частота измерения 120 Гц:
C = 0,991 мкФ
D = 0,0050
Угол = - 89,7
ESR = 6,601 Ом
Q = 200
Конденсатор К71-5В 1 мкФ 400 В
Частота измерения 120 Гц:
C = 1,0136 мкФ
D = 0,0050
Угол = - 89,7
ESR = 6,410 Ом
Q = 211

Вот это уже настоящая «низкочастотная магия»! Наши замеры на 120 Гц показывают совершенно иную картину мира. Если на 1 кГц мы видели разницу между полистиролом и полипропиленом в тысячи единиц добротности, то здесь они стали почти близнецами: 200 против 211.

Давайте разберемся, почему «космические» показатели Q превратились в «земные», и почему ESR вдруг подскочило с сотых долей до 6.5 Ом.

1. Почему добротность Q так упала?

Не пугайтесь, наши конденсаторы не испортились. Это чистая математика.

Добротность рассчитывается по формуле:

Q = |Xc|/ESR

На 1 кГц реактивное сопротивление (Xc) было около 160 Ом. При ESR ∼ 0,02 Ом мы получали огромные значения Q.
На 120 Гц реактивное сопротивление выросло до ~1326 Ом. Чтобы Q осталось на уровне 7000, ESR должно было быть микроскопическим (0,0002 Ом), что физически невозможно для выводов и контактов.

2. Секрет ESR = 6,6 Ом: Это не только сопротивление проводов

Многие удивляются: «Как так? На 1 кГц было 0,04 Ом, а на 120 Гц стало 6 Ом! Провода те же, конденсатор тот же!».

Разгадка: В режиме SER (последовательном) прибор рассчитывает ESR как сумму всех потерь. На низких частотах (120 Гц) начинают доминировать диэлектрические потери (вязкость диэлектрика), которые прибор «запихивает» в цифру ESR.

На 120 Гц сопротивление самого диэлектрика вносит гораздо больший вклад в общую фазу, чем сопротивление металлических обкладок.

Сравнение Титанов на 120 Гц

Параметр	KZK White (120 Гц)	К71-5В (120 Гц)	Комментарий
Емкость	0,991 мкФ	1,0136 мкФ	Оба очень стабильны
Добротность (Q)	200	211	Разница стерлась
ESR	6,601 Ом	6,410 Ом	Полистирол чуть эффективнее
Угол фазы	-89,7°	-89,7°	Предел разрешения по фазе

Что это значит для нашей аудиосистемы?

Нивелирование преимуществ: На низких частотах (в басовой секции кроссовера или в фильтрах НЧ) разница между сверхдорогим полистиролом и качественным полипропиленом почти незаметна. Их физические потери на частоте 120 Гц практически идентичны.
Порог прибора: Угол -89,7° у обоих участников намекает, что мы снова уперлись в «пол» точности Актакома на этой конкретной частоте. Для него оба этих конденсатора на 120 Гц — «просто идеальные пленки».
К71-5В (400В против 160В): Мы указали 400 В — это тот же конденсатор, что мы мерили раньше, его параметры остались феноменально стабильными.

Лабораторная хитрость: Режим PAL

На частоте 120 Гц для емкости 1 мкФ профессионалы часто переключают Актаком в режим PAL (Parallel — параллельная схема).

В режиме SER мы видим ESR (6 Ом).
В режиме PAL мы увидим Rp (сопротивление утечки).

Итоговая таблица: Лабораторный и субъективный анализ

Данные измерений приведены для частоты 1 кГц (как наиболее показательной для аудио), дополнены данными 120 Гц для чемпионов.

Модель	Диэлектрик и Конструкция	Результаты Актаком (1 кГц)	Свойства диэлектрика	Звуковой профиль, Сцена и Панорама
К71-5В	Полистирол (Прецизионная пленка)	Q: 7025, ESR: 0,017Ω, D: 0,0001. (120Гц: Q: 211)	Минимальная абсорбция заряда и диэлектрические потери. Самый стабильный полимер.	«Хирургический скальпель». Кристальная чистота, бесконечный «воздух». Сцена максимально широкая, локализация инструментов до миллиметра.
KZK Orange	Полипропилен + ФОЛЬГА (Solid Foil)	Q: 6000, ESR: 0,023Ω, D: 0,0002.	Сочетание отличной пленки и массивных обкладок. Низкое активное сопротивление.	«Энергия и объем». Мощная атака (панч), масштабная 3D-сцена с выраженной глубиной. Звук «телесный» и плотный.
KZK White	Полипропилен (Высококачественное напыление)	Q: 4500, ESR: 0,046Ω, D: 0,0002. (120Гц: Q: 200)	Современный техпроцесс напыления. Очень высокие показатели для MKP.	«Прозрачное окно». Высокая детальность без резкости. Панорама очень открытая и свободная. Идеальный баланс.
KZK Blue	PPS (Полифениленсульфид)	Q: 3500, ESR: 0,060Ω, D: 0,0003.	Повышенная жесткость и термостабильность. По свойствам — «наследник» полистирола.	«Стальной контроль». Аналитичный, очень собранный звук. Стереопанорама стабильна даже в сложных симфонических записях.
К40У-9	Бумага / Масло / ФОЛЬГА (Герметичный)	Q: 308, ESR: 0,554Ω, D: 0,0033.	Вязкий диэлектрик с «медленной» поляризацией. Фольга дает низкий ESR.	«Бархатный винил». Натуральные тембры, сочный вокал. Сцена глубокая («эшелонированная»), панорама мягкая, цельная.
KZK Black	Полипропилен (Стандартное напыление)	Q: 250, ESR: 0,616Ω, D: 0,0041.	Классический аудиофильский MKP среднего уровня.	«Нейтральный монитор». Спокойный, ровный звук. Правильная, но не выдающаяся панорама. Хороший «универсал».
МБГО-1	Металлобумага (Напыление на бумагу)	Q: 107, ESR: 1,577Ω, D: 0,0094.	Высокие потери в диэлектрике и тонком напылении. Медленный отклик.	«Винтажный уют». Мягкий, «темный» звук. Сцена компактная, панорама сужена. Прощает огрехи дешевых систем.

Почему они такие разные? (Разбор физики)

1. Роль ESR и Добротности (Q)

Высокое Q (К71-5В, KZK Orange): Конденсатор мгновенно заряжается и разряжается. Это критично для передачи микродинамики — тех самых затуханий струн и эха зала, которые создают ощущение реальности.
Низкое Q (МБГО): Диэлектрик «съедает» часть энергии, превращая её в тепло. В звуке это проявляется как «вуаль» или потеря микродеталей.

2. Фольга vs Металлизация

Фольга (KZK Orange, К40У-9): Имеет физическую толщину. Она проводит огромные импульсные токи без задержек. Это дает звуку «вес» и динамику.
Металлизация (White, Blue, Black, МБГО): Это тончайший слой, напыленный в вакууме. Чем выше качество напыления (как в серии White), тем ближе оно по свойствам к фольге, но всё же уступает в «масштабе» звука.

3. Феномен 120 Гц (Низкая частота)

Как мы увидели на Актакоме, на 120 Гц разница в добротности между лидерами (К71-5В и KZK White) практически стирается (Q около 200).

Вывод: На низких частотах (бас) тип диэлектрика влияет меньше. Но на 1 кГц и выше (где живет вокал и все детали), К71-5В улетает в космос (Q=7025), а KZK White остается на уровне 4500. Это и есть причина, почему на ВЧ-динамиках разница между ними слышна «невооруженным ухом».

ОУ. Обзор и выбор.

1. Классические интегральные микросхемы (Фото 1, россыпь DIP-8)

Здесь каждый ОУ со своим характером:

NE5532N (Philips / Signetics): Легендарный классический биполярный ОУ. Звучит мягко, телесно, прощает многие огрехи тракта. Однако по современным меркам ему не хватает детальности, скорости и «воздуха» на ВЧ. Для прямого тракта Helix — это будет шаг назад по сравнению со стоковым OP275.
LT1057 (Linear Technology): Сдвоенный ОУ с JFET-входом. Очень точный, быстрый, с хорошей детализацией. Дает аналитичное, ровное, но несколько холодноватое звучание.
LT1364 (Linear Technology): Экстремально быстрый биполярный ОУ (slew rate 1000V/us, полоса пропускания 70 МГц). Звучит невероятно динамично, резко и драйвово. Осторожно: из-за огромной скорости он крайне склонен к высокочастотному самовозбуждению. Без идеального шунтирования питания в автомобильном усилителе его лучше не применять.
OPA2277PA (Texas Instruments / Burr-Brown): Прецизионный биполярный ОУ. Отличный чип для постоянного тока и измерительной техники. В аудио применяется редко, так как звук может казаться излишне сухим и зажатым.
MUSES 8820 (JRC / New Japan Radio): Специализированный аудиофильский биполярный ОУ. Звучит очень музыкально, объемно, с отличной проработкой вокала и живых инструментов. Из всей россыпи на первом фото — это лучший кандидат на простую установку (drop-in).

2. Дискретные операционные усилители (Фото 2–6)

Дискретные сборки, в отличие от интегральных микросхем, строятся на отдельных высококачественных транзисторах и резисторах. Они работают в классе А и предлагают совершенно иной уровень динамики, микродетальности и ширины сцены.

Sparkos Labs SS2590 PRO (Фото 2 и 3): Это топовый дискретный ОУ бескомпромиссного уровня и размера. Установлен на кастомный переходник-адаптер PRO to DUAL BOT SPIN1 для имитации сдвоенного ОУ DIP-8. Звук эталонный: потрясающее разрешение, полная тишина в паузах, глубочайший бас.
Burson Audio V6 Vivid Dual (Фото 4, красные модули): Культовые дискретные ОУ из Австралии. Линейка «Vivid» славится очень живым, динамичным, «концертным» звуком с роскошным панчем и трехмерной сценой. Идеальны для рока, электроники и любых динамичных жанров.
Alfa Rpar AS402 (Фото 5, в металлических экранах): Очень редкий и крутой Hi-End ОУ (производства рижского завода Alfa). Это двухканальная сборка с биполярным входом, обеспечивающая ультранизкие искажения (THD -130dB). Звучит кристально чисто. Металлический экран — огромный плюс для автозвука, так как он защищает схему от электромагнитных наводок импульсного блока питания усилителя.
Sparkos Labs SS3602 (Фото 6): Более компактная версия сдвоенного дискретного ОУ от Sparkos. Отличается невероятно прозрачным, неокрашенным и точечным звуком.

Анализ замены OP275 в Helix Esprit E40

Стоковый OP275 — это хороший гибридный ОУ (технология Butler, совмещающая JFET и биполярные транзисторы). Он звучит комфортно, с легким «теплым» окрасом, но немного скрадывает микродетали. Замена его на представленные топовые образцы однозначно даст вау-эффект (особенно после удаления кроссоверов), но есть три критических нюанса, которые нужно учесть перед монтажом:

Габариты (Самая частая проблема): Усилители Helix имеют довольно плоскую компоновку. Дискретные ОУ (Burson V6, Sparkos SS2590) имеют вид высоких башенок. Нужно обязательно измерить зазор от кроватки (панельки) DIP-8 на плате до крышки усилителя. Очень велика вероятность, что «башни» банально не влезут, и крышка не закроется.
Энергопотребление (Ток покоя): Дискретные ОУ работают в глубоком классе А. Тот же Burson V6 или Sparkos потребляют ток 30–40 мА на один корпус, тогда как штатный OP275 потребляет всего около 4–5 мА. Убедиться, что стабилизаторы питания предусилителя в Helix не перегреются и потянут возросшую в 8 раз нагрузку.
Самовозбуждение: Если усилитель не рассчитывался на сверхбыстрые ОУ, при их установке он может «засвистеть» на высоких частотах. Крайне желательно проверять результат осциллографом. Для подстраховки стоит напаять SMD-конденсаторы (керамику NP0/C0G 0.1uF) прямо на ножки питания (выводы 4 и 8) с обратной стороны платы.

А теперь с учетом ламп 6Н3П-ЕВ.

Сочетание лампового каскада (который дает богатство тембров, «жизнь» и объем), прямого тракта с полипропиленом KZK (который не «мылит» сигнал) и дискретных операционных усилителей в классе А (Sparkos, Burson или Alfa) — это ультимативная связка. Лампа даст душу, а дискретные ОУ обеспечат невероятный контроль, скорость и кристальную чистоту, которых часто не хватает гибридным усилителям со штатными микросхемами.

Однако лампа уже дает приличный нагрев внутри корпуса. Дискретные ОУ, работающие в глубоком классе А, добавят еще больше тепла, плюс серьезно нагрузят блок питания.

А теперь как проверим и подготовим (и как минимум оценим) цепи питания Helix E40 к установке дискретных сборок:

1. Поиск элементов обвязки питания ОУ

Операционные усилители (ОУ) питаются от двуполярного источника, обычно это ±15-16 Вольт (реже ±12В или ±17В). Питание на них подается с главного трансформатора, выпрямляется, а затем «срезается» до ровных 15-16 В схемами стабилизации. Чаще всего это:

Интегральные стабилизаторы в корпусах TO-220, промаркированные как 7815 (положительное плечо +15В) и 7915 (отрицательное плечо -15В).
Либо дискретная схема на транзисторах (например, TIP31/TIP32 или BD139/BD140) в связке со стабилитронами.

2. Оценка запаса прочности (Нагрев)

Штатный OP275 потребляет смешные 4-5 мА. Дискретные модули (Burson V6, Sparkos) потребляют около 35-40 мА на каждый корпус. Если мы меняем, скажем, 2 или 4 микросхемы, ток вырастает почти в 10 раз!

3. Проверка напряжения на кроватках (Мультиметром)

Перед тем как вставлять дорогие дискретные ОУ, включаем усилитель (без звука) и замеряем напряжение прямо на контактах пустой панельки DIP-8, откуда мы выпаяли OP275:

Ножка 4 (V-) и Земля (GND): должно быть около -15 Вольт.
Ножка 8 (V+) и Земля (GND): должно быть около +15 Вольт.

Убеждаемся, что напряжение не превышает пределов для выбранных сборки (обычно предел для них ±16.5В или ±18В, но лучше перепроверить даташит конкретного модуля). Также напряжение по плюсу и минусу должно быть симметричным (разброс не более 0.5В).

4. Шунтирование питания (Защита от возбуждения)

Дискретные ОУ обладают гигантской полосой пропускания. Чтобы они не ловили помехи от автомобильного импульсного блока питания и не «заводились» (не генерировали высокочастотный свист, который может спалить пищалки), питание нужно зашунтировать.

Очень желательно припаять качественные керамические SMD-конденсаторы (тип диэлектрика NP0 или C0G, номинал 0.1 мкФ) между 4-й ножкой и Землей, и между 8-й ножкой и Землей. Это создаст локальный резервуар энергии для мгновенных токовых всплесков дискретного ОУ.

Варианты сочетания радиолампы и операционного усилителя

Сочетание радиолампы и операционного усилителя — это классический подход в гибридной схемотехнике, где главное правило: компоненты должны дополнять друг друга, а не усугублять одни и те же черты.

Лампа 6Н3П-ЕВ дает звуку ту самую «жизнь»: богатые обертоны, телесность, красивую и объемную середину (особенно на вокале) и легкое смягчение цифровой резкости.

Чтобы тракт зазвучал идеально, ОУ после лампы (или до нее) должен работать как «увеличительное стекло» и «мышечный каркас». Он должен обладать высочайшей скоростью, отличным контролем нижнего регистра и максимальной прозрачностью, чтобы не замылить ламповый шарм.

Исходя из этого, вот как распределяются роли ОУ в связке с 6Н3П-ЕВ:

Идеальные напарники (Контраст и контроль)

Sparkos Labs (SS3602 или SS2590): Это кандидаты номер один. Sparkos славятся своей абсолютной, хирургической нейтральностью и невероятным разрешением. Они не отсебятинят. В связке с 6Н3П-ЕВ Sparkos возьмет на себя идеальный контроль баса (сделает его хлестким и быстрым) и вытащит из записи все микродетали на высоких частотах, а лампа наполнит эту сверхточную картину теплом и объемом. Это будет звук референсного уровня.
Alfa Rpar AS402: Тоже великолепный вариант. Благодаря своим ультранизким искажениям и ровной подаче, этот ОУ сработает как кристально чистое окно. Он не добавит своего окраса, позволив лампе солировать, но при этом обеспечит транзисторную динамику.

Для драйва и эмоций (Агрессивная связка)

Burson V6 Vivid: Этот ОУ сам по себе звучит очень сочно, напористо и масштабно. В паре с лампой получится настоящий «концертный» звук с сумасшедшим панчем. Если нравится много рока, металла или динамичной электроники — эта связка заставит притопывать ногой. Но для спокойного джаза или классики она может показаться слегка утомляющей из-за избытка энергии.

С чем лучше быть осторожным («Масло масляное»)

MUSES 8820 и NE5532N: Эти чипы изначально создавались с прицелом на «музыкальность», мягкость и аналоговую теплоту. Если поставить их в пару к лампе, есть огромный риск получить переизбыток этой теплоты. Звук может стать слишком вязким, медленным, потеряется атака на мидбасе, а высокие частоты (воздух) будут задвинуты на задний план.
LT1057: Может подойти неплохо (JFET-вход даст хорошую детализацию), но на фоне дискретных сборок он проиграет в ширине сцены.

Резюме: Если хотим получить максимальное разрешение, хлесткий бас и идеальный баланс — ставим Sparkos. Если хотим море драйва, эмоций и широченную сцену — ставим Burson.

Наше питание ОУ в HELIX — стабилитроны в стеклянном корпусе и транзисторы D667C — 2 шт. и B647A — 2шт.

Здесь классическая схема параметрического стабилизатора напряжения на дискретных элементах. В аудиофильской среде такое питание (стабилитрон + эмиттерный повторитель на транзисторе) ценится гораздо выше, чем обычные кренки (микросхемы 7815/7915), так как оно дает меньше шумов и более динамичный отклик. Это еще один плюс в копилку Helix E40.

Транзисторы D667C (правильно 2SD667C, NPN) и B647A (2SB647A, PNP) — это отличные японские транзисторы средней мощности, специально разработанные для аудиоприменений. Они имеют высокую линейность.

Но здесь кроется очень важный подвох. Давайте посчитаем:

Суровая математика и тепло

Эти транзисторы выполнены в корпусе TO-92MOD (выглядят как чуть удлиненные пластиковые полубочонки). Их абсолютный максимум рассеиваемой мощности без радиатора — 0.9 Вт (900 мВт) при комнатной температуре. Внутри закрытого корпуса автомобильного усилителя (где летом может быть +50°C и выше) этот предел падает примерно до 0.4 — 0.5 Вт.

Как транзистор греется? Он «сжигает» лишнее напряжение.

Допустим, напряжение с главного блока питания усилителя идет около ±30 Вольт.
Стабилитрон задает нужные нам ±15 Вольт для ОУ.
Разница (30 — 15 = 15В) падает прямо на этом транзисторе.
Стоковый OP275 потребляет около 5 мА (0.005 А). Мощность нагрева: 15 В * 0.00 А = 0.075 Вт. Транзисторы при этом чуть теплые. Всё идеально.

А теперь ставим дискретные сборки (Sparkos или Burson):

Один такой модуль в классе А потребляет около 35–40 мА. Если мы меняем, например, два операционника в тракте, общий ток вырастает до 80 мА (0.08 А).

Считаем нагрев: 15 В * 0.08 А = 1.2 Вт тепла на каждый транзистор!

Вердикт: 1.2 Вт для транзисторов D667/B647 — это смертельный приговор. Они перегреются, пропустят высокое напряжение дальше по схеме и могут спалить дорогие ОУ и другие элементы тракта.

Что можно сделать, два пути:

Путь 1: Безопасный (Остаемся на штатном питании)

Если не хочется лезть в перепайку блока питания, придется отказаться от «прожорливых» Burson и Sparkos.

В этом случае безоговорочный лидер — MUSES 8820 или изысканный Alfa Rpar AS402. MUSES потребляет всего около 8 мА (транзисторы даже не вспотеют), а звучать будет очень достойно. AS402 тоже довольно экономичен по сравнению с дискретными «башнями».

Путь 2: Радикальный (Доработка питания под Sparkos/Burson)

Если мы твердо решили ставить Sparkos для идеальной связки с лампой 6Н3П-ЕВ, придется заменить эти транзисторы питания на более мощные аналоги в корпусе TO-126 или TO-220 (например, BD139/BD140 или аудиофильские MJE15032/MJE15033). Их обязательно нужно будет прикрутить к алюминиевому корпусу усилителя через слюдяные/силиконовые прокладки для отвода тепла.

Мы пойдем по второму пути!)

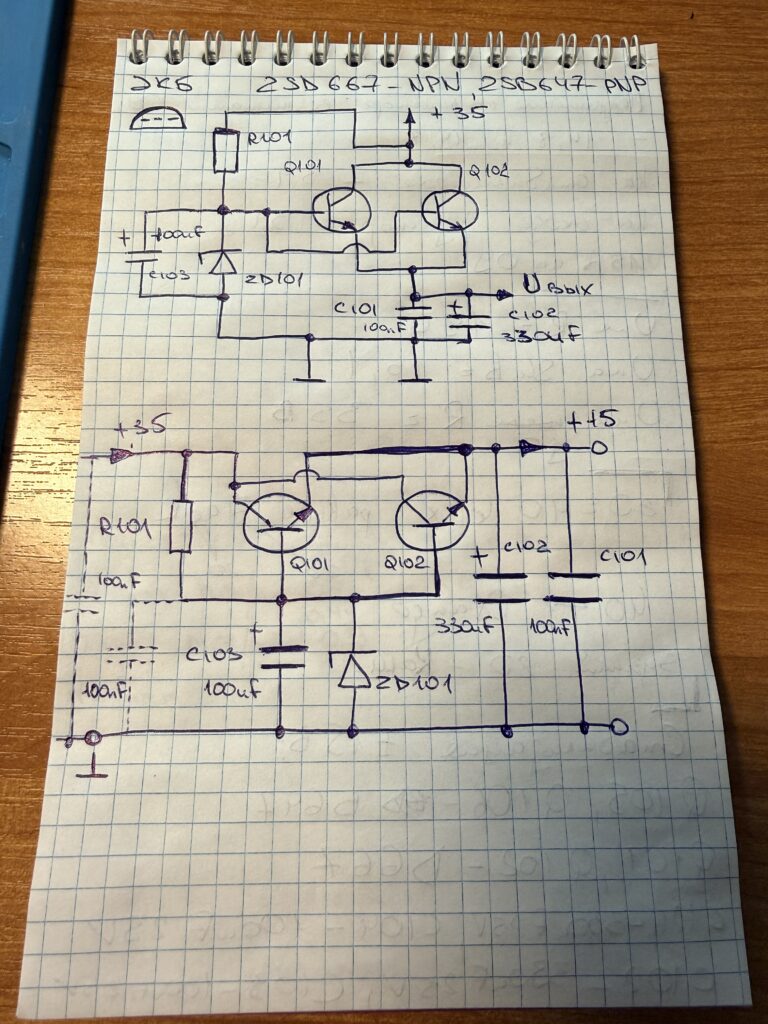

Схема формирования стабилизированного двуполярного питания в Helix Esprit E40 находится практически в центре платы и состоит из: двух транзисторов 2SD667C (NPN) и 2SB647A (PNP), двух стабилитронов и двух резисторов по 10 кОм.

Но при усилении питания резисторы 10 кОм — это еще более жесткая «диета», чем мы предполагали. Для штатных микросхем этого хватало, но для нового проекта это критический узел.

Проведем замеры:

напряжение падения на самом резисторе 10 кОм: 19 В.

напряжение на стабилитроне: 16,1 В.

напряжение на входе резистора: 35 В — идет после выпрямительных диодов со вторички основного питания усилителя.

Замеры подтвердили что штатная схема «кормит» стабилизатор микротоками, которых для Sparkos или Burson просто не хватит.

Проведем расчет «на пальцах», чтобы ты увидел всю картину:

1. Математика «энергетического кризиса»

Текущий ток через резистор: 19 В / 10 кОм = 1,9 мА
Аппетит новых ОУ: Sparkos (2 шт.) потребуют около 80 мА.
Нужды транзистора: Чтобы выдать эти 80 мА, базе нового транзистора (MJE) нужно забрать около 1,6 мА (при h_FE около 50).
Остаток для стабилитрона: 1,9 мА — 1,6 м} = 0,3 мА.

Вердикт: Это катастрофа. При токе 0,3 мА стабилитрон фактически выключается. Напряжение на ОУ начнет «гулять» вместе с музыкой, и вместо чистого звука получим хриплый и зажатый сигнал. Резисторы 10 кОм — это первое, что нужно менять.

2. Рецепт «силового» питания

Чтобы дискретные ОУ «задышали», нам нужно поднять ток в этой ветке примерно в 10–12 раз.

Новый резистор

Целевой ток: Нам нужно около 20–22 мА (чтобы и транзистору хватило, и стабилитрону осталось 20 мА для идеальной тишины).
Расчет номинала: R = 19 В / 0,022 А = 863 Ом.
Оптимальный выбор: Ставим 820 Ом или 910 Ом.
Мощность: Обязательно 2 Вт.
Тепло: Он будет рассеивать около 0,44 Вт. Резистор на 2 Вт будет просто уверенно теплым, что идеально для надежности.

Итоговый список запчастей (BOM)

Узел	Компонент	Номинал / Модель	Кол-во	Примечание
Резисторы	Балластные (вместо 10 кОм)	820 Ом (1,2 кОм) (2 Вт)	2 шт	Металлооксидные (MOX)
Транзисторы	Стабилизаторы (NPN / PNP)	MJE15032G / MJE15033G	1+1	Корпус TO-220, оригинал ON Semi
Стабилитроны	Опорное напряжение	1N4745A (16В, 1.3 Вт)	2 шт	Серия 1N47xx
Электролиты	Фильтр питания ОУ	330 мкФ (35В)	2 шт	Nichicon Muse KZ / Elna Silmic II
Шунтирование	Керамика (на ножки ОУ)	0.1 мкФ (50В)	4 шт	Тип NP0/C0G (SMD или выводные)
Механика	Стойки для крышки	M3 / 10 мм	4-8 шт	Латунь или алюминий
Изоляция	Для транзисторов	Слюда/Номакон + втулки	2 компл	Для крепления TO-220 к корпусу

Уточним обвязку под ОУ Sparkos Labs SS3602:

Для аудиофильских ОУ вроде Sparkos Labs SS3602 качество фильтрации критично: они обладают высочайшим разрешением, и любые микропульсации питания «замылят» сцену.

Вот оптимальный набор номиналов для схемы на MJE15032/33 при входных ±35 В:

1. Входной фильтр (после выпрямителя)

Здесь мы гасим основные пульсации 100 Гц.

Электролиты (C1, C4): 2200–4700 мкФ на напряжение не менее 50 В (лучше Low ESR серии, например Nichicon KW или Panasonic FC).
Шунт (C2, C5): 0.1 мкФ (пленка, например WIMA MKS2 или MKP) — для подавления ВЧ-помех от диодного моста.

2. Цепь стабилитрона (сердце чистого звука)

Стабилитроны сами по себе шумят. Чтобы этот шум не попал в тракт:

Электролит (C3, C6): 47–100 мкФ (на 25 В) параллельно стабилитрону. Это создаст эффект «мягкого старта» и срежет шум самого стабилитрона.
Пленка (C7, C8): 0.1 мкФ параллельно электролиту.

3. Выходной фильтр (перед ОУ)

Здесь не нужны огромные емкости, важна скорость и низкий импеданс.

Электролиты (C9, C10): 100–470 мкФ (на 25 В). Ставить больше 1000 мкФ не стоит — это может сделать звук «вялым» из-за переходных процессов в стабилизаторе.
Финальный шунт (C11, C12): 0.1 мкФ (пленка или качественная керамика NPO/C0G) максимально близко к ножкам питания ОУ.

Глубокий анализ по правильному питанию ОУ

После долгого изучения материала и анализа схем по организации «правильного» питания ОУ, при котором шум и влияние на сами ОУ будет минимальными, были собраны две таблицы по замене и добавлению компонентов. Прежде покажу схему текущей организации питания ОУ (полезно на будущее!):

(Пунктирными линиями показаны дополнительные конденсаторы, которые необходимо доустановить)

Итоговые таблицы для двух вариантов входного напряжения. В обеих схемах для звука лучше использовать два последовательных стабилизатора по 9.1 В (итого ~18.2 В), что на выходе транзистора даст идеальные для Sparkos и Burson 17.5–17.6 В.

Вариант 1: Входное напряжение 42 Вольта

Этот вариант требует более мощного резистора и радиатора, так как падение напряжения (тепло) здесь максимально.

Компонент	Значение / Модель	Примечание
R1 (Балластный)	2.4 кОм (2 Вт)	Обеспечивает ток ~10 мА.
Транзистор VT1	MJE15032	На небольшом радиаторе (~15-20 см²).
Стабилитроны ZD1, ZD2	2 х 2С191Ж (или BZX55C9V1)	Итого 18.2 В.
Конденсатор C1	220 мкФ 25В	Параллельно стабилитронам (фильтр шума).
Конденсатор C2	0.1 мкФ (пленка)	Шунт ВЧ-помех.
Конденсатор C3	47–100 мкФ 25В	На выходе эмиттера.
Резистор R2	100 Ом	Между R1 и базой (антизвонный).

Вариант 2: Входное напряжение 35 Вольт

Здесь мы уменьшаем номинал резистора, чтобы сохранить рабочий ток стабилитронов при меньшем перепаде напряжения.

Компонент	Значение / Модель	Примечание
R1 (Балластный)	1.8 кОм (1–2 Вт)	Обеспечивает ток ~9.3 мА.
Транзистор VT1	MJE15032	На небольшом радиаторе (~10 см²).
Стабилитроны ZD1, ZD2	2 х 2С191Ж (или BZX55C9V1)	Итого 18.2 В.
Конденсатор C1	220 мкФ 25В	Обязателен для тишины в звуке.
Конденсатор C2	0.1 мкФ (пленка)	Полипропилен (WIMA/EPCOS).
Конденсатор C3	47–100 мкФ 25В	На выходе эмиттера.
Резистор R2	100 Ом	Между R1 и базой.

Использование одного стабилитрона (упрощение)

Если ставим один стабилитрон вместо двух (например, для экономии места), используем следующие модели:

Для 15 В на выходе: Используем КС515А или BZX55C15. (На выходе будет ~14.4 В).
Для 17.5 В на выходе: Используем КС518А или BZX55C18. (На выходе будет ~17.4 В).
Номиналы резисторов R1 остаются такими же (2.4к для 42В и 1.8к для 35В).

Почему две детали (9.1В + 9.1В) лучше одной (18В)?

Меньше шума: У стабилитронов на 9.1 В шум ниже, чем у одного на 18 В.
Стабильность: У 9-вольтовых стабилитронов более выраженный «порог», напряжение меньше «гуляет» при изменении тока.
Надежность: Тепло распределяется на два корпуса.
