Esoteric Audio USA E7402 — это редкий двухканальный автомобильный усилитель мощности экстра-класса (Hi-End), выпускавшийся в середине 2000-х годов. Американский бренд Esoteric Audio USA изначально получил широкую известность благодаря своей высококлассной кабельной продукции и коннекторам, однако их линейка автомобильной электроники (включая серии Diamond, E7 и D7) создавалась с бескомпромиссным аудиофильским подходом.
Усилитель позиционировался как сабвуферный или мощный мидбасовый агрегат, специально оптимизированный для работы с «тяжелой» акустикой, требующей колоссального контроля и стабильного тока.
Ключевые технические характеристики (RMS)
По данным профильных спецификаций и обзоров компонентов данной серии, устройство обладает впечатляющими показателями «чистой» мощности:
- 2 × 400 Вт при нагрузке 4 Ом (стерео)
- 2 × 800 Вт при нагрузке 2 Ом (стерео)
- 1 × 1600 Вт при мостовом включении (Bridged) на нагрузку 4 Ом
Главные особенности и конструкция
- Звуковой почерк и архитектура: В отличие от большинства современных цифровых усилителей, E7402 спроектирован по классической схемотехнике, обеспечивающей глубокое, плотное и динамичное звучание с отличной атакой по низам.
- Высокие технические показатели: Обладает частотным диапазоном от 3 до 50 000 Гц, соотношением сигнал/шум 102 дБ и крайне низким коэффициентом гармонических искажений (THD) всего 0.02%. Разделение каналов составляет 80 дБ.
- Массивный корпус: Усилитель отличается внушительными габаритами (длина более 60 см / 24,75 дюйма) и тяжелым радиатором охлаждения для эффективного отвода тепла при пиковых нагрузках.
Текущий статус
На сегодняшний день Esoteric Audio USA E7402 является коллекционной редкостью на вторичном рынке. Из-за своего солидного возраста (около 20 лет) эти усилители часто на профилактику, замену подсохших конденсаторов или «твик».
Вот и в этой статье у нас на профилактике и твике будет Esoteric Audio USA E7402.

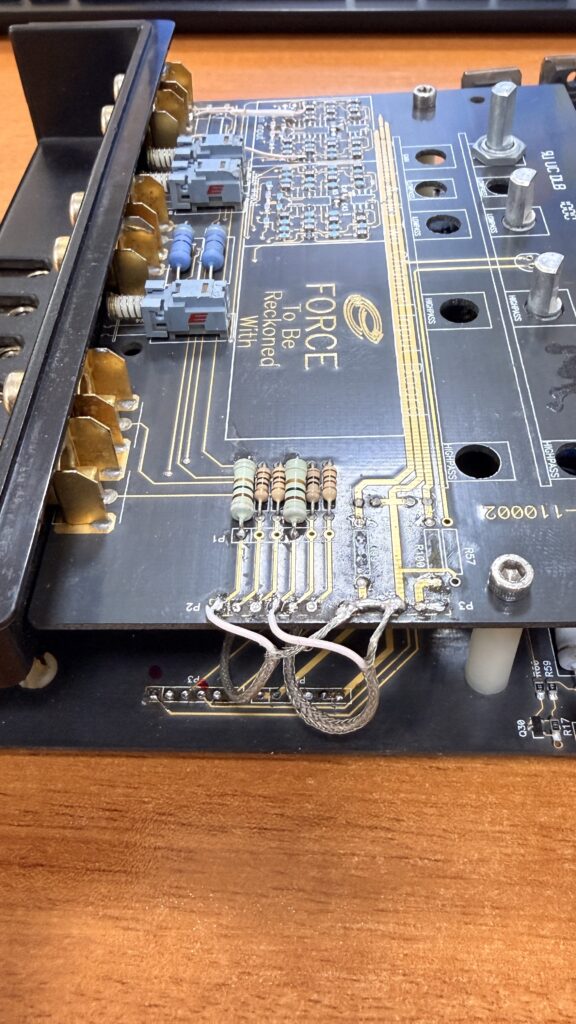

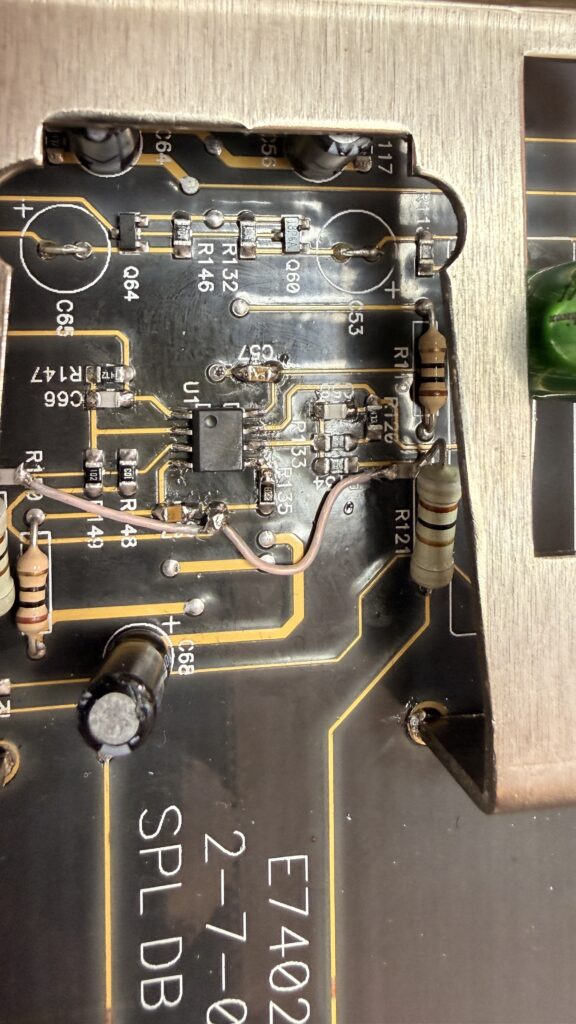

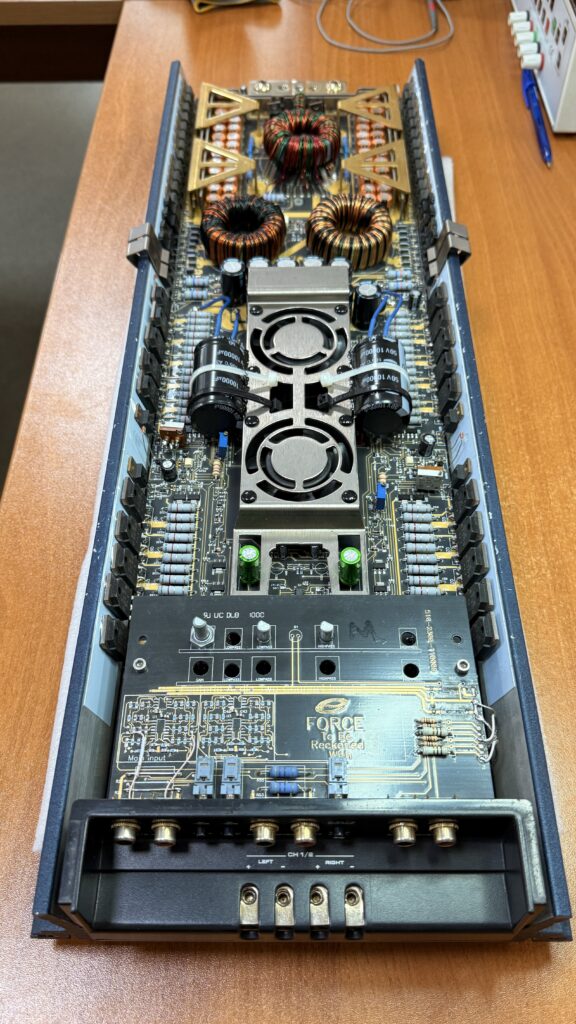

Ниже фото уже переделанного усилителя и подвергшегося твику:
А сейчас пошагово, что было сделано и изменено:
- Проверены все электролиты на соответствие номинальной емкости и отсутствию следов утечек
- Проверены напряжения в плечах и работа блока питания

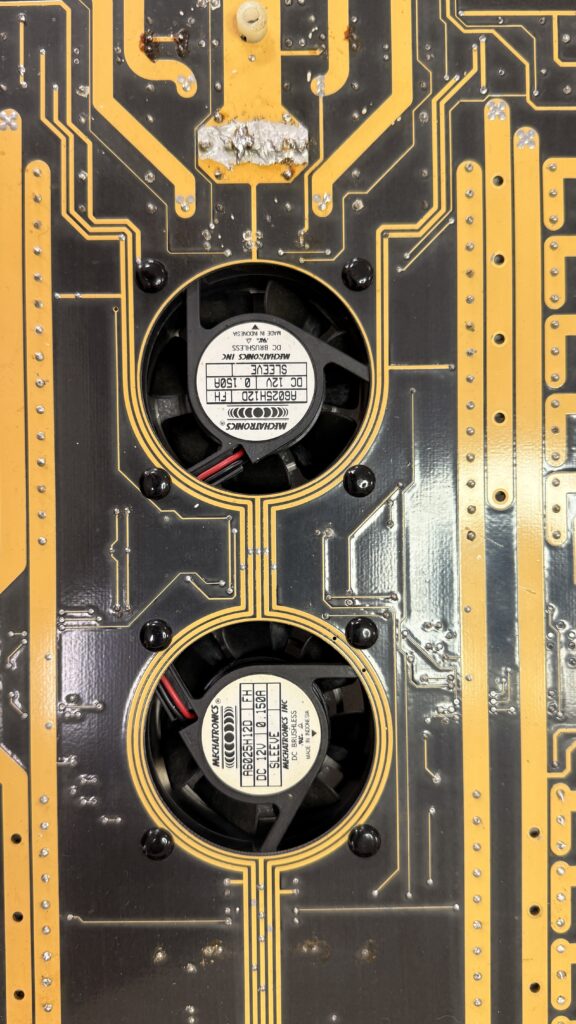

- Проверена работоспособность вентиляторов

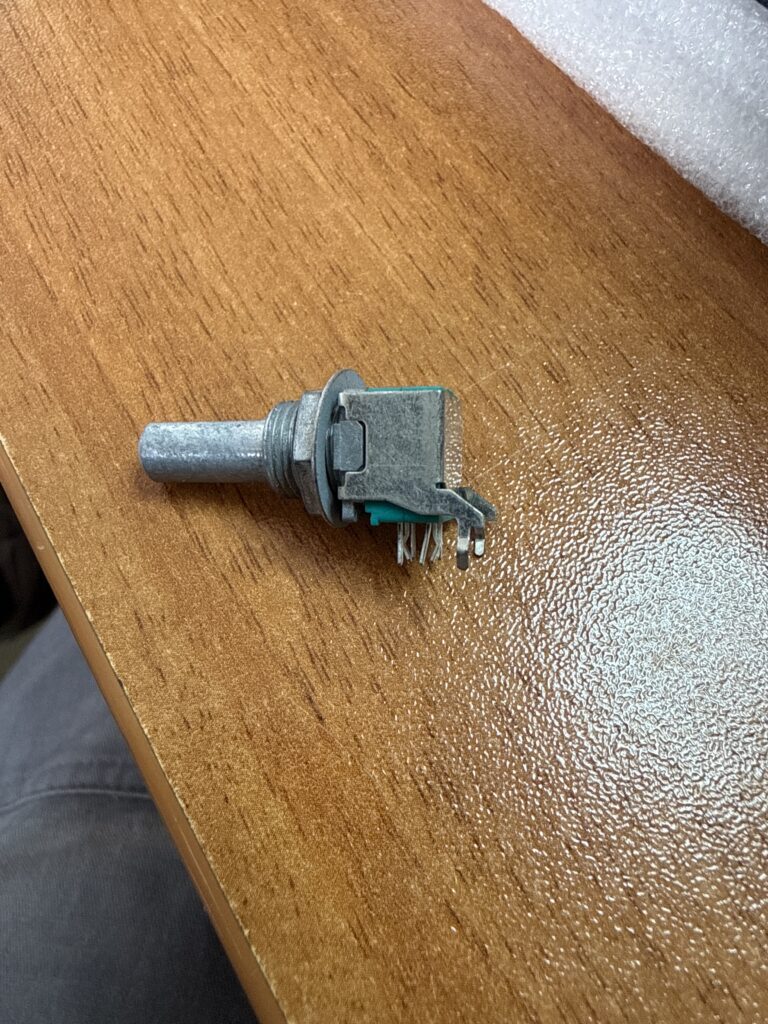

- Заменен потенциометр Gain на новый
- Удалены фильтра с верхней платы и корректировка общей схемы
- Удалены фильтра с платы Gain

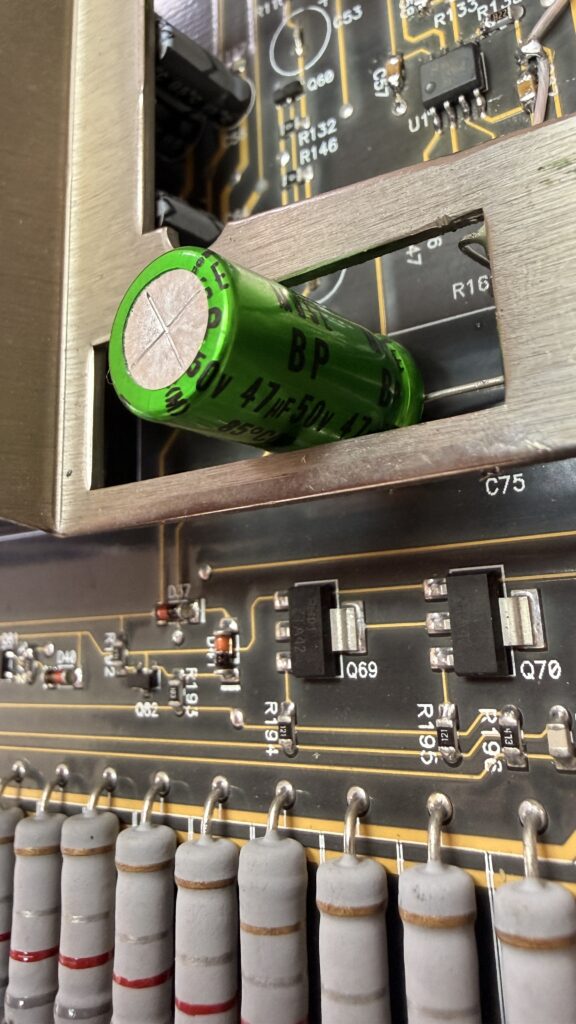

- Заменены межкаскадные конденсаторы на Nichicon Muse BP

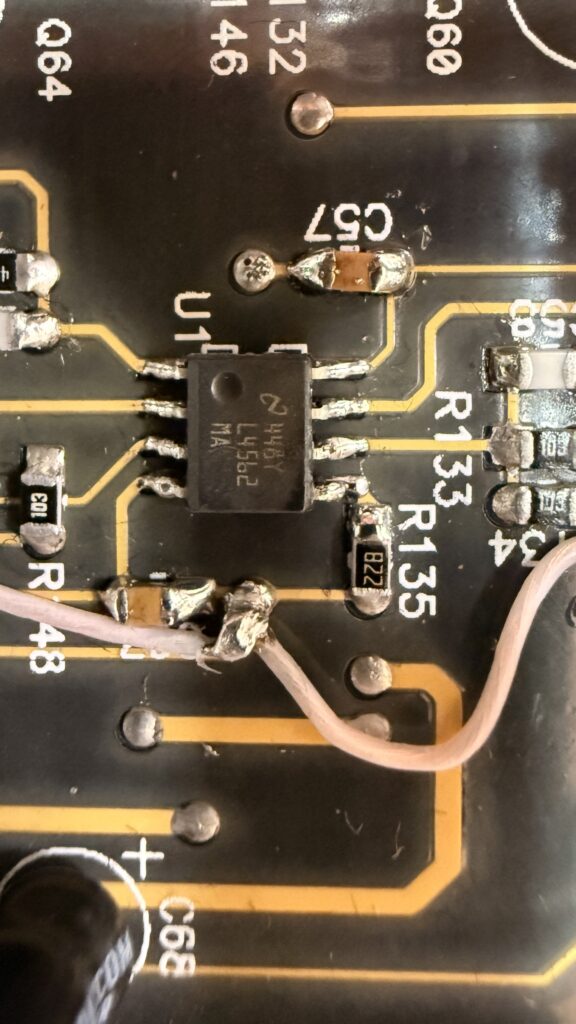

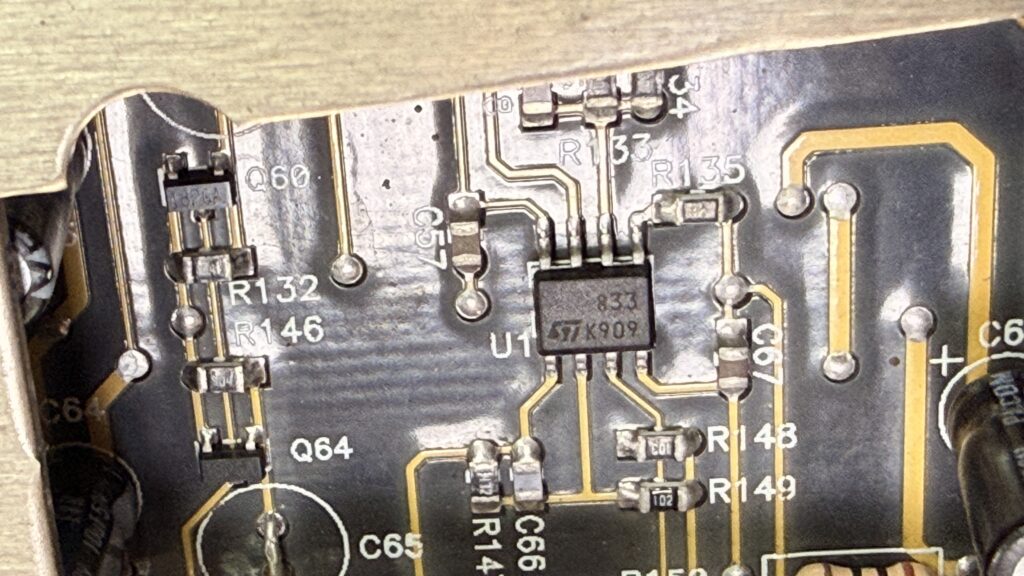

- Заменены стоковые ОУ в директ на LM4562 и Muses8920
- Переобвязаны вновь установленные ОУ, как по питанию так и по фильтрации входного сигнала
- Заменены родные малооборотные подстроечные резисторы на новые многооборотные

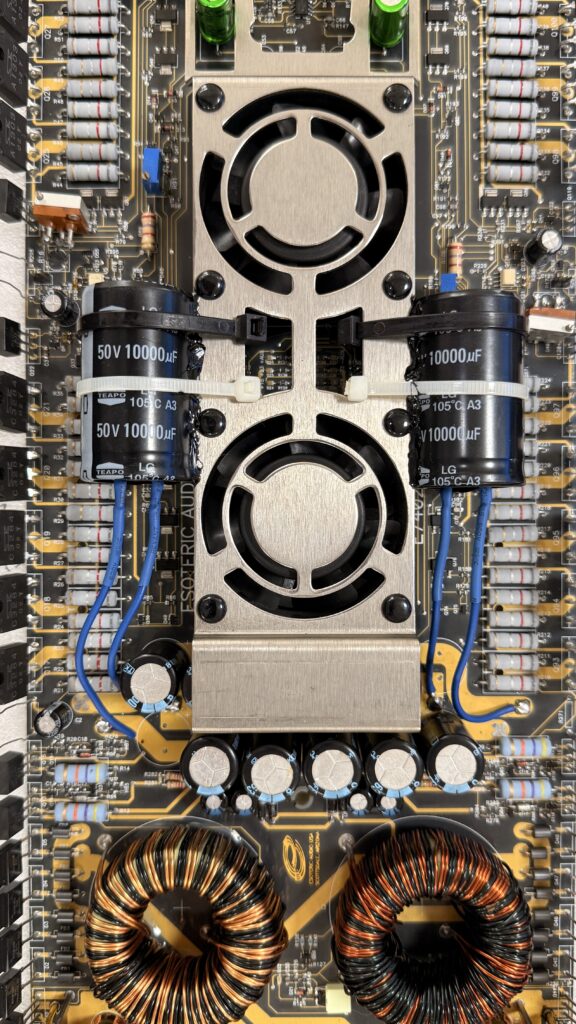

- Добавлены емкости по вторичке по 10000 мкФ в плечо

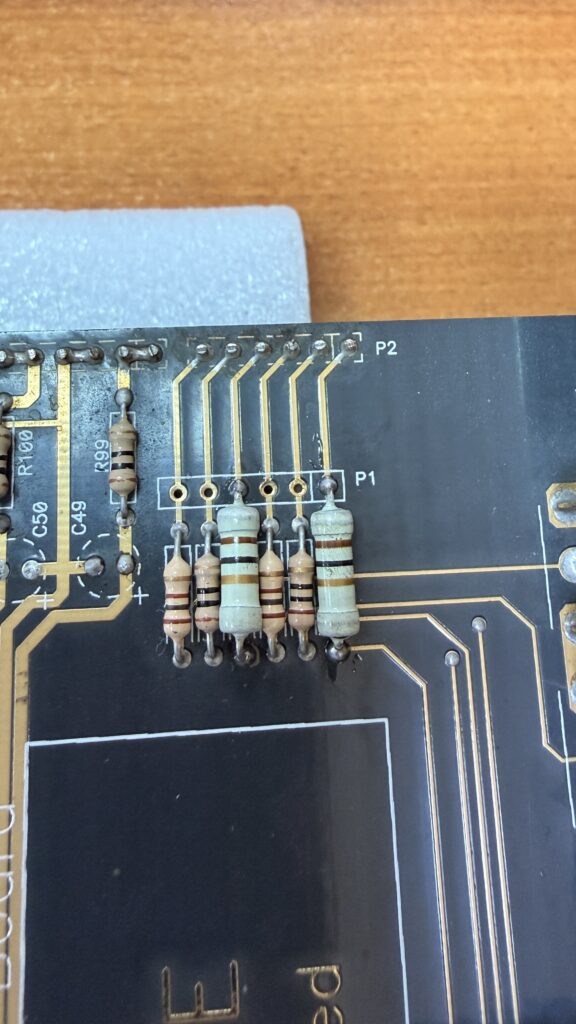

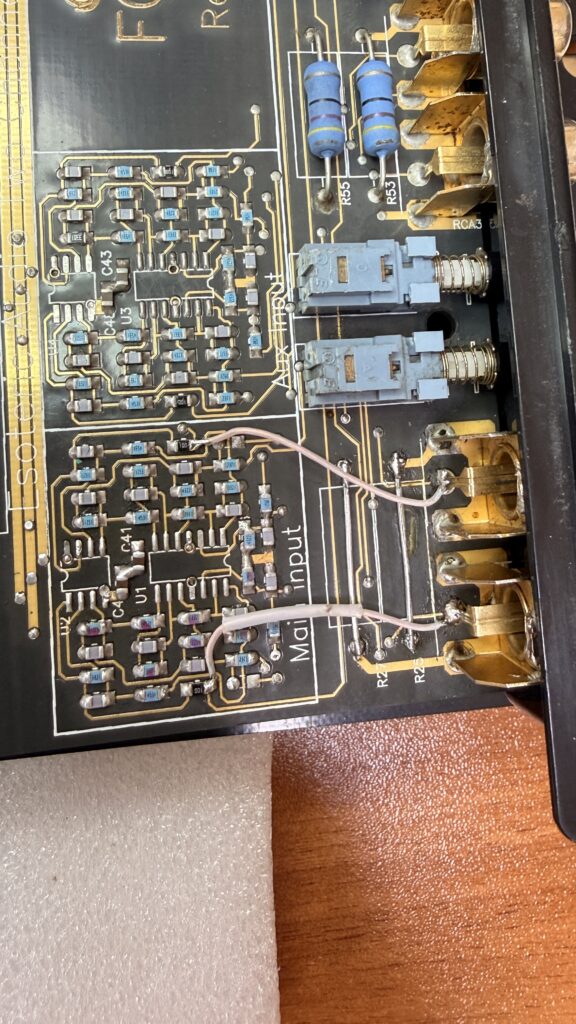

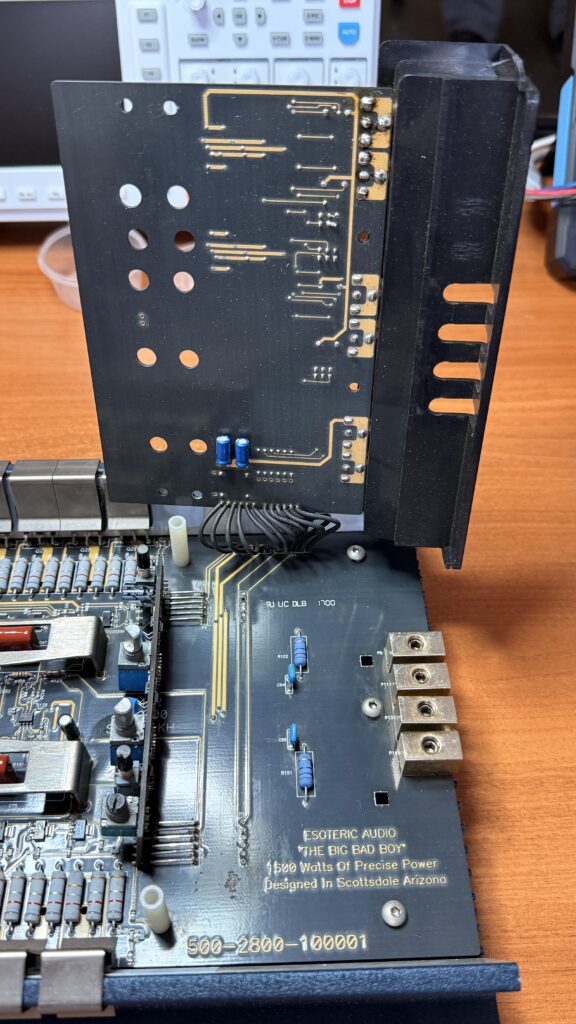

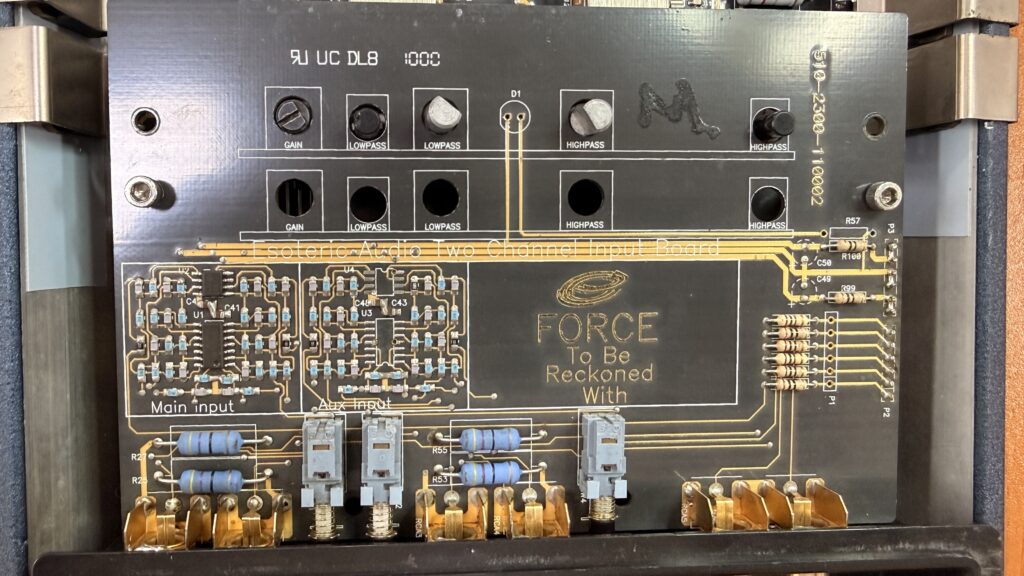

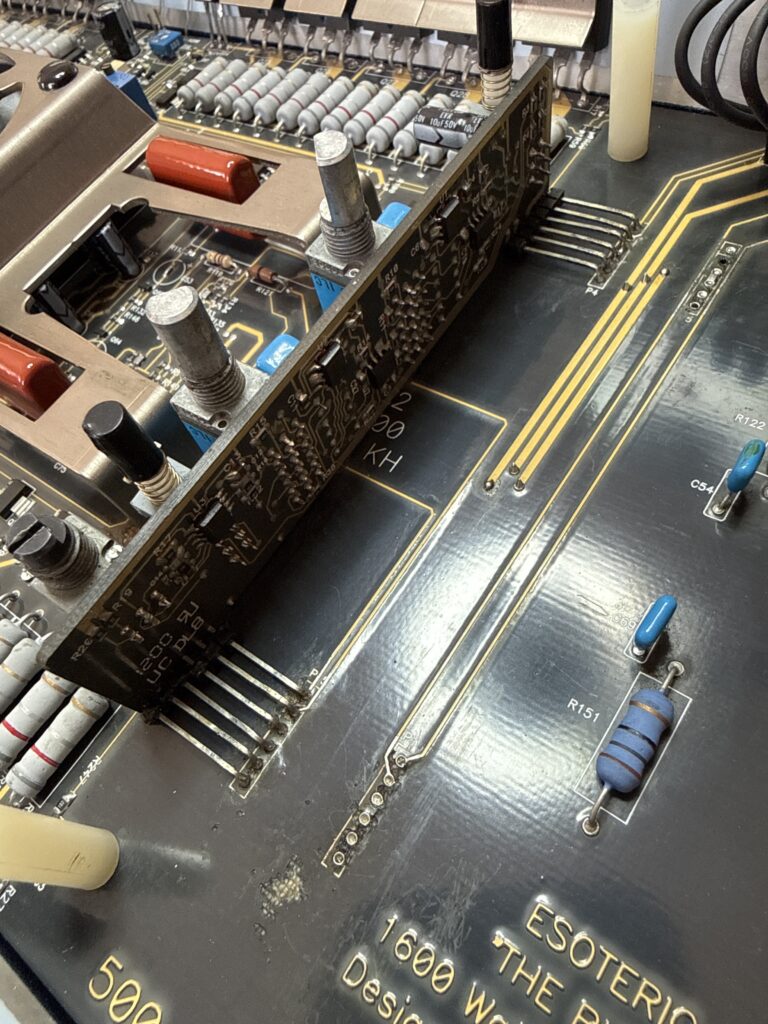

Ниже фотографии в процессе работы:
Еще одной проблемой при ремонте и твике усилителей является отсутствие схем, тогда приходится рисовать схему, как минимум на предусилитель, самому:

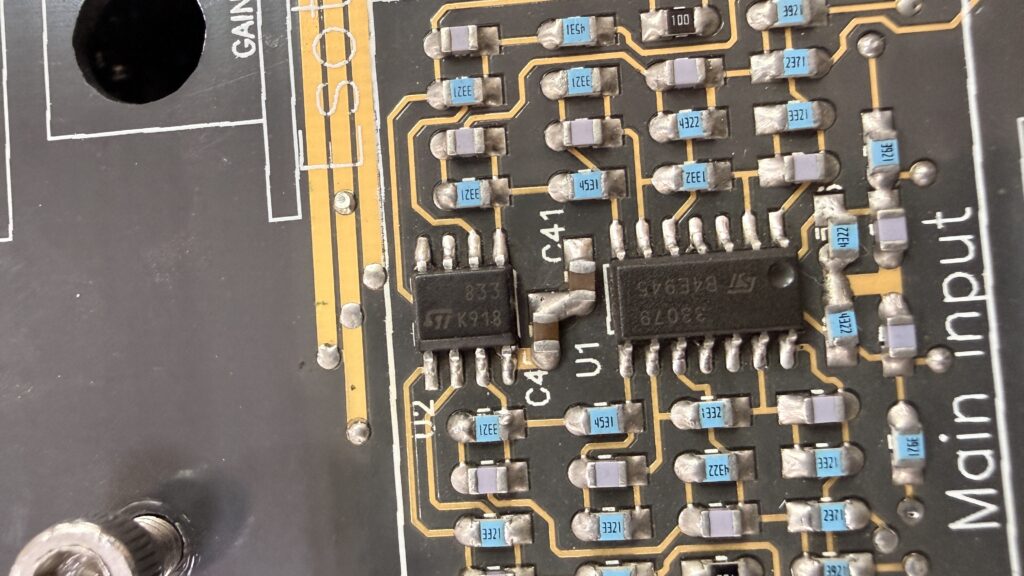

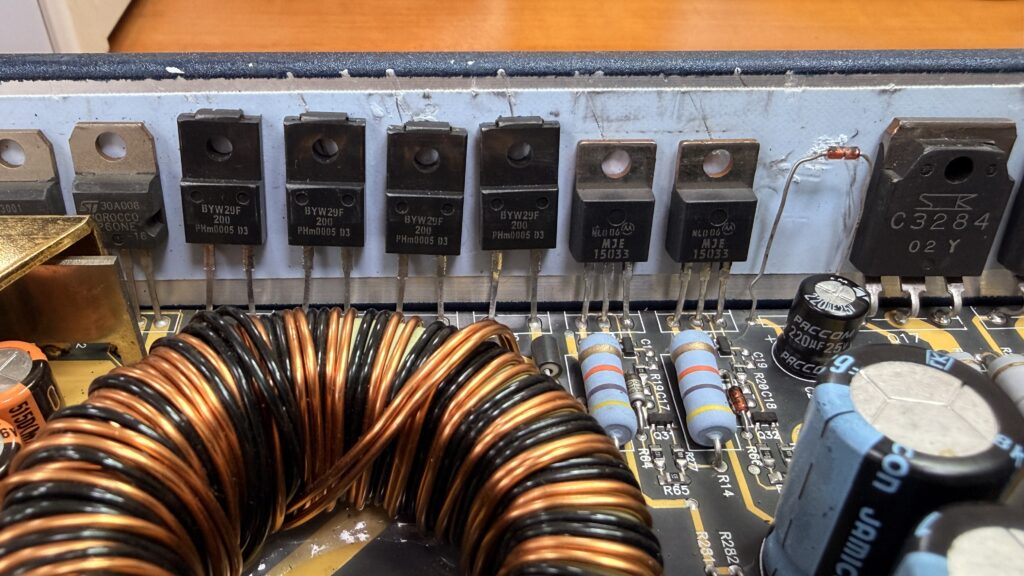

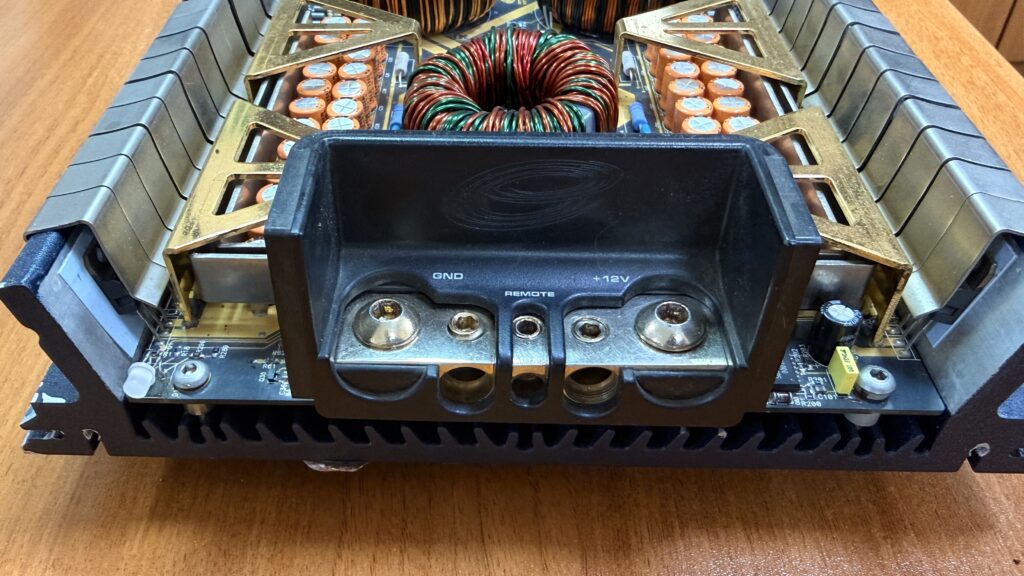

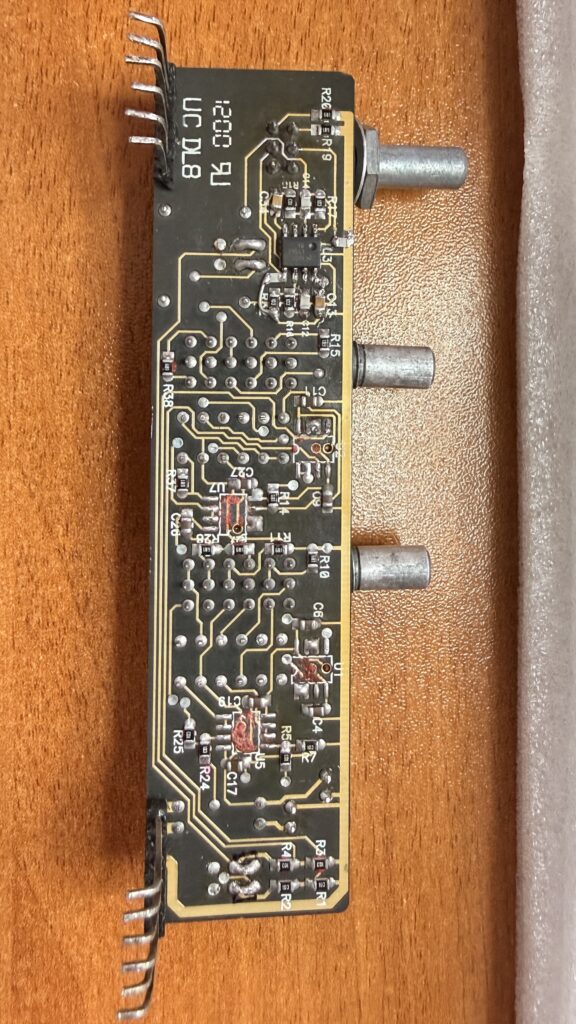

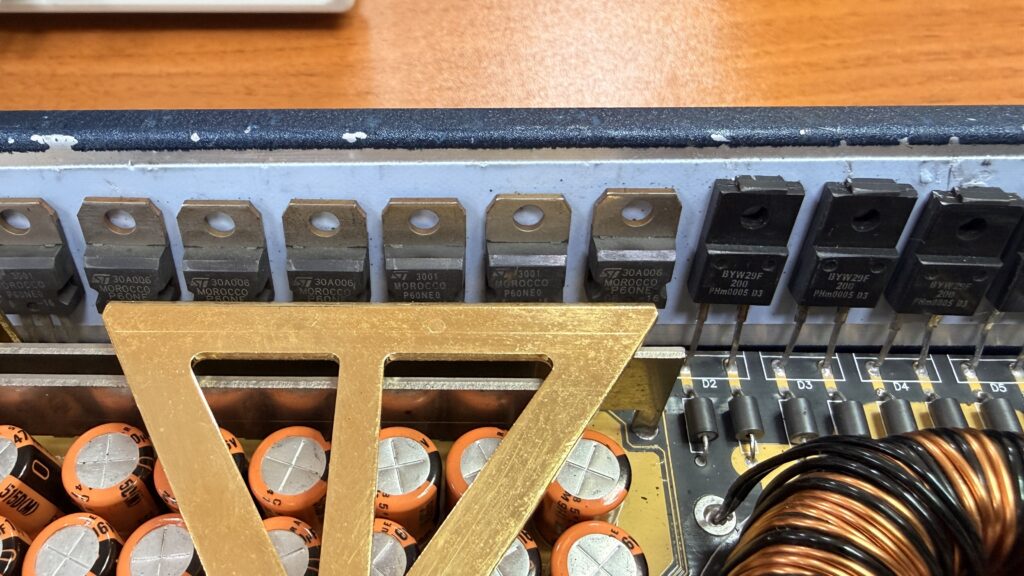

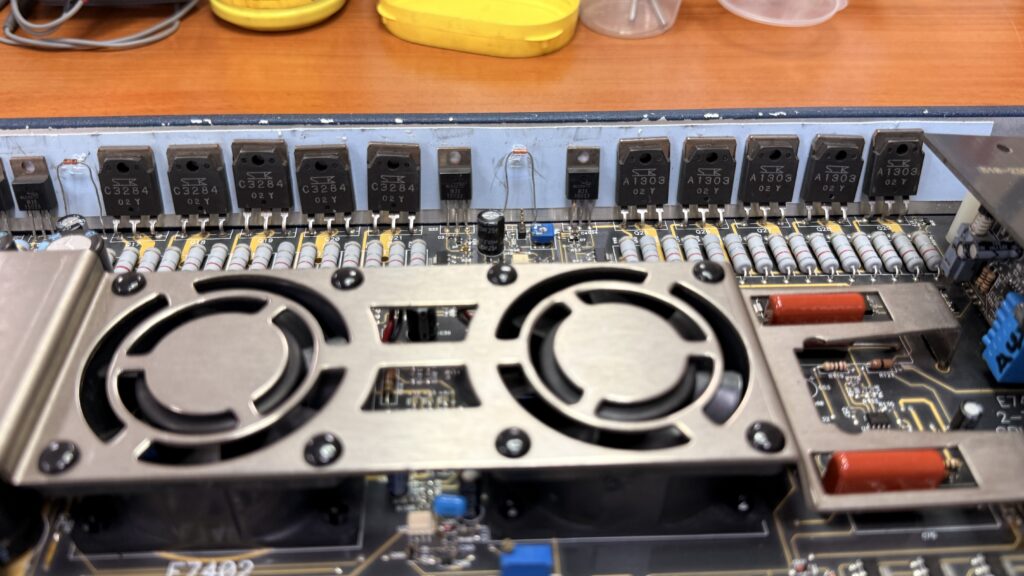

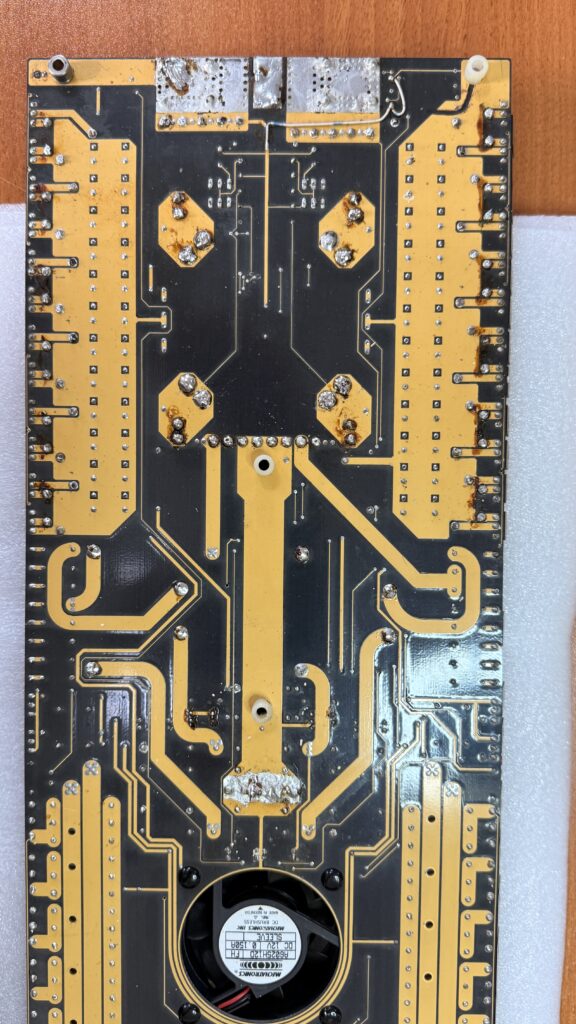

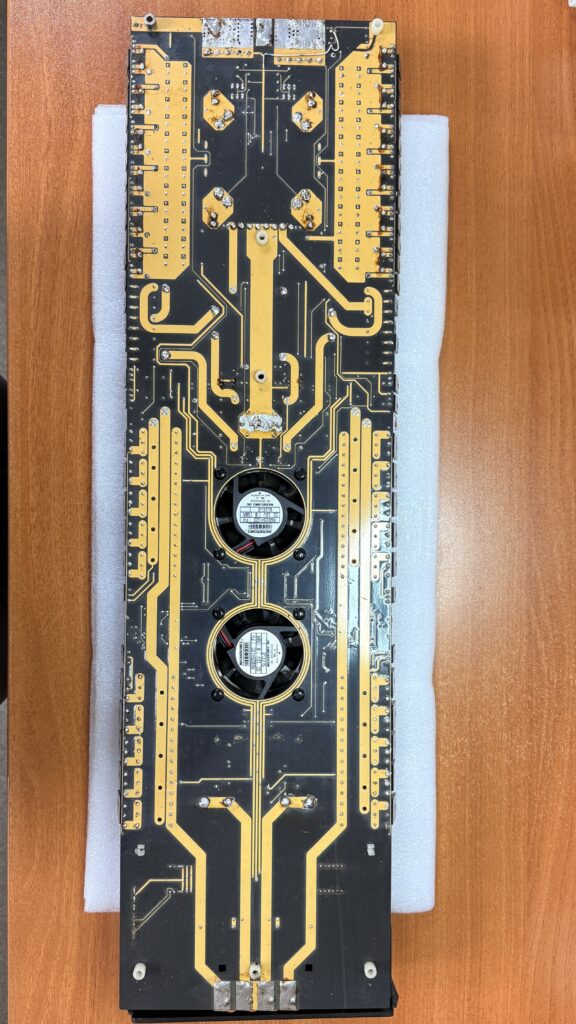

Ниже пару фото в галереи первоначального состояния усилителя и внутренних компонентов:
Итог
Комплексный глубокий твик превратил Esoteric Audio USA E7402 из утилитарного басового монолита в высококлассный широкополосный усилитель с аудиофильским характером, способный работать в полную полосу (на фронтальную акустику высокого разрешения):
Подробнее по пунктам, какой именно прирост в качестве звука дало каждое из изменений:
1. Перевод из класса B в «теплый» класс AB (увеличение токов покоя новыми подстроечными резисторами)
Автомобильные усилители такой мощности часто «зажимают» в жесткий класс B на заводе, чтобы снизить нагрев в ограниченном пространстве багажника. Из-за этого на малых громкостях появляется сильная ступенька (коммутационные искажения) — были видны на первоначальных замерах, звук становится сухим, резким и безжизненным.
- Что дает в прослушивании: Музыка обретет плавность, телесность и микродинамику. Исчезнет «транзисторная» колкость на средних и верхних частотах. Усилитель начнет раскрываться на тихой и средней громкости, выдавая породистый, вовлекающий звук с бархатистой структурой.
2. Обход фильтров (Режим Direct)
Любые кроссоверы в автомобильных усилителях — это лишние каскады на копеечных компонентах, которые крутят фазу и замыливают сигнал.
- Что дает в прослушивании: Кристально чистый задний план (эшелонирование сцены) и резкое повышение детальности. Звук избавится от «вуали», улучшится локализация инструментов в пространстве, а фазовые характеристики сигнала станут линейными, что напрямую влияет на точность построения стереопанорамы.
3. Связка MUSES8920 (Gain) + LM4562 (Основная плата)
Сбалансированная комбинация, компенсирующая особенности обоих операционных усилителей:
- Muses8920 на входе (Gain): Обладает полевым входом (JFET) и славится своей «музыкальностью», очень широкой, объемной сценой и детальной, но мягкой подачей. Он задает общую аналоговую, благородную окраску всему тракту.
- LM4562 на основной плате: Это сверхнизкоискажающий, быстрый и аналитичный чип. Он соберет звук воедино, добавит сумасшедшего разрешения, хлесткости и текстуры.
- Итоговый эффект: Получаем уникальный баланс между высочайшим разрешением (аналитичностью) и комфортным, «вкусным» звучанием. Сверхвысокая скорость нарастания выходного тока (slew rate) LM4562 заставит усилитель мгновенно отрабатывать самые сложные динамические всплески (атака струнных, щелчок барабана).
4. Добавление по 10 000 мкФ в плечо во вторичную цепь питания
Для автозвука это классический и один из самых эффективных апгрейдов блока питания.
- Что дает в прослушивании: Колоссальный прирост в контроле нижнего регистра. Бас станет плотным, структурным и быстрыми, исчезнет гул и «размазывание» на быстрых партиях (double-bass в роке или сложные электронные биты). На высокой громкости звук перестанет «схлопываться» и терять динамику в моменты пиковых нагрузок, так как у выходных транзисторов появится огромный мгновенный резерв по току.
Теперь Esoteric Audio E7402 великолепно проявит себя на «тяжелых» мидбасах в трехполосной системе или на высококлассной фронтальной двухполосной акустике (в полную полосу), обеспечивая одновременно хирургическую точность, плотный панч и комфортную музыкальность.
